| Номер в госреестре | 97434-26 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | VERDO Ti3000 |
| Изготовитель | Компания SHENZHEN FLUS TECHNOLOGY CO., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 19.01.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные VERDO Ti3100 (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: VERDO Ti3101, VERDO Ti3102, VERDO Ti3103, VERDO Ti3104, VERDO Ti3105. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры и фонарь. На верхней части корпуса расположены разъемы для карты памяти и USB-разъем.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация для дальнейшей обработки может быть передана через USB-порт.

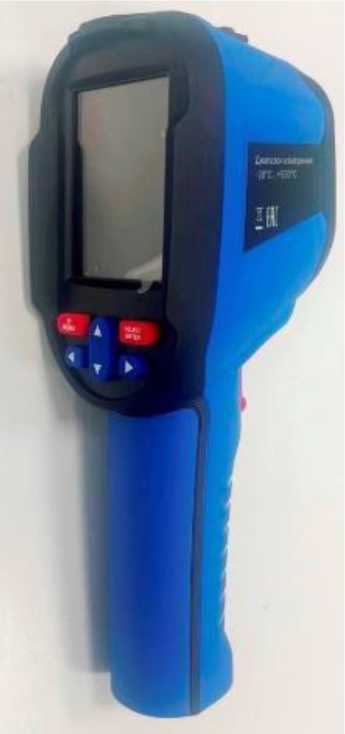

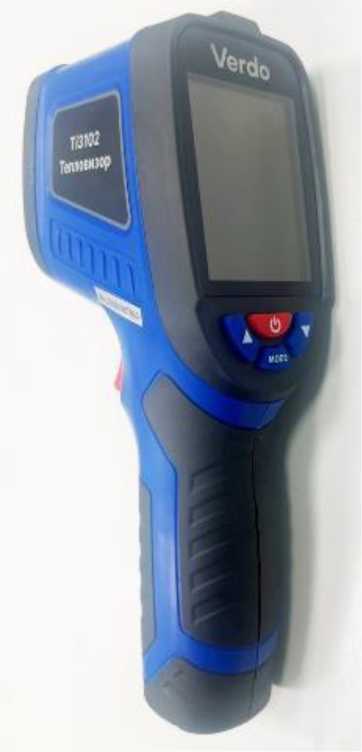

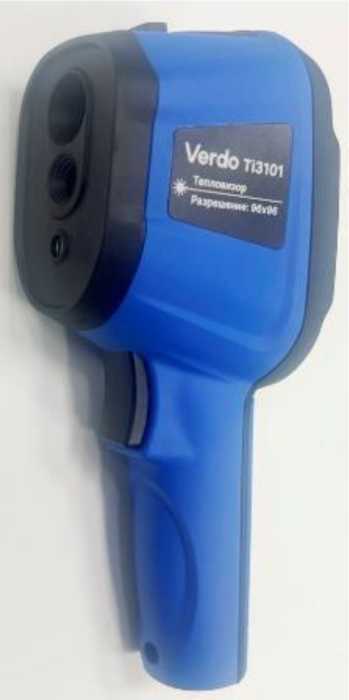

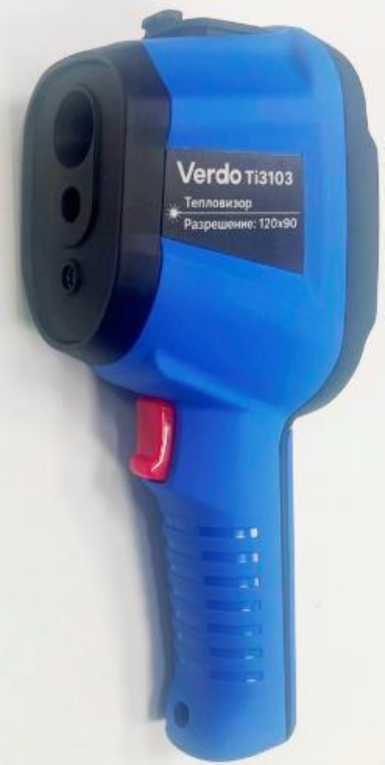

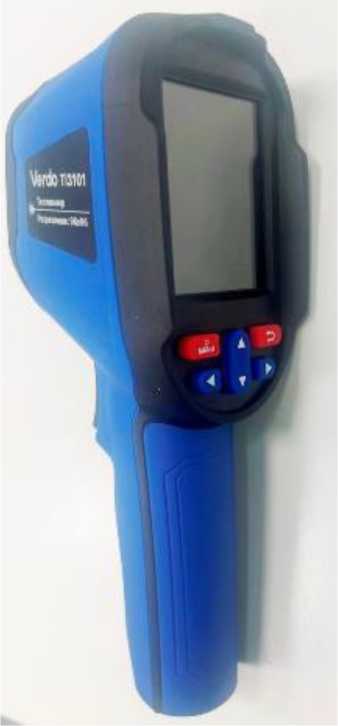

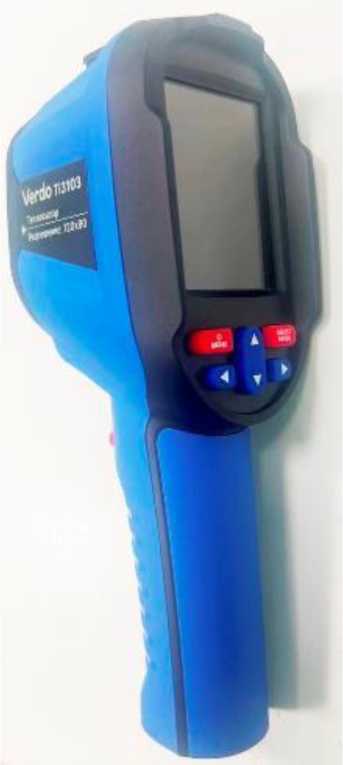

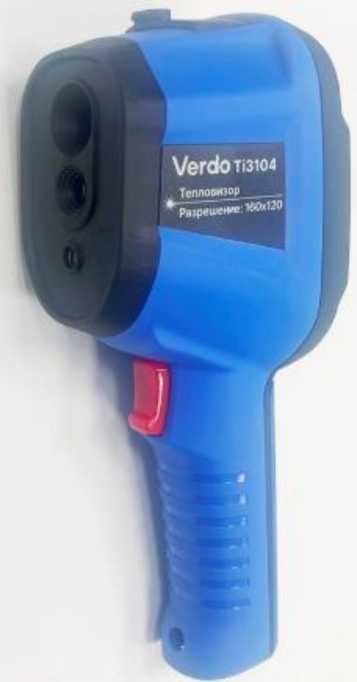

Фотографии общего вида тепловизоров приведены на рисунках 1-5. Корпуса тепловизоров могут изготавливаться в различных цветовых решениях
Место нанесения заводского номера

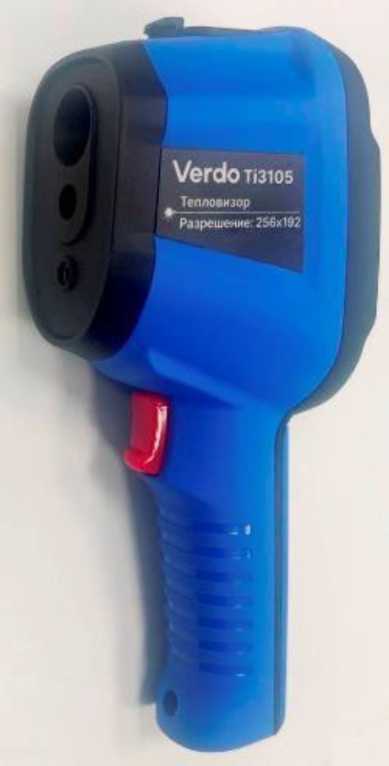

Рисунок 5 - Общий вид тепловизоров модели VERDO Ti3105
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в тепловизор на предприятии-изготовителе во время производственного цикла, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО для моделей VERDO Ti3101, VERDO Ti3102 - недоступны. Идентификационные данные встроенной части ПО для моделей VERDO Ti3103, VERDO Ti3104, VERDO Ti3105 приведены в таблицах 1-3.
| Таблица 1 - Идентификационные данные ПО тепловизоров модели VE | RDO Ti3103 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 2.3.16 |
| Цифровой идентификатор программного обеспечения | отсутствует |
| Таблица 2 - Идентификационные данные ПО тепловизоров модели VE | RDO Ti3104 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 2.5.1 |
| Цифровой идентификатор программного обеспечения | отсутствует |
| Таблица 3 - Идентификационные данные ПО тепловизоров модели VE | RDO Ti3105 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 2.4.7 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное ПО «IrReporter» устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также для управления тепловизором и последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблицах 4-8. Показатели надежности приведены в таблице 9.
Таблица 4 - Метрологические и технические характеристики тепловизоров модели
VERDO Ti3101
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С (*) | от -20 до +120 от +120 до +550 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -20 °С до 0 °С включ. - в диапазоне св. 0 °С до +100 °С включ. | ±3,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +550 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,06 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 50 ° х 50 ° |
| Пространственное разрешение, мрад | 9,07 |
| Разрешающая способность, °С | 0,1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Количество пикселей матрицы детектора, пикселихпиксели | 96х96 |
| Масса, кг, не более | 0,39 |
| Запись изображений или частота обновлений, Гц | 25 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 226x72x96 |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 3,65 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % | от -10 до +50 от 10 до 85 (без конденсации) |
| Примечание: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически. | |
Таблица 5 - Метрологические и технические характеристики тепловизоров модели
VERDO Ti3102
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С (*) | от -20 до +120 от +120 до +480 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -20 °С до 0 °С включ. - в диапазоне св. 0 °С до +100 °С включ. | ±3,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +480 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,15 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 32 ° х 32 ° |
| Пространственное разрешение, мрад | 16,92 |
| Разрешающая способность, °С | 0,1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Количество пикселей матрицы детектора, пикселихпиксели | 33х33 |
| Масса, кг, не более | 0,4 |
| Запись изображений или частота обновлений, Гц | 9 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 198x98x55 |
| Напряжение питания постоянного тока, В | 6 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % | от -5 до +40 от 10 до 80 (без конденсации) |
| Примечание: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически. | |
Таблица 6 - Метрологические и технические характеристики тепловизоров модели
VERDO Ti3103
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С (*) | от -20 до +120 от +120 до +550 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -20 °С до 0 °С включ. - в диапазоне св. 0 °С до +100 °С включ. | ±3,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +550 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,05 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 26 ° х 19 ° |
| Пространственное разрешение, мрад | 3,78 |
| Разрешающая способность, °С | 0,1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Количество пикселей матрицы детектора, пикселихпиксели | 120х90 |
| Масса, кг, не более | 0,39 |
| Запись изображений или частота обновлений, Гц | 25 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 226x72x96 |
| Напряжение питания постоянного тока, В | 3,65 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % | от -10 до +50 от 10 до 85 (без конденсации) |
| Примечание: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически. | |
Таблица 7 - Метрологические и технические характеристики тепловизоров модели
VERDO Ti3104
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С | от -20 до +120 от +120 до +550 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -20 °С до 0 °С включ. - в диапазоне св. 0 °С до +100 °С включ. | ±3,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +550 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,05 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 35,0°х27,0° |
| Пространственное разрешение, мрад | 3,82 |
| Разрешающая способность, °С | 0,1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Наименование характеристики | Значение |
| Количество пикселей матрицы детектора, пикселихпиксели | 160x120 |
| Масса, кг, не более | 0,39 |
| Запись изображений или частота обновлений, Гц | 25 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 226x72x96 |
| Напряжение питания постоянного тока, В | 3,65 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % | от -10 до +50 от 10 до 85 (без конденсации) |
| Примечание: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически. | |
Таблица 8 - Метрологические и технические характеристики тепловизоров модели
VERDO Ti3105
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С (*) | от -20 до +120 от +120 до +550 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -20 °С до 0 °С включ. - в диапазоне св. 0 °С до +100 °С включ. | ±3,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +550 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,05 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 56 ° х 42 ° |
| Пространственное разрешение, мрад | 3,82 |
| Разрешающая способность, °С | 0,1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Количество пикселей матрицы детектора, пикселихпиксели | 256х192 |
| Масса, кг, не более | 0,39 |
| Запись изображений или частота обновлений, Гц | 25 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 226x72x96 |
| Напряжение питания постоянного тока, В | 3,65 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % | от -10 до +50 от 10 до 85 (без конденсации) |
| Примечание: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически. | |
Таблица 9 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 15 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 10 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор инфракрасный | VERDO Ti3000 (*) | 1 шт. |
| Руководство по эксплуатации на тепловизоры инфракрасные VERDO Ti3100 | - | 1 экз. |
| Аккумуляторные литий-ионные батареи (для моделей VERDO Ti3101, VERDO Ti3103, VERDO Ti3104, VERDO Ti3105) | - | 1 шт. |
| Элементы питания (только для VERDO Ti3102) | АА | 4 шт. |
| Зарядное устройство | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Карта памяти SD | - | 1 шт. |
| Программное обеспечение на USB-накопителе | «IrReporter» | 1 шт. |
| Мягкий кейс для переноски | - | 1 шт. |
| Примечание: (*) Обозначение модели - в соответствии с заказом. | ||
приведены в разделе 4 Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия на тепловизоры инфракрасные VERDO Ti3100, разработанный компанией SHENZHEN FLUS TECHNOLOGY CO., LTD., Китай
