| Номер в госреестре | 97433-26 |
| Наименование СИ | Каналы измерительные спектрометрические |
| Обозначение типа СИ | МКС-01ПТФМ |
| Изготовитель | Общество с ограниченной ответственностью «ПОЛИТЕХФОРМ-М» |
| Год регистрации | 2026 |
| Срок свидетельства | 19.01.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные спектрометрические МКС-01ПТФМ (далее - МКС-01ПТФМ) предназначены для измерений активности радионуклидов, регистрации энергетического распределения фотонного излучения, определения радионуклидного состава объектов.
Принцип действия МКС-01ПТФМ основан на преобразовании энергии фотонного излучения в чувствительном объеме полупроводникового детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и анализом полученной информации многоканальным цифровым анализатором и выводом данных на персональный компьютер (АРМ).

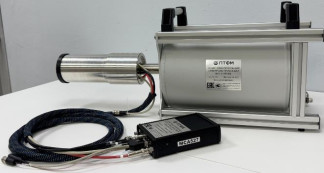

Конструктивно МКС-01ПТФМ состоят из блока детектирования на основе детектора из особо чистого германия ДГК-40 в портативном криостате с сосудом Дьюара (далее - БД), цифрового многоканального анализатора МСА-527 (далее - анализатор), персонального компьютера (далее - ПК), программного обеспечения (далее - ПО).
Общий вид МКС-01ПТФМ с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер (в формате XXX - три цифры, образующие порядковый номер), однозначно идентифицирующий каждый экземпляр средства измерений, наносится сублимационным способом на маркировочную табличку. Маркировка содержит следующие данные: наименование или товарный знак предприятия-изготовителя, знак утверждения типа средства измерений, тип средства измерений, наименование и обозначение составной части, заводской номер, год выпуска.
Пломбирование МКС-01ПТФМ для защиты от несанкционированного доступа осуществляется путём наклейки пломбы на корпус БД и анализатора.

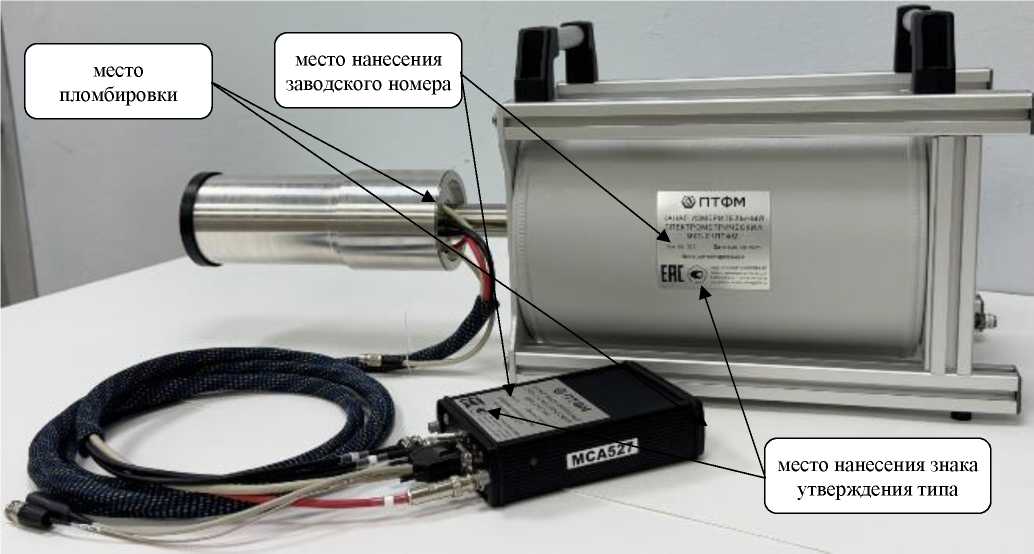

Рисунок 1 - Общий вид МКС-01ПТФМ с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера
Программное обеспечение (далее - ПО) предназначено для организации управления процессами накопления, отображения, обработки информации и вывода результатов обработки на внешние устройства.
Идентификационные параметры ПО содержатся в таблицах 1-5.
Таблица 1 - Идентификационные параметры ПО SpectraLineHandy
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | SpectraLineHandy |
| Идентификационное наименование ПО | spectralinehandy.exe |
| Номер версии (идентификационный номер) ПО 1) | 1.7.13906 |
| Контрольная сумма исполняемого кода 2) | 379835FA |
| Алгоритм вычисления цифрового кода | CRC32 |
| 1) Номер версии ПО не ниже указанного в таблице до версии 9.9.99999. 2) Контрольная сумма файла относится к текущей версии ПО. | |
Уровень защиты ПО SpectraLineHandy и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Идентификационные параметры ПО SpectraLineGP
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | SpectraLineGP |
| Идентификационное наименование ПО | spectralinegp.exe |
| Номер версии (идентификационный номер) ПО 1) | 1.7.13906 |
| Контрольная сумма исполняемого кода 2) | 58F336C1 |
| Алгоритм вычисления цифрового кода | CRC32 |
| 1) Номер версии ПО не ниже указанного в таблице до версии 9.9.99999. 2) Контрольная сумма файла относится к текущей версии ПО. | |
Уровень защиты ПО SpectraLineGP и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 3 - Идентификационные параметры ПО ЛСРМ СПОРО Стерео
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | ЛСРМ СПОРО Стерео |
| Идентификационное наименование ПО | spectralinehandy.exe |
| Номер версии (идентификационный номер) ПО 1) | 0.1.462 |
| Контрольная сумма исполняемого кода 2) | 379835FA |
| Алгоритм вычисления цифрового кода | CRC32 |
| 1) Номер версии ПО не ниже указанного в таблице до версии 9.9.999. 2) Контрольная сумма файла относится к текущей версии ПО. | |
Уровень защиты ПО ЛСРМ СПОРО Стерео и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 4 - Идентификационные параметры ПО SpectraLineUltimate
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | SpectraLineUltimate |
| Идентификационное наименование ПО | spectralineultimate.exe |
| Номер версии (идентификационный номер) ПО 1) | 1.7.13906 |
| Контрольная сумма исполняемого кода 2) | 8F739864 |
| Алгоритм вычисления цифрового кода | CRC32 |
| 1) Номер версии ПО не ниже указанного в таблице до версии 9.9.99999. 2) Контрольная сумма файла относится к текущей версии ПО. | |
Уровень защиты ПО SpectraLineUltimate и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 5 - Идентификационные параметры ПО GammaPRO
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | GammaPRO |
| Идентификационное наименование ПО | gammapro.exe |
| Номер версии (идентификационный номер) ПО 1) | 2024.04.02 |
| Контрольная сумма исполняемого кода 2) | BC7BC76C |
| Алгоритм вычисления цифрового кода | CRC32 |
| 1) Номер версии ПО не ниже указанного в таблице до версии 9999.99.99. 2) Контрольная сумма файла относится к текущей версии ПО. | |
Уровень защиты ПО GammaPRO и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Основные метрологические и технические характеристики МКС-01ПТФМ приведены в таблицах 6 и 7.
Таблица 6 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений активности радионуклида 137Cs1), Бк | от 2-102 до 1-106 |
| Пределы допускаемой относительной погрешности измерений активности радионуклида 137Cs 1), % | ±10 |
| Диапазон энергий регистрируемого фотонного излучения, кэВ | от 5 до 3000 |
| Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность), % | ±0,05 |
| Энергетическое разрешение, кэВ, не более: - линии с энергией 122 кэВ - линии с энергией 1,33 МэВ | 1,5 2,4 |
| 1) Для радионуклидного источника в геометрии ОСГИ (зажатого в кольцевой обойме диска из двух пленок, между которыми нанесено и загерметизировано радиоактивное вещество) на расстоянии 10 см от торца детектора при времени измерения не менее 600 с для нижней границы диапазона измерений. | |
Таблица 7 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон индикации энергий фотонного излучения1), кэВ | от 5 до 7000 |
| Эффективность регистрации гамма-квантов радионуклида 137Cs (с энергией 662 кэВ) в пике полного поглощения2), отн. ед., не менее | П10-3 |
| Максимальная статистическая загрузка, с-1, не менее | 1-105 |
| Время установления рабочего режима3), мин, не более | 10 |
| Время непрерывной работы, ч, не менее | 24 |
| Нестабильность показаний за 24 часа непрерывной работы, % | ±0,1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при температуре плюс 25 °С, %, не более | от 0 до +40 от 84,0 до 106,7 80 |
| Питание МКС-01ПТФМ производится от сети переменного тока - с напряжением, В - с частотой, Гц | от 187 до 242 от 47 до 51 |
| Потребляемая мощность4), В^А, не более | 9 |
| Габаритные размеры, мм, не более: - блок детектирования с сосудом Дьюара высота ширина длина - анализатор высота ширина длина | 320 240 740 50 120 180 |
| Наименование характеристики | Значение |
| Масса, кг, не более - блок детектирования с сосудом Дьюара5) - анализатор | 15,0 0,85 |
| 1) Метрологические характеристики не нормированы в диапазоне энергий регистрируемого фотонного излучения от 3000 до 7000 кэВ. 2) Для радионуклидного источника в геометрии ОСГИ (зажатого в кольцевой обойме диска из двух пленок, между которыми нанесено и загерметизировано радиоактивное вещество) на расстоянии 10 см от торца детектора при времени измерения не менее 600 с для нижней границы диапазона измерений. 3) Без учета времени, необходимого для охлаждения детектора. 4) Без учета персонального компьютера. 5) При пустом сосуде Дьюара. | |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также методом лазерной маркировки на табличку, установленную на блок детектирования и анализатор.
В комплект поставки МКС-01ПТФМ входят составные части и эксплуатационная документация, указанные в таблице 8.
Таблица 8 - Комплектность МКС-01ПТФМ
| Наименование | Обозначение | Количество |
| Канал измерительный спектрометрический МКС-01ПТФМ в составе: | ГКПС 132.00.00.000 | 1 шт. |
| - Блок детектирования на основе ОЧГ детектора ДГК-40 в портативном криостате с сосудом Дьюара | ГКПС 132.01.00.000 | 1 шт. |
| - Цифровой многоканальный анализатор МСА 527 | ГКПС 132.02.00.000 | 1 шт. |
| - Персональный компьютер (АРМ) | ГКПС 132.03.00.000 | 1* шт. |
| - Комплект кабелей | - | 1 шт. |
| - Программное обеспечение на CD или USB-Flash* | ПО «GammaPRO» и/или ПО «ЛСРМ СПОРО Стерео», SpectraLineGP, SpectraLineHandy, SpectraLineUltimate | 1 шт. |
| - Каналы измерительные спектрометрические МКС-01ПТФМ. Руководство по эксплуатации | ГКПС 132.00.00.000 РЭ | 1 экз. |
| - Каналы измерительные спектрометрические МКС-01ПТФМ. Паспорт | ГКПС 132.00.00.000 ПС | 1 экз. |
| - Каналы измерительные спектрометрические МКС-01ПТФМ. Методика поверки | - | 1 экз. |
| - Эксплуатационная документация на ПО* | - | 1 экз. |
| - Цифровой многоканальный анализатор МСА 527. Руководство по эксплуатации | МСА527 | 1 экз. |
| - Упаковка | ГКПС 132.00.01.000 | 1 шт. |
| Наименование | Обозначение | Количество |
| Дополнительное оборудование | ||
| Заправочная воронка | - | 1* шт. |
| Переливающее устройство | - | 1* шт. |
| Устройство для хранения жидкого азота | - | 1* шт. |
| Устройство наклона для сосуда Дьюара | - | 1* шт. |
| Лазерный дальномер | - | 1* шт. |
| Источник бесперебойного питания | - | 1* шт. |
| Аккумуляторная батарея | - | 1* шт. |
| Периферийные устройства для персонального компьютера (принтер, клавиатура, мышь) | - | 1* шт. |
| ^Поставляется в соответствии с требованием Заказчика. | ||
приведены в разделе 2 «Использование по назначению» документа ГКПС 132.00.00.000 РЭ «Каналы измерительные спектрометрические МКС-01ПТФМ. Руководство по эксплуатации».
ГОСТ 4.59-79 «СПКП. Средства измерений ионизирующих излучений. Номенклатура показателей»
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
ГКПС 132.00.00.000 ТУ «Каналы измерительные спектрометрические МКС-01ПТФМ. Технические условия»
