| Номер в госреестре | 97432-26 |
| Наименование СИ | Фотометры для микропланшетов |
| Обозначение типа СИ | BK-EL10C |
| Изготовитель | Biobase Biodustry (Shandong) Co., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 19.01.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры для микропланшетов BK-EL10C (далее по тексту - фотометры) предназначены для измерений оптической плотности растворов в лунках микропланшетов на фиксированных длинах волн.
Конструктивно фотометры выполнены в виде моноблока. Оптическая схема фотометров содержит источник света, турель с интерференционными светофильтрами на каждый спектральный измерительный канал; 8 световодов для подведения излучения к пробе; систему расфокусирующих и фокусирующих линз; вертикальный 8-канальный оптический канал. Данные 8 световых лучей проходят через нижний линзовый блок, а затем через каждую лунку микропланшета. Передаваемый свет затем проходит через верхний линзовый блок и обнаруживается фотодиодами. Фотодиоды преобразуют свет в индивидуальный электрический сигнал. Этот электрический сигнал затем конвертируется и используется для подсчета оптической плотности для каждой отдельной лунки.
Блок перемещения 96-ти луночного микропланшета обеспечивает перемещение и точное позиционирование микропланшета во время измерений, а также позволяет проводить встряхивание микропланшета с пробами в течение от 0 до 255 секунд, необходимое при выполнении ряда методик выполнения измерений на фотометре.
Вывод результатов измерений и управление фотометром осуществляется через сенсорный экран - 10.1-дюймовый цветной ЖК-дисплей. К фотометрам может быть подключен внешний термопринтер. Возможно управление фотометрами с персонального компьютера.
Принцип действия фотометров основан на сравнении двух световых потоков: опорного, без установки пробы, и измерительного, ослабленного при прохождении через пробу. Световой поток падает через блок линз снизу на лунку стандартного 96-ти луночного микропланшета с измеряемыми образцами. Ослабленный при прохождении через пробу световой поток регистрируется фотодетектором, расположенным над образцом.
Фотометры выпускаются в одной модификации.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится типографским способом на идентификационную табличку, расположенную на задней панели.
Общий вид фотометров приведен на рисунках 1 и 2.
Пломбирование фотометров не предусмотрено.

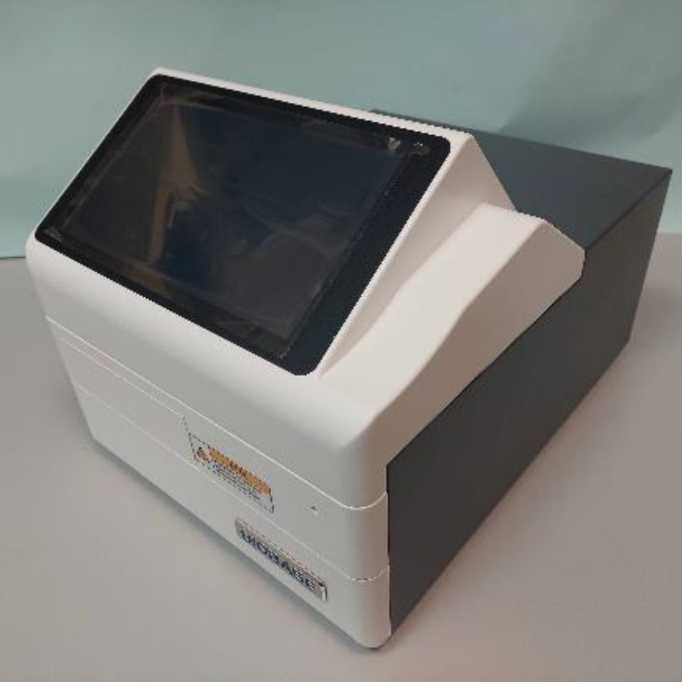

Рисунок 1 - Общий вид средства измерений

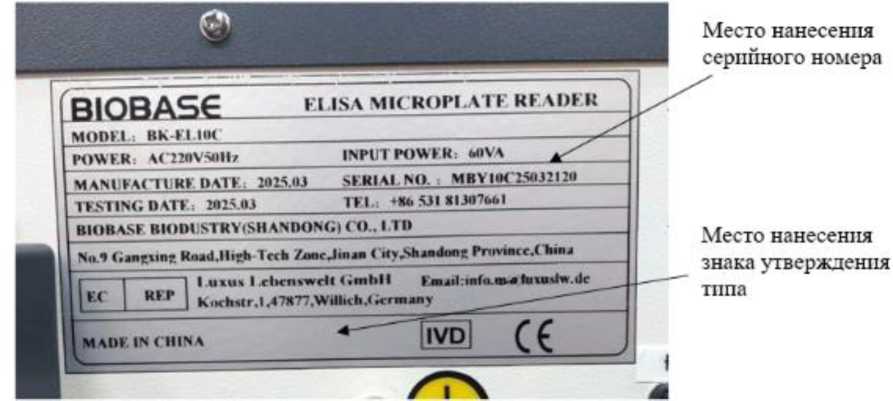

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа
Программное обеспечение (далее - ПО) фотометров является встроенным и внешним, метрологически значимым и выполняет функции управления процедурой измерений, сбором и обработкой данных, сохранением результатов измерений.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Конструктивно фотометры имеют защиту ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО фотометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | EL-QR | EI-KZ |
| Номер версии (идентификационный номер) ПО, не ниже | V1.1.9A | V1.00 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений оптической плотности, Б | от 0,01 до 2,00 |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б: - в диапазоне измерений от 0,01 до 1,00 Б включ. - в диапазоне измерений св. 1,00 до 2,00 Б | ±0,02 ±0,03 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний оптической плотности, Б | от 0,00 до 3,00 |
| Спектральный диапазон (до 10 фиксированных длин волн, выделяемых интерференционными светофильтрами), нм | от 400 до 750 |
| Спектральные измерительные каналы (длины волн максимума пропускания стандартно поставляемых интерференционных светофильтров), нм | 405; 450; 492;630 |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | от 100 до 240 от 49 до 51 |
| Потребляемая мощность, ВА, не более | 60 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 450х320х300 |
| Масса, кг, не более | 11,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), % | от +15 до +35 от 30 до 80 |
наносится на идентификационную табличку, расположенную на задней панели фотометра, в виде наклейки и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений.
| Наименование | Обозначение | Количество |
| Фотометр для микропланшетов | BK-EL10C | 1 шт. |
| Кабель питания | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Кабель заземления | - | 1 шт. |
| Стилус | - | 1 шт. |
| Установочный диск | - | 1 шт. |
| Предохранитель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 «Работа с ЖК-экраном» Руководства по эксплуатации.
Приказ Росстандарта от 28.09.2018 № 2085 Об утверждении государственной поверочной схемы для средств измерений оптической плотности
Стандарт предприятия «Фотометры для микропланшетов BK-EL10C»
