| Номер в госреестре | 97430-26 |
| Наименование СИ | Анализаторы спектра электроакустические |
| Обозначение типа СИ | CRY6151B |
| Изготовитель | HANGZHOU CRYSOUND ELECTRONICS CO., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 19.01.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра электроакустические CRY6151B (далее - анализаторы) предназначены для измерения, воспроизведения напряжения и измерений звукового давления.
Принцип действия анализаторов CRY6151B основан на измерении, преобразовании, регистрации и цифровой обработке полученных сигналов.
Анализатор включает в себя генератор тестовых сигналов, состоит из основного блока с интерфейсами USB, входами/выходами для подключения испытуемых устройств и дополнительного оборудования (искусственное ухо, микрофоны, предусилители). Управление осуществляется через ПК с установленным специализированным программным обеспечением.
Анализатор состоит из 4-х измерительных каналов, 4-х выходных каналов, дополнительных каналов для подключения искусственного уха, наушников и интерфейса для связи с ПК. Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.
Опломбирование анализаторов не предусмотрено. Нанесение знака поверки на анализаторы не предусмотрено. Серийный номер в цифро-буквенном формате наносится на заднюю панель анализатора методом наклейки.

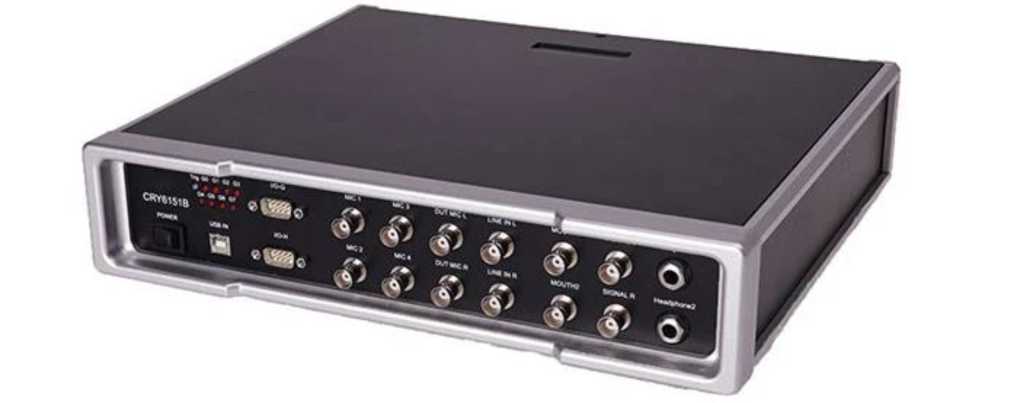

Рисунок 1 - Общий вид анализаторов спектра электроакустических CRY6151B

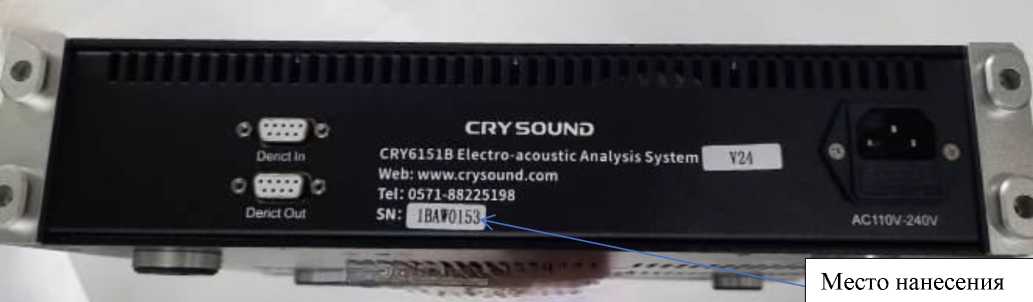

серийного номера
Рисунок 2 - Место нанесения серийного номера
Программное обеспечение (далее - ПО) служит для передачи, обработки, визуализации и хранения измерительной информации. Анализаторы имеют встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для обеспечения функционирования измерительных каналов анализаторов, управления настройками, преобразования сигналов и обмена данными и является метрологически значимым. Встроенное программное обеспечение устанавливается при производстве, конструкция анализаторов конструкция анализаторов исключает возможность несанкционированного влияния.
Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать настройки анализаторов, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Защита внешнего ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализаторов и процессом измерений. Защита внешнего ПО от непреднамеренных воздействий обеспечивается функциями авторизации пользователя.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SonoLab |
| Номер версии ПО | не ниже V2.2.4.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Измерительные каналы | |
| Количество измерительных каналов | 4 |
| Диапазон рабочих частот, Гц | от 20 до 20000 |
| Диапазон измерений амплитудного значения напряжения переменного тока, мВ | от 1 до 3000 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока в диапазоне рабочих частот, % | ±3 |
| Диапазон измерений звукового давления при коэффициенте преобразования 50 мВ/Па, Па (дБ отн. 20 мкПа) | от 0,02 до 60 (от 60 до 129,5) |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений звукового давления, дБ | ±0,3 |
| Выходные каналы | |
| Количество выходных каналов | 4 |
| Диапазон воспроизведения напряжения переменного тока, мВ | от 1 до 5000 |
| Диапазон рабочих частот, Гц | от 20 до 20000 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, мВ | ±(0,5+0,01-Ц) где U - задаваемое значение напряжения |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 330 х 280 х 75 |
| Масса, кг, не более | 4,5 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до +40 |
наносится на руководство по эксплуатации методом наклейки или печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор спектра электроакустический | CRY6151B | 1 шт. |
| Паспорт | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в разделе 5 «Измерение» руководства по эксплуатации.
Стандарт предприятия СП CRYSOUND 6151B «Единые технические и метрологические требования на анализаторы спектра электроакустические CRY6151B»
