| Номер в госреестре | 97425-26 |
| Наименование СИ | Амперметры аналоговые переменного тока |
| Обозначение типа СИ | 99Т666 |
| Изготовитель | Zhejiang CHINT Electrics Co. Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 19.01.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры аналоговые переменного тока 99Т666 (далее - амперметры) предназначены для измерения силы тока в электрических цепях переменного тока промышленной частоты.
Амперметры относятся к аналоговым показывающим приборам трансформаторного включения.
Амперметры состоят из измерительного механизма электромагнитной системы. Принцип действия измерительного механизма заключается в том, что ток, проходя через витки катушки, создаёт магнитный поток, который намагничивает стальной сердечник и втягивает его в катушку. При втягивании сердечника ось прибора поворачивается, и стрелка отклоняется на некоторый угол, пропорциональный силе переменного тока.
Конструктивно амперметры выполнены в диэлектрических малогабаритных пластиковых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг. Амперметры используются в закрытых помещениях, электрощитовом оборудовании, на промышленных предприятиях.
Амперметры предназначены для работы в вертикальном положении и относятся к невосстанавливаемым, одноканальным, однофункциональным изделиям. Корректор нуля -механический.
Общий вид амперметров, место нанесения заводского номера представлен на рисунке 1. Знак поверки
Пломбирование амперметров не предусмотрено. Нанесение знака поверки на амперметры не предусмотрено.
Заводской номер в виде цифрового обозначения наносится типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1.
Место нанесения заводского номера

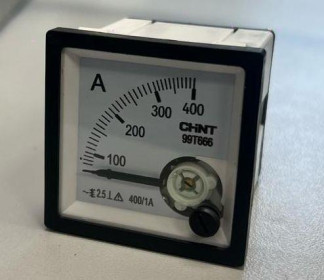

Рисунок 1 - Общий вид амперметров, место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений силы переменного тока (трансформаторного включения с номинальным значением тока вторичной обмотки 1 А или 5 А), А1) | от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 40; от 0 до 50; от 0 до 75; от 0 до 80; от 0 до 100; от 0 до 125; от 0 до 150; от 0 до 200; от 0 до 300; от 0 до 400 |
| Пределы допускаемой основной приведенной (к верхней границе диапазона) погрешности измерений силы переменного тока, % | ±2,5 |
| Пределы допускаемого значения вариации показаний амперметров, % | ±2,5 |
| Остаточное отклонение указателя амперметров от нулевой отметки, % | ±1,25 |
| Частота измеряемой величины переменного тока, Гц | от 45 до 65 |
| Номинальное рабочее напряжение, В, не более | 400 |
| Примечание: 1) диапазон выбирается в соответствии с заказом | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 48х48х67 |
| Масса, кг, не более | 0,07 |
| Время успокоения, с, не более | 4 |
| Сопротивление изоляции, МОм, не менее | 5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при комнатной температуре (при отсутствии пыли и коррозионных газов в воздухе), %, не более | от -25 до +40 80 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Амперметр аналоговый переменного тока | 99Т666 | 1 |
| Паспорт | - | 1 |
приведены в разделе «Общие сведения» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 17.03.2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот 1-10’1-1-106 Гц
«Амперметры аналоговые переменного тока 99Т666. Стандарт предприятия»
