| Номер в госреестре | 97421-26 |
| Наименование СИ | Машины координатно-измерительные портативные |
| Обозначение типа СИ | PMT GAMMA+ |
| Изготовитель | PMT Technologies (Suzhou) Co., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 19.01.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные портативные PMT GAMMA+ (далее - КИМ) предназначены для трехмерных измерений линейных размеров объектов сложной формы.
Принцип действия КИМ основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.
Конструктивно КИМ представляет собой портативное многосуставное трехмерное координатно-измерительное устройство из шарнирно соединенных между собой двух сегментов, изготовленных из термостабильного углеродного волокна и алюминия, смонтированных на основание, и шарнирной рукоятки. В шарнирах установлены датчики угловых перемещений. Они посылают сигналы, по которым система управления КИМ высчитывает положение контрольной точки, последовательно суммируя координаты каждого шарнира.
Для проведения измерений КИМ устанавливается на штатив или ровную жёсткую поверхность с использованием специальных магнитных, вакуумных или фиксирующихся болтами креплений.
В качестве измерительных головок используются головки с набором контактных щупов разного диаметра, а также лазерные сканеры (далее - лазерные сканеры). Измерения с помощью КИМ осуществляется в ручном режиме.
При использовании контактных щупов определяется координата центра шарика щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
К данному типу средств измерений относятся КИМ трёх серий: P, М, Е, отличающихся между собой метрологическими и некоторыми техническими характеристиками. Каждая серия включает в себя по семь модификаций с шестью и семью осями вращения: 1,5 м, 2,0 м; 2,5 м; 3,0 м; 3,5 м; 4,0 м; 4,5 м. КИМ с семью осями вращения отличается измерительной рукояткой. КИМ шестиосевых модификаций выпускаются только с контактными щупами. Машины семиосевых модификаций выпускаются с контактными щупами и дополнительно могут комплектоваться бесконтактными сканерами лазерными моделей GH, GS, отличающихся погрешностью измерений, или системой с 8-ой осью измерения - поворотным столом. Модель сканера указана на маркировочной наклейке, расположенной на сканере.
Заводской номер КИМ в буквенно-цифровом формате, состоящий из букв латинского алфавита и арабских цифр, отображающий информацию о диапазоне измерений, серии КИМ, количестве осей, наносится типографским способом на маркировочную наклейку, расположенную на основании КИМ. Заводской номер сканера лазерного в буквенно-цифровом формате, состоящий из букв латинского алфавита и арабских цифр наносится типографским способом на маркировочную наклейку, расположенную на задней поверхности корпуса.
Структура обозначения имеет вид GAA-BC-DD-EEEEE, где
AA - диапазон измерений (15.. .45);
B - серия КИМ (P, М, Е);
C - количество осей КИМ (6, 7);
DD - год производства;
EEEEE - порядковый номер.
Пломбирование КИМ от несанкционированного доступа не осуществляется. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ представлены на рисунке 1.
а)
б)
в)
г)
д)
е)

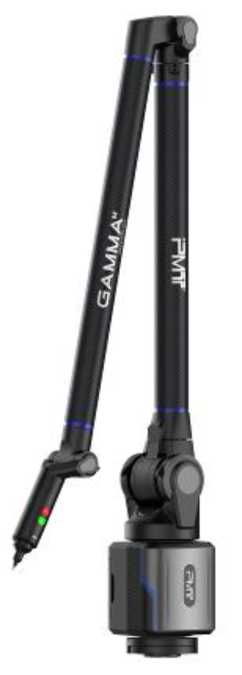

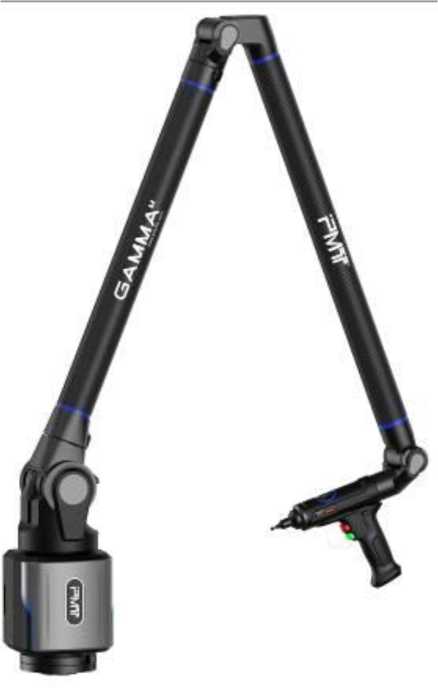

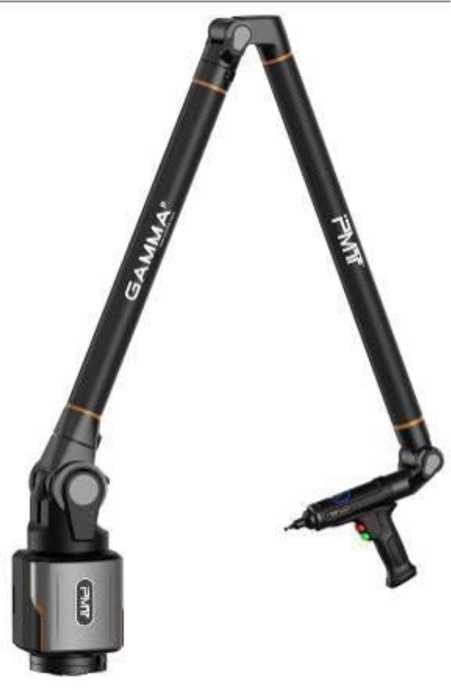

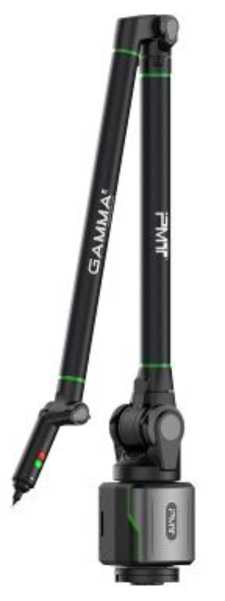

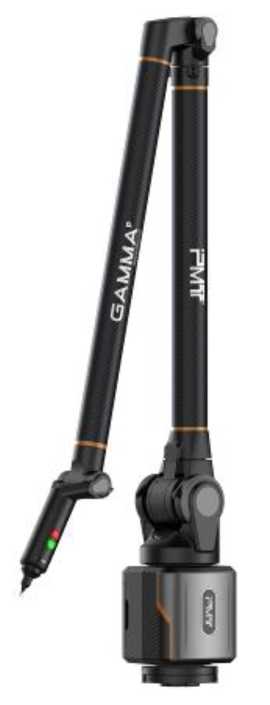

Рисунок 1 - Машины координатно-измерительные портативные PMT GAMMA+, общий вид: а) серия P, 6 осей; б) серия P, 7 осей; в) серия М, 6 осей; г) серия М, 7 осей; д) серия Е, 6 осей; е) серия Е, 7 осей
а)
б)

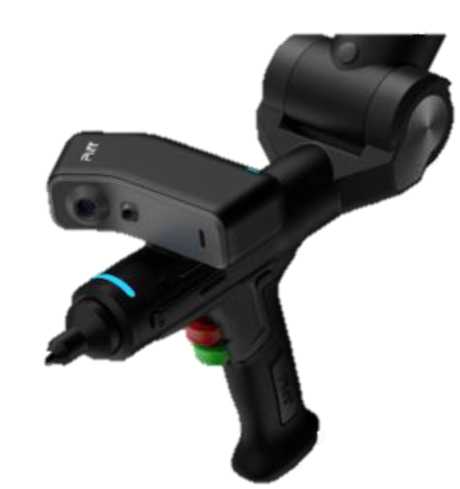

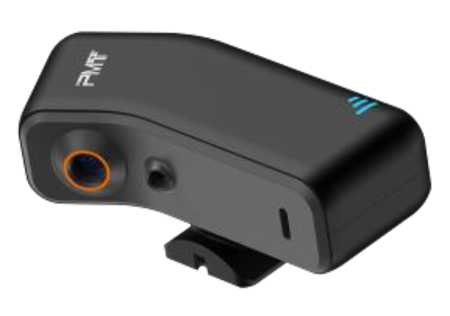

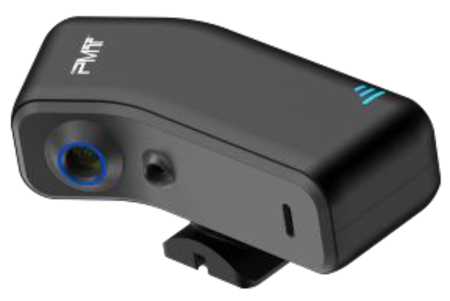

Рисунок 2 - Бесконтактные лазерные сканеры:
а) общий вид модели GH; б) общий вид модели GS; в) сканер, установленный на рукоятку
в)
Место нанесения заводского номера средства измерений
а)
б)

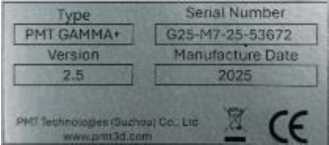

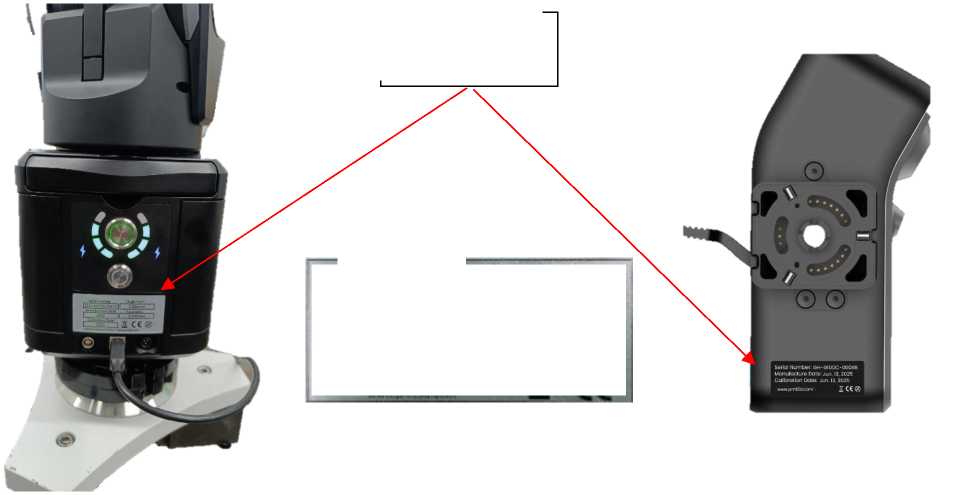

Рисунок 3 - Место нанесения маркировочной наклейки: а) на КИМ; б) на сканер
Рисунок 4 - Обозначение габаритных размеров КИМ

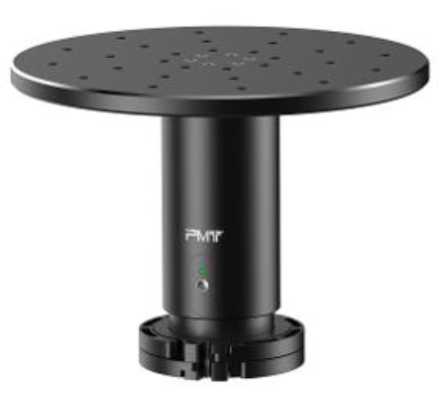

Рисунок 5 - Поворотный стол
КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО) Autodesk PowerInspect, PolyWorks, Metrolog X4, CAM3, Rational DMIS, Inspect 3D Geomera которое устанавливается на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | Autodesk PowerInspec t | PolyWorks | Metrolog X4 | CAM3 | Rational DMIS | Inspect 3D Geomera |
| Номер версии (идентификационный номер) ПО | Не ниже V.10 | Не ниже V.2016 | Не ниже V.7 | Не ниже V.10 | Не ниже 7.7 | Не ниже 2022R1 |
| Цифровой идентификатор ПО | _ | _ | _ | _ | _ | _ |
Таблица 2 - Метрологические характеристики КИМ PMT GAMMA+, серии Р с шестью осями вращения
| Наименование характеристики | Значение | ||||||
| Модификация | 1,5 м | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м |
| Диапазон измерений, м | от 0 до 1,5 | от 0 до 2,0 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 | от 0 до 4,5 |
| Повторяемость результата измерений координат точки (при измерениях контактным щупом по сфере) *, мм | 0,022 | 0,027 | 0,028 | 0,041 | 0,055 | 0,071 | 0,095 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров (при измерениях контактным щупом) *, мм | ±0,020 | ±0,021 | ±0,023 | ±0,034 | ±0,046 | ±0,056 | ±0,072 |
| * Температура окружающей среды от +18 до +22 °С | |||||||
Таблица 3 - Метрологические характеристики КИМ PMT GAMMA+, серии Р с семью осями вращения
| Наименование характеристики | Значение | ||||||
| Модификация | 1,5 м | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м |
| Диапазон измерений, м | от 0 до 1,5 | от 0 до 2,0 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 | от 0 до 4,5 |
| Повторяемость результата измерений координат точки (при измерениях контактным щупом по сфере) *, мм | 0,033 | 0,035 | 0,039 | 0,067 | 0,084 | 0,092 | 0,116 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров (при измерениях контактным щупом) *, мм | ±0,021 | ±0,023 | ±0,025 | ±0,044 | ±0,055 | ±0,070 | ±0,089 |
| Допускаемое отклонение положения координат центра сферы при многократных измерениях, при измерениях лазерным сканером GH*, мм: | 0,035 | 0,038 | 0,042 | 0,047 | 0,060 | 0,074 | 0,120 |
| Допускаемое отклонение положения координат центра сферы при многократных измерениях, при измерениях лазерным сканером GS*, мм: | 0,040 | 0,043 | 0,048 | 0,055 | 0,068 | 0,079 | 0,125 |
| * Температура окружающей среды от +18 до +22 °С | |||||||
Таблица 4 - Метрологические характеристики КИМ PMT GAMMA+, серии М с шестью осями вращения
| Наименование характеристики | Значение | ||||||
| Модификация | 1,5 м | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м |
| Диапазон измерений, м | от 0 до 1,5 | от 0 до 2,0 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 | от 0 до 4,5 |
| Повторяемость результата измерений координат точки (при измерениях контактным щупом по сфере) *, мм | 0,028 | 0,032 | 0,037 | 0,051 | 0,066 | 0,083 | 0,108 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров (при измерениях контактным щупом) *, мм | ±0,024 | ±0,026 | ±0,029 | ±0,041 | ±0,055 | ±0,066 | ±0,089 |
| * Температура окружающей среды от +18 до +22 °С | |||||||
Таблица 5 - Метрологические характеристики КИМ PMT GAMMA+, серии М с семью осями вращения
| Наименование характеристики | Значение | ||||||
| Модификация | 1,5 м | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м |
| Диапазон измерений, м | от 0 до 1,5 | от 0 до 2,0 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 | от 0 до 4,5 |
| Повторяемость результата измерений координат точки (при измерениях контактным щупом по сфере) *, мм | 0,043 | 0,047 | 0,051 | 0,073 | 0,094 | 0,120 | 0,137 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров (при измерениях контактным щупом) *, мм | ±0,025 | ±0,030 | ±0,032 | ±0,053 | ±0,066 | ±0,082 | ±0,099 |
| Допускаемое отклонение положения координат центра сферы при многократных измерениях, при измерениях лазерным сканером GH*, мм: | 0,038 | 0,040 | 0,045 | 0,052 | 0,065 | 0,081 | 0,131 |
| Допускаемое отклонение положения координат центра сферы при многократных измерениях, при измерениях лазерным сканером GS*, мм: | 0,045 | 0,050 | 0,055 | 0,062 | 0,076 | 0,090 | 0,139 |
| * Температура окружающей среды от +18 до +22 °С | |||||||
Таблица 6 - Метрологические характеристики КИМ PMT GAMMA+, серии Е с шестью осями вращения
| Наименование характеристики | Значение | ||||||
| Модификация | 1,5 м | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м |
| Диапазон измерений, м | от 0 до 1,5 | от 0 до 2,0 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 | от 0 до 4,5 |
| Повторяемость результата измерений координат точки (при измерениях контактным щупом по сфере) *, мм | 0,038 | 0,041 | 0,050 | 0,080 | 0,098 | 0,116 | 0,128 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров (при измерениях контактным щупом) *, мм | ±0,036 | ±0,040 | ±0,045 | ±0,065 | ±0,080 | ±0,100 | ±0,120 |
| * Температура окружающей среды от +18 до +22 °С | |||||||
Таблица 7 - Метрологические характеристики КИМ PMT GAMMA+, серии Е с семью осями вращения
| Наименование характеристики | Значение | ||||||
| Модификация | 1,5 м | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м |
| Диапазон измерений, м | от 0 до 1,5 | от 0 до 2,0 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 | от 0 до 4,5 |
| Повторяемость результата измерений координат точки (при измерениях контактным щупом по сфере) *, мм | 0,048 | 0,052 | 0,058 | 0,091 | 0,115 | 0,140 | 0,158 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров (при измерениях контактным щупом) *, мм | ±0,040 | ±0,045 | ±0,050 | ±0,070 | ±0,085 | ±0,105 | ±0,125 |
| Допускаемое отклонение положения координат центра сферы при многократных измерениях, при измерениях лазерным сканером GH*, мм: | 0,045 | 0,051 | 0,057 | 0,065 | 0,085 | 0,105 | 0,150 |
| Допускаемое отклонение положения координат центра сферы при многократных измерениях, при измерениях лазерным сканером GS*, мм: | 0,050 | 0,058 | 0,065 | 0,075 | 0,095 | 0,110 | 0,185 |
| * Температура окружающей среды от +18 до +22 °С | |||||||
Таблица 8 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 200 до 240 50/60 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от 0 до +50 от 40 до 70 |
Таблица 9 - Массогабаритные размеры
| Наименование характеристики | Значение | |||||||||||||
| Количество осей вращения | 6 | 7 | ||||||||||||
| Модификация (все серии) | 1,5 м | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м | 1,5 м | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м |
| Габаритные размеры (длина сегмента L1), мм, не более | 375 | 500 | 625 | 750 | 875 | 100 0 | 112 5 | 375 | 500 | 625 | 750 | 875 | 1000 | 112 5 |
| Габаритные размеры (длина сегмента L2), мм, не более | 375 | 500 | 625 | 750 | 875 | 100 0 | 112 5 | 375 | 500 | 625 | 750 | 875 | 1000 | 112 5 |
| Масса, кг, не более | 9,0 | 9,3 | 9,6 | 9,9 | 10,2 | 10,5 | 10,8 | 9,5 | 9,7 | 10,0 | 10,3 | 10,6 | 10,9 | 11,2 |
Таблица 10 - Показатели надёжности
| Наименование характеристики | Значение |
| Наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 5 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная портативная | PMT GAMMA+ | 1 шт. |
| Измерительный щуп 3 мм | _ | 1 шт. |
| Измерительный щуп 6 мм | _ | 1 шт. |
| Гаечный ключ 12 мм | _ | 1 шт. |
| Калибровочный конус | _ | 1 шт. |
| Кабель питания | _ | 1 шт. |
| USB-кабель | _ | 1 шт. |
| Литий-ионный аккумуляторный блок | _ | 2 шт. |
| Калибровочная сфера | _ | по заказу |
| Сканер лазерный | GH / GS | по заказу |
| Поворотный стол | _ | по заказу |
| Наименование | Обозначение | Количество |
| Программное обеспечение | _ | 1 шт. |
| Паспорт | _ | 1 шт. |
| Руководство по эксплуатации на русском языке | _ | 1 экз. |
приведены в главе 23 «Методика измерений» документа «Машины координатно-измерительные портативные PMT GAMMA+. Руководство по эксплуатации».
Приказ Росстандарта от 06 апреля 2021 г. № 472 Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба
Стандарт предприятия PMT Technologies (Suzhou) Co., Ltd, Китай
