| Номер в госреестре | 97411-26 |
| Наименование СИ | Нагрузки электронные сверхвысокой мощности |
| Обозначение типа СИ | FT68200 |
| Изготовитель | ShenZhen Faithtech Co.,LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 15.01.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузки электронные сверхвысокой мощности FT68200 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин напряжения, силы постоянного тока, электрической мощности.
Нагрузки представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели расположен дисплей и клавиши управления. На задней панели расположены разъемы для подключения питания нагрузки, клеммы для подключения источника питания постоянного тока и разъемы для связи с персональным компьютером через интерфейс Ethernet, RS232.
Принцип действия нагрузок основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью регуляторов, расположенных на лицевой панели нагрузок, а также при помощи цифровых и аналогового интерфейсов при дистанционном режиме управления.
К данному типу нагрузок относятся следующие модификации: FT68206A-150-600, FT68206A-600-420, FT68208A-150-800, FT68208A-600-560, FT68210A-150-1000,
FT68210A-600-700, FT68212A-600-840, FT68206E-150-600, FT68206E-600-420,
FT68208E-150-800, FT68208E-600-560, FT68210E-150-1000, FT68210E-600-700,
FT68212E-600-840.
Модификации отличаются различными значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид нагрузок представлен на рисунках 1 и 2. Места пломбирования от несанкционированного доступа представлены на рисунках 3 и 4. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на заднюю панель нагрузок в месте, указанном на рисунках 5 и 6.
I

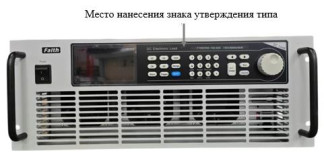

Рисунок 1 - Общий вид нагрузок FT68206A-150-600, FT68206A-600-420, FT68206E-150-600,
FT68206E-600-420
Рисунок 2 - Общий вид нагрузок FT68208A-150-800, FT68208A-600-560, FT68210A-150-1000, FT68210A-600-700, FT68212A-600-840, FT68208E-150-800, FT68208E-600-560, FT68210E-150-1000, FT68210E-600-700, FT68212E-600-840
Место пломбирования от несанкционированного доступа
Рисунок 3 - Место пломбирования от несанкционированного доступа нагрузок FT68206A-150-600, FT68206A-600-420, FT68206E-150-600, FT68206E-600-420
Рисунок 4 - Место пломбирования от несанкционированного доступа нагрузок
FT68208A-150-800, FT68208A-600-560, FT68210A-150-1000, FT68210A-600-700,
FT68212A-600-840, FT68208E-150-800, FT68208E-600-560, FT68210E-150-1000,
FT68210E-600-700, FT68212E-600-840
Рисунок 5 - Место нанесения заводского номера нагрузок FT68206A-150-600, FT68206A-600-420, FT68206E-150-600, FT68206E-600-420
Рисунок 6 - Место нанесения заводского номера
FT68208A-150-800, FT68208A-600-560, FT68210A-150-1000, FT68210A-600-700, FT68212A-600-840, FT68208E-150-800, FT68208E-600-560, FT68210E-150-1000,
FT68210E-600-700, FT68212E-600-840
Управление режимами работы и настройками нагрузок осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Внешнее ПО предназначено для дистанционного управления нагрузкой и не является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО), не ниже | V1.01 |
Таблица 2 - Метрологические характеристики_____
| Модификаци я нагрузки | Диапазон установки напряжения постоянного тока, В | Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В | Диапазон установки силы постоянного тока, А | Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
| FT68206A-150-600 | от 0 до 30 включ. | ±(0,00025-иуст+0,007 5) | от 0 до 60 включ. | ±(0,0005-1уст+0,03) |
| св. 30 до 150 | ±(0,00025-иуст+0,037 5) | св. 60 до 600 | ±(0,0005-1уст+0,3) | |
| FT68206A-600-420 | от 0 до 120 включ. | ±(0,00025-иуст+0,03) | от 0 до 42 включ. | ±(0,0005-1уст+0,021) |
| св. 120 до 600 | ±(0,00025-иуст+0,15) | св. 42 до 150 | ±(0,0005-1уст+0,075) | |
| FT68208A-150-800 | от 0 до 30 включ. | ±(0,00025-иуст+0,007 5) | от 0 до 80 включ. | ±(0,0005-1уст+0,04) |
| св. 30 до 150 | ±(0,00025-иуст+0,037 5) | св. 80 до 800 | ±(0,0005-1уст+0,4) | |
| FT68208A-600-560 | от 0 до 120 включ. | ±(0,00025-иуст+0,03) | от 0 до 56 включ. | ±(0,0005-1уст+0,028) |
| св. 120 до 600 | ±(0,00025-иуст+0,15) | св. 56 до 560 | ±(0,0005-1уст+0,28) | |
| FT68210A-150-1000 | от 0 до 30 включ. | ±(0,00025-иуст+0,007 5) | от 0 до 100 включ. | ±(0,0005-1уст+0,05) |
| св. 30 до 150 | ±(0,00025-иуст+0,037 5) | св. 100 до 1000 | ±(0,0005-1уст+0,5) | |
| FT68210A-600-700 | от 0 до 120 включ. | ±(0,00025-иуст+0,03) | от 0 до 70 включ. | ±(0,0005-1уст+0,035) |
| св. 120 до 600 | ±(0,00025-иуст+0,15) | св. 70 до 700 | ±(0,0005-1уст+0,35) | |
| FT68212A-600-840 | от 0 до 120 включ. | ±(0,00025-иуст+0,03) | от 0 до 84 включ. | ±(0,0005-1уст+0,042) |
| св. 120 до 600 | ±(0,00025-иуст+0,15) | св. 70 до 840 | ±(0,0005-1уст+0,42) | |
| FT68206E-150-600 | от 0 до 30 включ. | ±(0,00025-иуст+0,007 5) | от 0 до 60 включ. | ±(0,0005-1уст+0,03) |
| св. 30 до 150 | ±(0,00025-иуст+0,037 5) | св. 60 до 600 | ±(0,0005-1уст+0,3) | |
| FT68206E-600-420 | от 0 до 120 включ. | ±(0,00025-иуст+0,03) | от 0 до 42 включ. | ±(0,0005-1уст+0,021) |
| св. 120 до 600 | ±(0,00025-иуст+0,15) | св. 42 до 150 | ±(0,0005-1уст+0,075) | |
| FT68208E-150-800 | от 0 до 30 включ. | ±(0,00025-иуст+0,007 5) | от 0 до 80 включ. | ±(0,0005-1уст+0,04) |
| св. 30 до 150 | ±(0,00025-иуст+0,037 5) | св. 80 до 800 | ±(0,0005-1уст+0,4) | |
| FT68208E-600-560 | от 0 до 120 включ. | ±(0,00025-иуст+0,03) | от 0 до 56 включ. | ±(0,0005-1уст+0,028) |
| св. 120 до 600 | ±(0,00025-иуст+0,15) | св. 56 до 560 | ±(0,0005-1уст+0,28) | |
| FT68210E-150-1000 | от 0 до 30 включ. | ±(0,00025-иуст+0,007 5) | от 0 до 100 включ. | ±(0,0005-1уст+0,05) |
| св. 30 до 150 | ±(0,00025-иуст+0,037 5) | св. 100 до 1000 | ±(0,0005-1уст+0,5) | |
| FT68210E-600-700 | от 0 до 120 включ. | ±(0,00025-иуст+0,03) | от 0 до 70 включ. | ±(0,0005-1уст+0,035) |
| св. 120 до 600 | ±(0,00025-иуст+0,15) | св. 70 до 700 | ±(0,0005-1уст+0,35) | |
| FT68212E-600-840 | от 0 до 120 включ. | ±(0,00025-иуст+0,03) | от 0 до 84 включ. | ±(0,0005-1уст+0,042) |
| св. 120 до 600 | ±(0,00025-иуст+0,15) | св. 70 до 840 | ±(0,0005-1уст+0,42) |
Примечание:
UycT - установленное значения напряжения постоянного тока, В;
1уст - установленное значение силы постоянного тока, А;
Таблица 3 - Метрологические характеристики
| Модификация нагрузки | Диапазон установки электрической мощности постоянного тока, Вт | Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, Вт |
| FT68206A-150-600 | от 0 до 6000 | ±(0,002-Руст+12) |
| FT68206A-600-420 | от 0 до 6000 | ±(0,002-Руст+12) |
| FT68208A-150-800 | от 0 до 8000 | ±(0,002-Руст+16) |
| FT68208A-600-560 | от 0 до 8000 | ±(0,002-Руст+16) |
| FT68210A-150-1000 | от 0 до 10000 | ±(0,002-Руст+20) |
| FT68210A-600-700 | от 0 до 10000 | ±(0,002-Руст+20) |
| FT68212A-600-840 | от 0 до 10000 | ±(0,002-Руст+20) |
| FT68206E-150-600 | от 0 до 6000 | ±(0,002-Руст+12) |
| FT68206E-600-420 | от 0 до 6000 | ±(0,002-Руст+12) |
| FT68208E-150-800 | от 0 до 8000 | ±(0,002-Руст+16) |
| FT68208E-600-560 | от 0 до 8000 | ±(0,002-Руст+16) |
| FT68210E-150-1000 | от 0 до 10000 | ±(0,002-Руст+20) |
| FT68210E-600-700 | от 0 до 10000 | ±(0,002-Руст+20) |
| FT68212E-600-840 | от 0 до 10000 | ±(0,002-Руст+20) |
| Примечание: Руст - установленное значения мощности постоянного тока, Вт | ||
Таблица 4 - Метрологические характеристики
| Модифика ция нагрузки | Диапазон измерений напряжения постоянного тока, В | Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | Диапазон измерений силы постоянного тока, А | Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
| 1 | 2 | 3 | 4 | 5 |
| FT68206A -150-600 | от 0 до 30 включ. | ±(0,00025-иизм+0,0075 ) | от 0 до 60 включ. | ±(0,0005-1изм+0,03) |
| св. 30 до 150 | ±(0,00025-иизм+0,0375 ) | св. 60 до 600 | ±(0,0005-1изм+0,3) | |
| FT68206A -600-420 | от 0 до 120 включ. | ±(0,00025-иизм+0,03) | от 0 до 42 включ. | ±(0,0005-1изм+0,021) |
| св. 120 до 600 | ±(0,00025-иизм+0,15) | св. 42 до 420 | ±(0,0005-1изм+0,21) | |
| FT68208A -150-800 | от 0 до 30 включ. | ±(0,00025-иизм+0,0075 ) | от 0 до 80 включ. | ±(0,0005-1изм+0,04) |
| св. 30 до 150 | ±(0,00025-иизм+0,0375 ) | св. 80 до 800 | ±(0,0005-1изм+0,4) | |
| FT68208A -600-560 | от 0 до 120 включ. | ±(0,00025-иизм+0,03) | от 0 до 56 включ. | ±(0,0005-1изм+0,028) |
| св. 120 до 600 | ±(0,00025-иизм+0,15) | св. 56 до 560 | ±(0,0005-1изм+0,28) | |
| FT68210A -150-1000 | от 0 до 30 включ. | ±(0,00025-иизм+0,0075 ) | от 0 до 100 включ. | ±(0,0005-1изм+0,05) |
| св. 30 до 150 | ±(0,00025-иизм+0,0375 ) | св. 100 до 1000 | ±(0,0005-1изм+0,5) | |
| FT68210A -600-700 | от 0 до 120 включ. | ±(0,00025-иизм+0,03) | от 0 до 70 включ. | ±(0,0005-1изм+0,035) |
| св. 120 до 600 | ±(0,00025-иизм+0,15) | св. 70 до 700 | ±(0,0005-1изм+0,35) | |
| FT68212A -600-840 | от 0 до 120 включ. | ±(0,00025-иизм+0,03) | от 0 до 84 включ. | ±(0,0005-1изм+0,042) |
| св. 120 до 600 | ±(0,00025-иизм+0,15) | св. 84 до 840 | ±(0,0005-1изм+0,42) | |
| FT68206E-150-600 | от 0 до 30 включ. | ±(0,00025-иизм+0,0075 ) | от 0 до 60 включ. | ±(0,0005-1изм+0,03) |
| св. 30 до 150 | ±(0,00025-иизм+0,0375 ) | св. 60 до 600 | ±(0,0005-1изм+0,3) |
Продолжение таблицы 4
| 1 | 2 | 3 | 4 | 5 |
| FT68206E-600-420 | от 0 до 120 включ. | ±(0,00025-иизм+0,03) | от 0 до 42 включ. | ±(0,0005-1изм+0,021) |
| св. 120 до 600 | ±(0,00025-иизм+0,15) | св. 42 до 420 | ±(0,0005-1изм+0,21) | |
| FT68208E-150-800 | от 0 до 30 включ. | ±(0,00025-иизм+0,0075 ) | от 0 до 80 включ. | ±(0,0005-1изм+0,04) |
| св. 30 до 150 | ±(0,00025-иизм+0,0375 ) | св. 80 до 800 | ±(0,0005-1изм+0,4) | |
| FT68208E-600-560 | от 0 до 120 включ. | ±(0,00025-иизм+0,03) | от 0 до 56 включ. | ±(0,0005-1изм+0,028) |
| св. 120 до 600 | ±(0,00025-иизм+0,15) | св. 56 до 560 | ±(0,0005-1изм+0,28) | |
| FT68210E-150-1000 | от 0 до 30 включ. | ±(0,00025-иизм+0,0075 ) | от 0 до 100 включ. | ±(0,0005-1изм+0,05) |
| св. 30 до 150 | ±(0,00025-иизм+0,0375 ) | св. 100 до 1000 | ±(0,0005-1изм+0,5) | |
| FT68210E-600-700 | от 0 до 120 включ. | ±(0,00025-иизм+0,03) | от 0 до 70 включ. | ±(0,0005-1изм+0,035) |
| св. 120 до 600 | ±(0,00025-иизм+0,15) | св. 70 до 700 | ±(0,0005-1изм+0,35) | |
| FT68212E-600-840 | от 0 до 120 включ. | ±(0,00025-иизм+0,03) | от 0 до 84 включ. | ±(0,0005-1изм+0,042) |
| св. 120 до 600 | ±(0,00025-иизм+0,15) | св. 84 до 840 | ±(0,0005-1изм+0,42) |
Примечание:
иизм - значения напряжения постоянного тока, измеренное нагрузкой, В;
1изм - значение силы постоянного тока, измеренное нагрузкой, А;
аблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Масса, кг, не более | |
| FT68206A/E-150-600 | 40 |
| FT68206A/E-600-420 | 40 |
| FT68208A/E-150-800 | 62 |
| FT68208A/E-600-560 | 62 |
| FT68210A/E-150-1000 | 67 |
| FT68210A/E-600-700 | 67 |
| FT68212A/E-600-840 | 72 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | |
| FT68206A/E-150-600 | 483х177х663 |
| FT68206A/E-600-420 | 483x177x663 |
| FT68208A/E-150-800 | 483x310x713 |
| FT68208A/E-600-560 | 483x310x713 |
| FT68210A/E-150-1000 | 483x310x713 |
| FT68210A/E-600-700 | 483x310x713 |
| FT68212A/E-600-840 | 483x310x713 |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, | от +15 до +35 от 30 до 80 |
Таблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 16000 |
наносится на лицевую панель в виде наклейки в месте, указанном на рисунке 1, и на титульный лист руководства пользователя типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Электронная нагрузка | _ | 1 шт. |
| Кабель питания | _ | 2 шт. |
| Кабель для связи RS232 | _ | 1 шт. |
| Кабель для сетевого подключения LAN | _ | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Работа на месте» руководства по эксплуатации.
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А;
Приказ Росстандарта от 30.12.2019 №3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного тока;
Нагрузки электронные сверхвысокой мощности FT68200. Стандарт предприятия.
