| Номер в госреестре | 97406-26 |
| Наименование СИ | Подсистема измерительная автоматизированная диспетчерского контроля и управления АСДКУ РСВ расхода воды 1-го и 2-го подъёмов |
| Изготовитель | Акционерное общество «Мосводоканал» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Подсистема измерительная автоматизированная диспетчерского контроля и управления АСДКУ РСВ расхода воды 1-го и 2-го подъёмов (далее - подсистема или АСДКУ) предназначена для непрерывного измерения и контроля объёмного расхода воды в водоводах 1 и 2 подъёмов Рублёвской станции водоподготовки (РСВ) АО «Мосводоканал».
Принцип действия подсистемы основан на последовательных преобразованиях измеряемых величин.
Выходные сигналы первичных измерительных преобразователей (ПИП) посредством вторичных измерительных преобразователей (ВИП), установленных в электротехнических шкафах контрольно-измерительных приборов и автоматики (КИПиА), преобразуются в сигналы цифрового интерфейса RS-485.
В электротехнических шкафах учёта расхода воды, установленных в щитовых и местных диспетчерских пунктах (МДП) насосных станций (НС), сигналы преобразуются в сигналы Ethernet, с последующей регистрацией, хранением и отображением измеренных значений.
Исполнение единичное, заводской номер подсистемы № 0001.2.1.
АСДКУ представляет собой многоуровневую систему:
1-й уровень - ПИП измерительных каналов (ИК), осуществляющие преобразование технологических параметров в цифровой сигнал;
2-й уровень - электротехнические шкафы КИПиА расхода воды и электротехнические шкафы МДП НС учёта расхода воды, осуществляющие приём и конвертирование сигналов с расходомеров;
3-й уровень - комплексный компонент ИК: SCADA-сервер, осуществляющий опрос расходомеров и передачу информации в SQL-сервер для архивирования и хранения, а также автоматизированное рабочее место (АРМ) оператора, включающее персональный компьютер (ПК) предназначенный для визуализации технологических параметров, выполнения расчётов, ведения протоколов, архивации данных, обработки измерительной информации с помощью специализированного ПО «Таблицы и графики».
Все части подсистемы соединяются проводными линиями связи.
ПИП, обеспечивающие преобразование значений измеряемых технологических параметров в унифицированные цифровые сигналы:
- расходомеры ультразвуковые УРС- 002, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 67520-17;
- расходомеры ультразвуковые УРС- 002В, рег. № 25342-07;
- расходомеры электромагнитные SMARTFLOW с первичным преобразователем расхода STE, рег. № 86116-22 (используется только в резервном ИК).
Максимальное количество ИК АСДКУ с учетом возможности использования резервных каналов - 28. Полный перечень ИК подсистемы приводится в руководстве по эксплуатации на подсистему.
Общая структурная схема АСДКУ представлена на рисунке 1.
Заводской номер, в формате цифрового кода, наносятся на дверь серверного шкафа методом наклейки в соответствии с рисунком 2, а также указывается в руководстве по эксплуатации подсистемы.
Нанесение знака поверки и знака утверждения типа на компоненты АСДКУ не предусмотрено. Пломбирование АСДКУ не предусмотрено.
Защита от несанкционированного доступа к системе предусмотрена в виде специальных замков на дверях электротехнических шкафов, запираемых ключами.

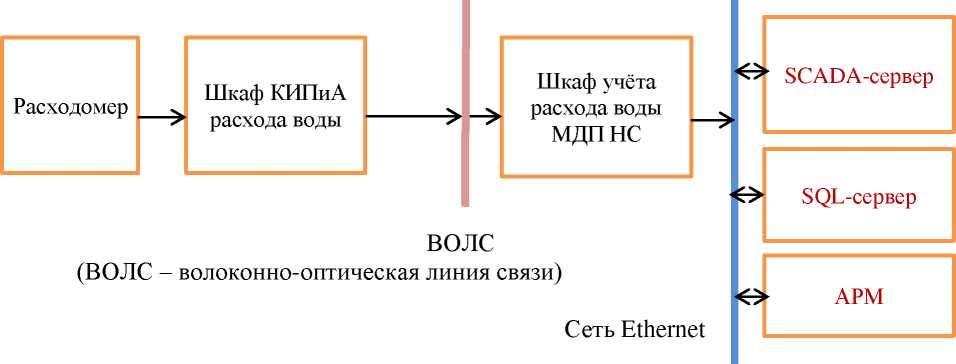

Рисунок 1 - Общая структурная схема АСДКУ

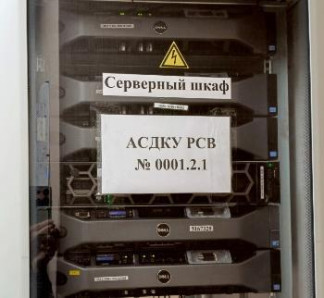

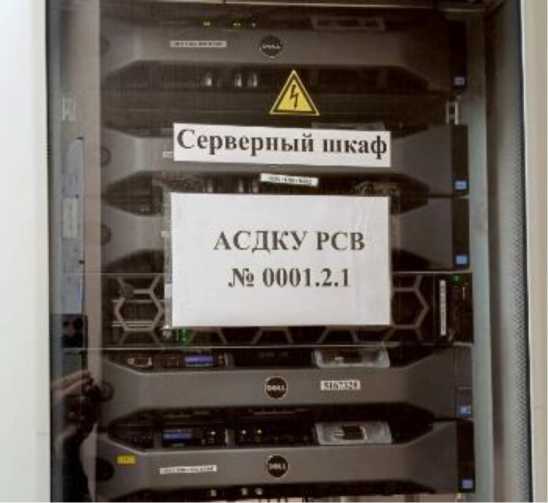

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение (ПО) верхнего уровня системы являются SCADA iFIX, Microsoft SQL Server и ПО «Таблицы и графики». ПО не являются метрологически значимыми, т.к. их функциями является сбор, передача, архивирование и отображение информации, полученной от датчиков.
Для защиты ПО от несанкционированного доступа предусмотрен физический контроль доступа (отдельные запираемые помещения серверной) и программный контроль доступа (по логину и паролю с регистрацией успеха и отказа в доступе).
Уровень защиты ПО АСДКУ от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) АСДКУ представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО________________________________________
| Идентификационные данные (признаки) | Значения | ||
| Идентификационное наименование ПО | SCADA iFIX | Microsoft SQL Server | ПО «Таблицы и графики» |
| Номер версии (идентификационный номер) ПО | Не ниже- 5.5 | Не ниже 2008R2 | Не ниже 2.4 |
| Цифровой идентификатор ПО | Не используется | ||
Метрологические и технические характеристики ИК АСДКУ приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики________________________________________
| Наименование ИК | Наименование характеристики 1 | Значение 2’ 3 |
| 1 | 2 | 3 |
| Расход воды по водоводу №1, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 250 до 16000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №2, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 250 до 16000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №4.1, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 250 до 16000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №4.2, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 250 до 16000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 |
| 1 | 2 | 3 |
| Расход воды по водоводу №5.1, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 250 до 16000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №5.2, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 250 до 16000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №7, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 200 до 10000 (1200) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №11, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 160 до 12500 (1000) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №12, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 200 до 12500 (1200) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №13а, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 200 до 10000 (1200) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №6.1, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 200 до 10000 (1200) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №6.2, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 200 до 10000 (1200) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №7.1, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 200 до 10000 (1200) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №13.1, 1 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 200 до 10000 (1200) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №1, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от -10000 до +10000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 |
| 1 | 2 | 3 |
| Расход воды по водоводу №2, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от -10000 до +10000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №3, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от -10000 до +10000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №4, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от -6000 до +6000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №5, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от -16000 до +16000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №6, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от -14000 до +14000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №7, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от -16000 до +16000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №11, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от -12000 до +12000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №12, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от -14000 до +14000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №13, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от -4000 до +4000 (900) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Расход воды по водоводу №14, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от -1000 до +1000 (300) |
| Пределы допускаемой относительной погрешности измерений, % | ±2,0 | |
| Расход воды по водоводу №15, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от -12000 до +12000 (1400) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 |
| 1 | 2 | 3 |
| Расход воды по водоводу №17, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от -2000 до +2000 (800) |
| Пределы допускаемой относительной погрешности измерений, % | ±1,5 | |
| Резервный измерительный канал | ||
| Расход воды по водоводу №16, 2 подъём | Диапазоны измерений объемного расхода воды, м3/ч (DN, мм) | от 0 до 350 (250) |
| Пределы допускаемой относительной погрешности измерений, % | ±0,5 | |
| Примечания: 1) DN - внутренний диаметр трубопровода. 2) Диапазон измерений любого ИК может быть оперативно изменен до любых значений в пределах диапазона от 0 до 16000 м3/ч, в зависимости от потребления городом воды. 3) Пределы допускаемых погрешностей ИК определяются пределами допускаемых погрешностей измерительного компонента ИК. | ||
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Рабочие условия применения УРС-002 | |
| Температура окружающей среды, °С | от 0 до +35 |
| Относительная влажность окружающего воздуха, % | от 5 до 70 |
| Атмосферное давление, кПа | от 84 до 107 |
| Рабочие условия применения УРС-002В | |
| Температура окружающей среды, °С | от +10 до +35 |
| Относительная влажность окружающего воздуха, % | до 95 |
| Рабочие условия применения SMARTFLOW | |
| Температура окружающей среды блока электроники, °С | от -20 до +50 |
| Температура окружающей среды STE, °С | от -40 до +80 |
| Относительная влажность окружающего воздуха для блока электроники при температуре +35 °С, без конденсации % | до 80 |
| Относительная влажность окружающего воздуха для STE при температуре +35 °С, без конденсации % | до 97 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Рабочие условия применения комплексного компонента ИК | |
| Температура окружающей среды, °С | от +15 до +35 |
| Относительная влажность окружающего воздуха, % | от 5 до 80 |
| Атмосферное давление, кПа | от 86 до 106,7 |
| Напряжение питающей сети, В | от 198 до 242 |
| Частота питающей сети, Гц | от 49 до 51 |
Таблица 4 - Показатели надежности
| Наименование параметра | Значение |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 175200 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность поставки АСДУ
| Наименование | Обозначение | Количество |
| Подсистема измерительная автоматизированная диспетчерского контроля и управления АСДКУ РСВ расхода воды 1-го и 2-го подъемов | - | 1 шт. |
| Руководство по эксплуатации | РСВ.0001.2.2025 РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
представлены в разделе 1.6 «Работа подсистемы» руководства по эксплуатации.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта № 2356 от 26.09.2022 г. «Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
