| Номер в госреестре | 97402-26 |
| Наименование СИ | Расходомеры-счетчики ультразвуковые |
| Обозначение типа СИ | ВЗЛЕТ РК |
| Изготовитель | Общество с ограниченной ответственностью «Завод Взлет» |
| Год регистрации | 2026 |
| Срок свидетельства | 15.01.2031 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК предназначены для измерений объемного расхода и объема жидкостей в потоке, сжиженных газов, в том числе сжиженного природного газа (СПГ) и сжиженных углеводородных газов (СУГ).
Принцип действия расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК основан на измерении времени распространения ультразвуковых колебаний в жидкости. Ультразвуковые колебания, возбуждаемые электроакустическими преобразователями (ПЭА Ех), распространяются в жидкости по и против направления потока жидкости. Электроакустические преобразователи, подключенные к вторичному измерительному преобразователю расходомера (ВП), поочередно выполняют функцию излучателей и приемников. При движении жидкости время распространения ультразвуковых колебаний по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока и, следовательно, объемному расходу жидкости.
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК выполняют измерения объемного расхода и объема жидкости в потоке при постоянном или переменном направлении потока жидкости.
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК состоят из первичного преобразователя расхода (ППР) и вторичного измерительного преобразователя. Дополнительно в состав расходомеров могут включаться термопреобразователи сопротивления ВЗЛЕТ ТПС (для диагностического контроля объекта измерений) и устройства для организации мероприятий по взрывозащите (блоки искрозащитные (БИ), барьеры искрозащиты (БИЗ)). Допускается монтаж ВП, БИ и БИЗ в шкаф.
ППР представляет собой специально изготовленный отрезок трубы с приспособлениями для монтажа электроакустических преобразователей (измерительный участок), с установленными на нем блоками коммутации (БК) и ПЭА Ех.
ВП состоит из корпуса, в котором располагаются модуль обработки, вторичный источник электропитания, индикатор и клавиатура для управления. ВП формирует зондирующие импульсы, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров, результатов измерений и их вывод на устройства индикации. ВП обеспечивает передачу данных в виде токовых, импульсных, частотных и релейных (логических) выходных сигналов, интерфейсов в стандартах RS-232, RS-485, HART, USB, NFC, M-bus, Profibus, Ethernet, Wireless M-Bus, LoRaWAN, а также дискретных команд.
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК могут размещаться как во взрывоопасных зонах (согласно классу взрывозащиты), так и вне их.

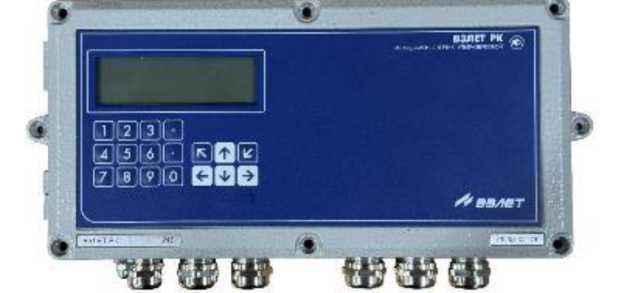

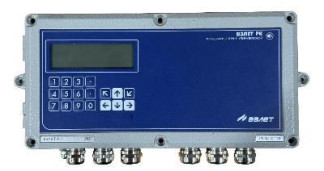

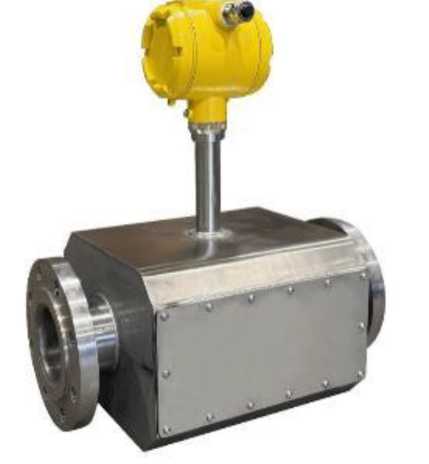

Общий вид расходомеров-счетчиков показан на рисунке 1.
Рисунок 1 - Общий вид расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК
Пломбирование от несанкционированного доступа расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке (или пломбировочной чашке с металлической скобой), который предотвращает доступ к контактной паре переключения режимов работы.

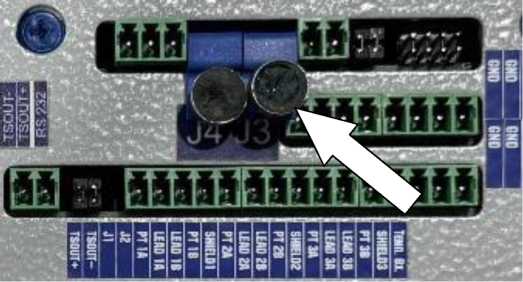

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК

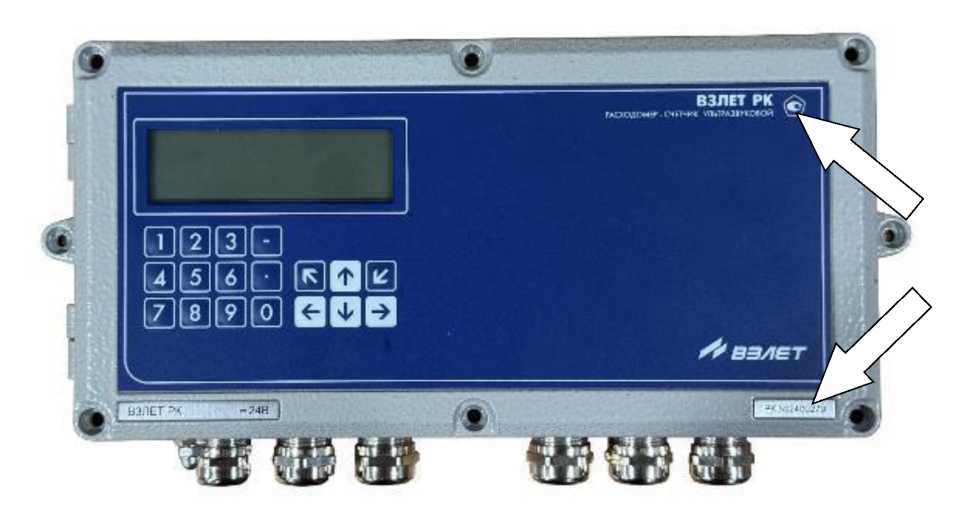

Заводской номер расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК наносятся в цифровом формате на лицевую панель расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК методами шелкографии, металлографики или лазерной гравировки, как показано на рисунке 3.
Рисунок 3 - Обозначение места нанесения заводского номера и знака утверждения типа расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК имеют встроенное программное обеспечение (ПО), устанавливаемое в ВП, а также внешнее программное обеспечение, устанавливаемое на ПК и отображающее получаемую информацию в окне программы на компьютере.
Встроенное ПО устанавливается в энергонезависимую память ВП предприятием-изготовителем с помощью программатора. Доступ к нему после установки невозможен.
Защита встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | ВЗЛЕТ РК |
| Номер версии (идентификационный номер) ПО | 76.03.ХХ.ХХ |
| Цифровой идентификатор ПО | - |
| Х - принимает значения от 0 до 9, и отвечает за метрологически незначимую часть | |
Метрологические характеристики приведены в таблицах 2 и 3, технические характеристики - в таблице 4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольший измеряемый объемный расход жидкости, Q наиб, м3/ч | 0,0283-DN2* |
| Наименьший измеряемый объемный расход жидкости, Q наим, м3/ч | указано в таблице 3 |
| Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода и объема жидкости, % | указано в таблице 3 |
| Пределы допускаемой дополнительной погрешности измерения объемного расхода и объема жидкости, вызванной изменением температуры измеряемой среды на каждые 10 °С, % | ± 0,05 |
| Нормальные условия измерений: Температура измеряемой среды °С | от +15 до +25 |
| *— DN принимает значения от 100 до 1200 | |
Таблица 3 - Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода и объема жидкости_______________________________________
| Варианты нормирования основной относительной погрешности* | Диапазон расходов | Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода и объема жидкости в потоке, % | |
| Q наим | Q наиб | ||
| - вариант 1 | 0,5 Q наиб | Q наиб | ± 0,25 |
| - вариант 2 | 0,1 Qнаиб | Q наиб | ± 0,6 |
| - вариант 3 | 0,05 Q наиб | Q наиб | ± 1,0 |
| - вариант 4 | 0,05 Q наиб | Q наиб | |
| с разбиением на поддиапазоны: | |||
| 0,05 Q наиб | 0,1 Q наиб(искл.) | ± 1,0 | |
| 0,1 Qнаиб | 0,5 Q наиб(искл.) | ± 0,6 | |
| 0,5 Q наиб | Q наиб | ± 0,25 | |
*— вариант нормирования устанавливается при заказе/выпуске и указывается в паспорте средства измерений
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура измеряемой среды °С | от - 200 до + 100 |
| Давление в трубопроводе, МПа | до 10 |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока через источник вторичного питания (по заказу), В | от 20 до 32 от 90 до 264 |
| Потребляемая мощность, Вт, не более | 15 |
| Выходные сигналы: - частотно-импульсный, Гц - аналоговый постоянного тока, мА - цифровой выход, протокол | от 0 до 10000 от 4 до 20 RS-232, RS-485, HART, USB, NFC, M-bus, Profibus, Ethernet, Wireless M-Bus, LoRaWAN |
Продолжение таблицы 4
| Наименование характеристики | Значение |
| Габаритные размеры (ВП), мм, не более: | |
| - длина | 276 |
| - высота | 154 |
| - ширина | 78 |
| Масса (ВП), кг, не более | 5 |
| Степень защиты по ГОСТ 14254-2015: - ПЭА Ех | IP66/IP67 |
| - ВП | IP65 |
| - БИ | IP65 |
| - БК | IP66, IP65/IP67 |
| - ППР | IP66, IP65/IP67 |
| Маркировка взрывозащиты - ПЭА Ех | 0Ex ia IIB T6...T4 Ga X |
| - ВП | 1Ex db [ia Ga] IIB T6 Gb X |
| 1Ex db IIB T6 Gb X | |
| - БИ | [Ex ia Ga] IIB X |
| - БК | 1Ex db ia IIB T6 Gb X |
| - ППР | 0Ex ia IIB T6...T4 Ga X 1Ex ia IIB T6...T4 Gb X |
| 0Ex ia db IIB T6...T4 Gb X | |
| Условия эксплуатации: - температура окружающей среды, °С - ПЭА Ех | от -200 до +100 |
| - ВП | от -40 (-60) до +50 |
| - БИ | от -40 (-60) до +65 |
| - БК | от -55 до +65 |
| - ППР | от -55 до +85 |
| - относительная влажность воздуха, %, не более: - ВП, БИ, ПЭА, ППР - при температуре + 35 °С | 95 |
| - БК - при температуре + 40 °С | 100 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение характеристики |
| Средняя наработка на отказ, ч, не менее | 150000 |
| Средний срок службы, лет | 25 |
наносится на лицевую панель расходомеров-счетчиков ультразвуковых ВЗЛЕТ РК методами шелкографии, металлографики или лазерной гравировки, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер-счетчик ультразвуковой | ВЗЛЕТ РК | 1 шт. |
| Паспорт | ШКСД.407251.035 ПС | 1 экз. |
| Руководство по эксплуатации | ШКСД.407251.035 РЭ | 1 экз.* |
| *- размещается в сети интернет на сайте изготовителя | ||
приведены в разделе 1.5 «Устройство и работа» эксплуатационного документа ШКСД.407251.035 РЭ «Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная Приказом Росстандарта от 26.09.2022 г. № 2356 (Часть 1, 2);
ШКСД.407251.035 ТУ Расходомеры-счетчики ультразвуковые ВЗЛЕТ РК. Технические условия.
