| Номер в госреестре | 97401-26 |
| Наименование СИ | Устройства весоизмерительные автоматические |
| Обозначение типа СИ | CZX |
| Изготовитель | Hangzhou Roxor Intellegent Equipment Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 15.01.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоизмерительные автоматические CZX (далее - АВУ) предназначены для измерения массы, распределения упаковок, в зависимости от значения разности между их массой и номинальным установленным значением.
Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругого элемента тензорезисторного весоизмерительного датчика (далее - датчик) в электрический сигнал, пропорциональный массе объекта измерений. Далее электрический сигнал преобразуется в цифровой вид с помощью аналого-цифрового преобразователя (далее - АЦП). Преобразованный сигнал обрабатывается компьютерным терминалом (далее - терминал) и значение массы груза индицируется на цифровом дисплее терминала. Затем информация о массе взвешиваемого груза может быть передана на внешние устройства (персональный компьютер - ПК, принтеры, вторичные дисплеи, сканеры считывания штрих-кода, программируемые логические контроллеры) через интерфейсы RS 232/485, Ethernet, USB.
АВУ выполнены на единой конструктивной основе и состоят из грузоприемного устройства (далее - ГПУ), выполненного в виде ленточного транспортера или роликового конвейера с тензорезисторным весоизмерительным датчиком, двумя дополнительными ленточными транспортерами для подачи товара (или в виде интеграционного комплекта без транспортеров), конвейера для отбраковки продукции (при наличии) и терминала, закрепленного на корпусе АВУ.
В состав АВУ входят:
- терминалы производства «Hangzhou Roxor Intellegent Equipment Co., Ltd», Китай;
- датчики весоизмерительные тензорезисторные МТ, производство «Mettler Toledo», Китай.
АВУ встраиваются в поточные транспортерные линии или в упаковочные аппараты технологических процессов.
АВУ имеют следующие устройства и функции в соответствии с ГОСТ Р 54796-2011:
- полуавтоматическое устройство установки нуля (п. 3.2.10.10);
- автоматическое устройство установки нуля (п. 3.2.10.11);
- устройство первоначальной установки нуля (п. 3.2.10.12);
- устройство слежения за нулем (п. 3.2.10.13);
- полуавтоматическое устройство взвешивания (выборки) тары (п. 3.2.10.16);
- устройство предварительного задания (выборки) массы тары (п. 3.2.10.17);
- запоминающие устройства для хранения параметров юстировки и настройки;
- интерфейсы для подключения оборудования (клавиатура, ПК) для настройки, регулировки АВУ.
Условное обозначение модификаций АВУ при заказе имеет вид: CZX-X1-X2-X3,
где Xi - (при наличии) «С» - максимальная нагрузка более 10 кг;
X2 - обозначение серии АВУ (200 или 01);
Хз - условное обозначение модификации АВУ, не оснащенных дополнительными конвейерами:
- (при наличии) «Т» - в комплекте отсутствует конвейер для отбраковки продукции.

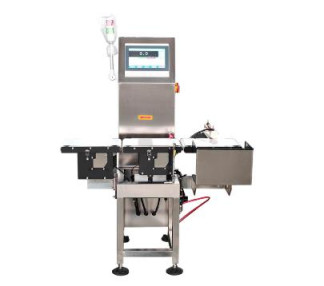

CZX-200
CZX-C01T
Рисунок 1 - Общий вид АВУ
На корпусе АВУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение устройства;
- серийный номер;
- обозначение класса точности по ГОСТ Р 54796-2011;
- напряжение питания;
- частота питания;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного деления (e);
- значение действительной цены деления (d);
- знак утверждения типа средства измерений;
- диапазон рабочих температур.
АВУ изготавливаются в следующих модификациях: CZX-200 и CZX-C01T, отличающихся наибольшими и наименьшими пределами взвешивания, внешним видом и габаритными размерами.
Серийный номер в буквенно-цифровом формате и знак утверждения типа наносятся на бумажную маркировочную табличку методом печати, маркировочная табличка крепится на корпусе АВУ наклеиванием.
Пломбирование средства измерений не предусмотрено.
Общий вид АВУ показан на рисунке 1.
Места нанесения знака утверждения типа, серийного номера представлены на рисунке 2.
Hangzhou Roxor Intelligent Equipment Co., Ltd.
Место нанесения знака утверждения типа
30000 г/2000 г
Устройства весоизмерительные автоматические CZX-C01T
Серийный номер:
Напряжение и частота питания:
Температура окружающей среды:
Обозначение класса точности:
Значение поверочного деления е:
Значение действительной цены деления d:
Значение максимальной (Мах) и минимальной (Min) нагрузки:
Рисунок 2 - Пример маркировочной таблички
АВУ имеют встроенное программное обеспечение (далее - ПО).
ПО является встроенным и полностью метрологически значимым.
ПО хранится в защищенной от демонтажа микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или выгружено через какой-либо интерфейс после записи. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении АВУ.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
аблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | VLH2201101.03.TCP.FY |
| Цифровой идентификатор ПО | - |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| CZX-200 | CZX-C01T | |
| Класс точности по ГОСТ Р 54796-2011 | ХШ(1) | |
| Максимальная нагрузка (Max), г | 1500 | 30000 |
| Минимальная нагрузка (Min), г | 10 | 2000 |
| Действительная цена деления (d), г | 0,1 | 10 |
| Поверочное деление (е), г | 1 | 10 |
| Число поверочных делений, n | 1500 | 3000 |
Пределы допускаемой средней (систематической, MPME) погрешности при автоматическом режиме работы и пределы допускаемой погрешности (MPE) при неавтоматическом (статическом) режиме работы АВУ приведены в таблице 3.
аблица 3 - Метрологические характеристики
| Нагрузка т, выраженная в поверочных делениях, е | Пределы погрешности для АВУ | |
| при первичной поверке | в эксплуатации | |
| от Min до 500^е включ. | ±0,5-е | ±1,0-е |
| св. 500 до 2000^е включ. | ±1,0-е | ±2,0-е |
| св. 2000 •е до Max включ. | ±1,5-е | ±3,0-е |
Пределы допускаемой погрешности АВУ после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Пределы допускаемого стандартного отклонения при автоматическом режиме работы АВУ, выраженные процентах от массы нагрузки (m) или в граммах, указаны в таблице 4.
аблица 4 - Метрологические характеристики
| Значение массы нагрузки (m), г | Пределы допускаемого стандартного отклонения | |
| при первичной поверке | в эксплуатации | |
| от Min до 50 включ. | ±0,48 % | ±0,6 % |
| св. 50 до 100 включ. | ±0,24 г | ±0,3 г |
| св. 100 до 200 включ. | ±0,24 % | ±0,3 % |
| св. 200 до 300 включ. | ±0,48 г | ±0,6 г |
| св. 300 до 500 включ. | ±0,16 % | ±0,2 % |
| св. 500 до 1000 включ. | ±0,8 г | ±1,0 г |
| св. 1000 до 10000 включ. | ±0,08 % | ±0,1 % |
| св. 10000 до 15000 включ. | ±8 г | ±10 г |
| св. 15000 до 30000 | ±0,053 % | ±0,067 % |
аблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих температур, о С | от -10 до +40 |
| Электрическое питание от сети переменного тока: - напряжение, В - частота, Гц | от 195,5 до 253 от 49 до 51 |
| Потребляемая мощность, В-А, не более | 1000 |
| Скорость взвешивания, упаковок/мин CZX-200 CZX-C01T | 120 30 |
| Габаритные размеры (длина х ширина х высота), мм, не более CZX-200 CZX-C01T | 1050x810x1360 1000 x 920 x 1460 |
| Масса, кг, не более CZX-200 CZX-C01T | 140 160 |
аблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 24000 |
| Средний срок службы, лет | 10 |
наносится методом печати на маркировочную табличку, закреплённую на корпусе, и типографским способом на титульные листы эксплуатационной документации.
аблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство весоизмерительное автоматическое | CZX | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Работа основного интерфейса» документов «Устройство весоизмерительное автоматическое CZX-200. Руководство по эксплуатации» и «Устройство весоизмерительное автоматическое CZX-C01. Руководство по эксплуатации».
ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1.
Метрологические и технические требования. Методы испытаний»;
Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Стандарт предприятия.
