| Номер в госреестре | 97400-26 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | АПМ |
| Изготовитель | Общество с ограниченной ответственностью «Альфапаскаль» |
| Год регистрации | 2026 |
| Срок свидетельства | 14.01.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления АПМ (далее - преобразователи) предназначены для измерений абсолютного, избыточного, избыточного давления-разрежения, в том числе малых избыточных давлений, неагрессивных газовых сред и жидкостей.
Преобразователи могут применяться в качестве рабочих эталонов единицы избыточного давления 1-го, 2-го разрядов по Государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Росстандарта от 20.10.2022 № 2653, в качестве рабочих эталонов единицы разности давлений 1-го, 2-го разрядов по Государственной поверочной схеме для средств измерений разности давлений до 1-105 Па, утвержденной Приказом Росстандарта от 10.03.2025 № 472, и в качестве рабочих эталонов единицы абсолютного давления 1-го, 2-го разрядов по Государственной поверочной схеме для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па, утвержденной Приказом Росстандарта от 06.12.2019 № 2900.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в цифровой сигнал.
Преобразователи изготавливаются в следующих модификациях: АПМ, АПМ-БОП, АПМ-БРС.
Функционально преобразователи состоят из преобразователя давления и электронного блока, конструктивно расположенных в одном корпусе. Корпус преобразователя модификации АПМ выполнен из металла и имеет цилиндрическую форму.
Преобразователи модификации АПМ-БОП (барометр образцовый переносной), АПМ-БРС (барометр рабочий сетевой) исполнены в виде настольных приборов и предназначены для измерений абсолютного давления. К электрическому разъему «Внешний АПМ» может дополнительно подключаться преобразователь давления АПМ для отображения результатов измерений на экране.
На преобразователе установлен электрический разъем для подключения преобразователя к АПМ-БОП, АПМ-БРС напрямую или персональному компьютеру (ПК) через интерфейсы RS485 и USB. Также на преобразователях, измеряющих избыточное давление (код вида давления И, Р, ИР), предусмотрен порт атмосферного давления, который соединяется с атмосферой.
Корпус преобразователя АПМ-БОП, АПМ-БРС выполнен из металла, имеет прямоугольную форму. На передней панели расположена кнопка включения, информационный цветной дисплей, кнопки управления. На задней панели расположены фитинг для подключения измеряемого давления, разъемы COM и USB для связи с ПК, разъем для подключения внешнего преобразователя давления АПМ, клемма заземления, электрический предохранитель, кабельный ввод провода питания от сети напряжения питания переменного тока 220 В.
Структура условного обозначения преобразователей:
АПМ -□-□-□ - □
1 2 3 4 5
1 - обозначение преобразователя давления;
2 - код вида давления (A - абсолютное, И - избыточное, Р - разрежение, ИР - избыточное-разрежение);
3 - значение нижнего предела измерений, МПа;
4 - значение верхнего предела измерений, МПа;
5 - значение погрешности измерений.
Структура условного обозначения преобразователей (для модификаций АПМ-БОП и АПМ-БРС:
□ - □
1 2
1 - обозначение преобразователя давления (АПМ-БОП, АПМ-БРС);
2 - код диапазона давления:
1 - код диапазона от 30 до 125 кПа (только для АПМ-БОП);
2 - код диапазона от 0,5 до 125 кПа;
3 - код диапазона от 0,7 до 125 кПа;
4 - код диапазона от 0,5 до 280 кПа (только для АПМ-БОП);
5 - код диапазона от 0,7 до 280 кПа (только для АПМ-БОП);
6 - код диапазона от 60 до 125 кПа (только для АПМ-БРС);
7 - код диапазона от 60 до 125 кПа (только для АПМ-БРС, погрешность ±30 Па);
Заводской номер в виде цифрового обозначения наносится методом наклейки или методом лазерной печати на корпус преобразователей.
Пломбирование на преобразователях осуществляется с помощью наклеек (гарантийных пломб).
Нанесение знака поверки на преобразователи не предусмотрено.
Общий вид преобразователей в зависимости от модификации представлен на рисунках 1 - 2. Места нанесения знака утверждения типа, заводского номера и нанесения гарантийных пломб на преобразователи представлены на рисунках 3 - 5.

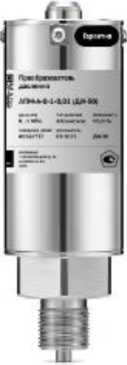

Рисунок 1 - Общий вид преобразователей давления АПМ

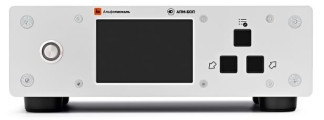

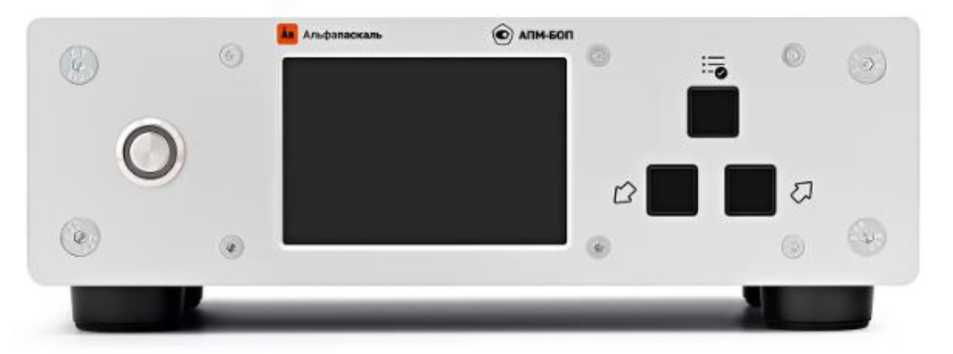

Рисунок 2 - Общий вид преобразователей давления АПМ модификаций АПМ-БОП и АПМ-БРС

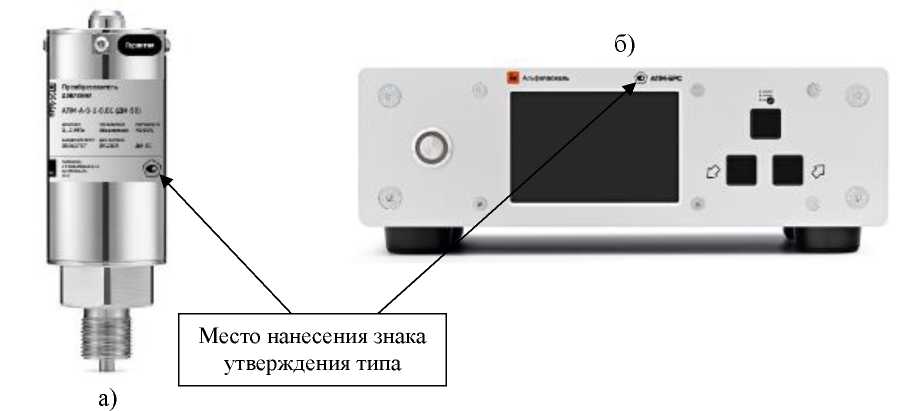

Рисунок 3 - Место нанесения знака утверждения типа в зависимости от модификации а — АПМ, б — АПМ-БОП и АПМ-БРС

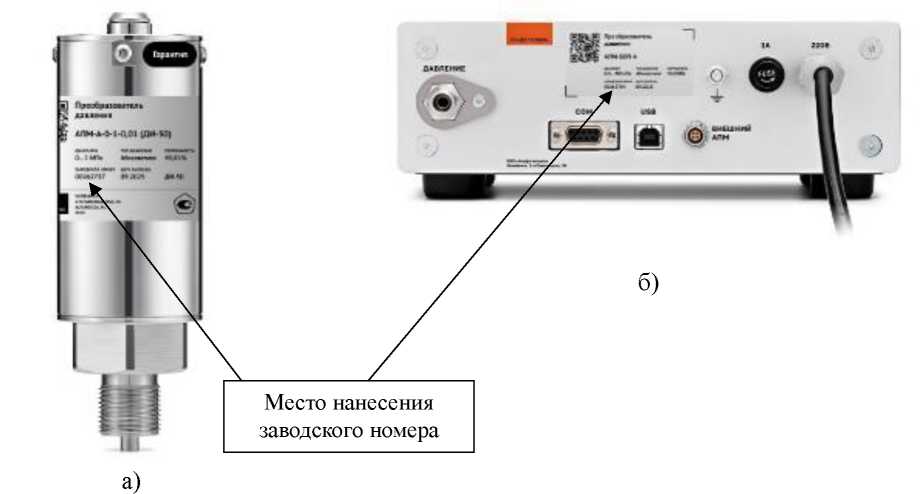

Рисунок 4 - Место нанесения знака заводского номера преобразователей в зависимости от модификации
а — АПМ, б — АПМ-БОП и АПМ-БРС
*лмчь-&-:-ао> <д>*-к»

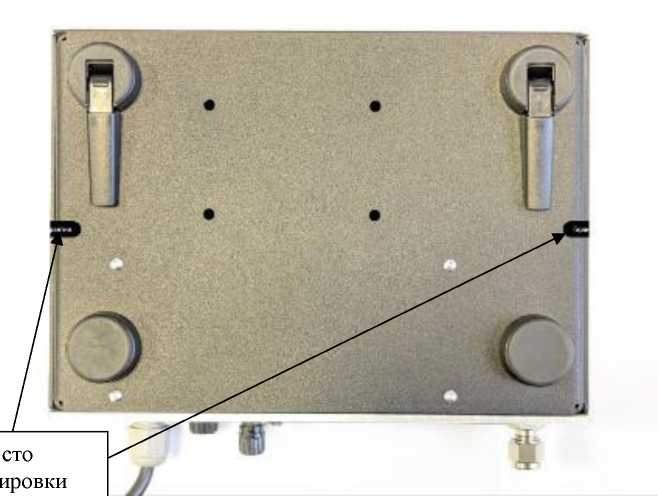

Рисунок 5 - Место нанесения гарантийных пломб в зависимости от модификации а — АПМ, б — АПМ-БОП и АПМ-БРС
Преобразователи функционируют под управлением программного обеспечения (ПО). ПО обеспечивает сбор и обработку измерительной информации, а также передачу данных на внешние устройства через коммуникационный порт.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Работа с преобразователями на ПК обеспечивается посредством специального внешнего ПО «Альфапаскаль. Все устройства» модуль «Преобразователи давления». Внешнее ПО выполняет взаимодействие с ПО преобразователя, производит отображение результатов измерений на экране монитора. Внешнее ПО не является метрологически значимым.
Идентификационные данные ПО предоставлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) ПО | Значение в зависимости от модификации | |
| АПМ | АПМ-БОП, АПМ-БРС | |
| Идентификационное наименование ПО | АПМ | АПМ-Б |
| Номер версии (идентификационный номер) ПО | 1.ХХ(1 | 1.ХХ(1 |
1) Цифровое обозначение «ХХ» (в диапазоне значений от 00 до 99) не относится
к метрологически значимой части ПО
Таблица 2 - Метрологические характеристики преобразователей давления АПМ
| Вид давления | Диапазоны измерений, МПа 1) 2) | Пределы допускаемой погрешности измерений давления | ||
| приведенной, % ДИ 3) | приведенной (от 0 до 50 % ДИ включ.), % 0,5-ди относительной (св. 50 до 100 % ДИ), % 3) | |||
| минимальный | максимальный | исполнение стандартное | исполнение ДИ-50 | |
| Избыточное | от 0 до 0,01 | от 0 до 100 | ±0,01 ±0,015 ±0,02 ±0,025 | - |
| от 0 до 0,1 | от 0 до 100 | - | ±0,01 ±0,015 ±0,02 ±0,025 | |
| Разрежение | от -0,01 до 0 | от -0,1 до 0 | ±0,01 ±0,015 ±0,02 ±0,025 | - |
| Избыточное-разрежение | от -0,005 до 0,005 | от -0,1 до 100 | ±0,01 ±0,015 ±0,02 ±0,025 | - |
| от -0,1 до 1 | от -0,1 до 100 | - | ±0,01 ±0,015 ±0,02 ±0,025 | |
| Абсолютное | от 0 до 0,1 | от 0 до 10 | ±0,01 ±0,015 ±0,02 | ±0,01 ±0,015 ±0,02 |
| от 0 до 0,1 | от 0 до 100 | ±0,025 | ±0,025 | |
Примечания:
ДИ - диапазон измерений, МПа.
1) Допускается выбор других единиц измерения давления, допущенных к применению в Российской Федерации.
2) В соответствии с заказом выбор диапазона преобразователя осуществляется в соответствии с приведённым диапазоном измерений от минимального до максимального включительно.
3) Конкретное значение погрешности указывается в паспорте и на корпусе преобразователя.
Таблица 3 - Метрологические характеристики преобразователей давления АПМ, модификации
| АПМ-БОП и АПМ | -БРС | ||
| Модификация | Диапазоны измерений абсолютного давления, кПа 1) | Пределы допускаемой погрешности измерений давления | |
| абсолютной, Па | относительной, % | ||
| АПМ-БОП-1 | от 30 до 125 | ±10 | - |
| АПМ-БОП-2 | от 0,5 до 125 | ±10 | - |
| АПМ-БОП-3 | от 0,7 до 125 | ±10 | - |
| АПМ-БОП-4 | от 0,5 до 125 включ. | ±10 | - |
| свыше 125 до 280 | - | ±0,008 | |
| АПМ-БОП-5 | от 0,7 до 125 включ. | ±10 | - |
| свыше 125 до 280 | - | ±0,008 | |
| АПМ-БРС-2 | от 0,5 до 125 | ±20 | - |
| АПМ-БРС-3 | от 0,7 до 125 | ±20 | - |
| АПМ-БРС-6 | от 60 до 125 | ±20 | - |
| АПМ-БРС-7 | от 60 до 125 | ±30 | - |
Примечание:
1) Допускается выбор других единиц измерения давления, допущенных к применению в Российской Федерации.
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение в зависимости от модификации | |
| АПМ | АПМ-БОП, АПМ-БРС | |
| Габаритные размеры, мм, не более - длина - ширина - высота - диаметр | - 200 75 | 250 250 120 - |
| Масса, кг, не более | 2 | 3,5 |
| Рабочая среда | воздух, азот, вода, неагрессивные газы и жидкости | воздух, азот |
| Параметры электрического питания: - напряжения питания постоянного тока, В - напряжение питания переменного тока, В - частота переменного тока, Гц | от 9 до 13 -- | - 220±22 50 |
| Потребляемый ток, не более, мА | 100 | 1000 |
| Интерфейс подключения к внешним устройствам | RS485, Modbus RTU | RS232, USB |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - тряска, вибрация и удары | от +15 до +28 от 20 до 80 от 84 до 106,7 не допускаются | |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет | 10 |
методом наклейки или методом лазерной печати на корпус преобразователей, а также на титульные листы паспорта и руководства по эксплуатации типографским методом.
Таблица 6 — Комплект поставки
| Наименование | Обозначение | Количество |
| Преобразователь давления | АПМ, АПМ-БОП, АПМ-БРС (в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации | АП.084.000.000 РЭ | 1 экз. |
| Программное обеспечение для преобразователей давления. Руководство по эксплуатации | АП.084.000.001 РЭ | 1 экз. |
| Паспорт | АП.084.001.000 ПС | 1 экз. |
| Кабель подключения преобразователя давления АПМ | - | 1 шт. (по заказу) |
| Внешнее ПО «Альфапаскаль. Все устройства» | - | 1 экз. (по заказу) |
приведены в документе «Преобразователи давления АПМ. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Государственная поверочная схема для средств измерений разности давлений до 1-105 Па,
утвержденная Приказом Росстандарта от 10.03.2025 № 472
Государственная поверочная схема для средств измерений избыточного давления
до 4000 МПа, утвержденная Приказом Росстандарта от 20.10.2022 № 2653
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная Приказом Росстандарта от 06.12.2019 № 2900
ТУ 26.51.52-023-91357274-2024 Преобразователи давления АПМ. Технические условия
