| Номер в госреестре | 95698-25 |
| Наименование СИ | Калибраторы |
| Обозначение типа СИ | S0X |
| Изготовитель | Общество с ограниченной ответственностью "ГТЛАБ" (ООО "ГТЛАБ"), Нижегородская обл., г. Саров |
| Год регистрации | 2025 |
| Срок свидетельства | 16.06.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы SOX (далее - калибратор) предназначены для воспроизведения величины виброускорения при проведении поверки (калибровки) вибропреобразователей (акселерометров) и виброизмерительной аппаратуры в лабораторных и полевых условиях.
Калибраторы могут использоваться в качестве рабочего эталона 2 разряда в соответствии с Государственной поверочной схемой для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения.
Принцип действия калибратора основан на генерации механических колебаний синусоидальной формы с заданными характеристиками и поддержании их постоянными во времени с помощью датчика обратной связи.
Конструктивно калибратор представляет собой портативный электродинамический вибростенд, состоящий из электромагнитной системы, специально отобранного датчика обратной связи, электронной схемы управления, аккумуляторного отсека и разъёма питания, заключённого в металлический корпус. Рабочая поверхность стола вибростенда позволяет закреплять калибруемый вибропреобразователь с помощью шпильки или специальных переходников. Питание калибратора обеспечивается от внутреннего источника, сетевого адаптера или разъёма USB персонального компьютера.
Калибратор имеет модификации SO2, SO3, SO4. Модификации различаются значением частоты и амплитуды ускорения воспроизводимых колебаний. Модификации SO2 и SO4 имеют встроенный дисплей.
Нанесение знака поверки на калибратор не предусмотрено.
Маркировка калибратора, включая заводской номер, состоящий из цифр арабского алфавита, выполнена методом лазерной гравировки.

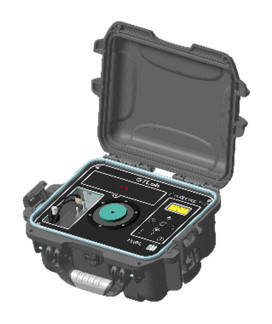

Внешний вид калибраторов, схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 1.
Место нанесения пломбы-этикетки
Место нанесения заводского номера
a) S02
N’DOOOO
S04
в) S04
б) S03
Дисплей
№Я0В7
GTLab
SOd
Рисунок 1 - Внешний вид калибратора
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение частоты воспроизводимых колебаний, Гц: - для S02 - для S03 - для S04 | 39,8; 79,6; 159,2; 636,6 40 79,6; 159,2 |
| Пределы допускаемой относительной погрешности частоты воспроизводимых колебаний, % | ±1 |
| Номинальное СКЗ ускорения воспроизводимых колебаний, м/с2: - для S02: - для частот 39,8; 79,6; 159,2 Гц - для частоты 636,6 Гц - для S03 - для S04 | от 1 до 10 1 2,5 от 1 до 10 |
| Пределы допускаемой относительной погрешности воспроизведения СКЗ ускорения, %: - для S02, S03 - для S04 | ±2 ±3 |
| Относительный коэффициент поперечных колебаний, %, не более: - для S02, S04 - для S03 | 5 7 |
| Коэффициент гармоник воспроизводимых колебаний, %, не более: - для S02, S04 - для S03 | 3 5 |
| Коэффициент влияния температуры окружающего воздуха на СКЗ ускорения воспроизводимых колебаний, %/°С | ±0,15 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +18 до +25 80 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В: - для S02 - для S03, S04 | 15,0±2 5,0±0,5 |
| Масса калибруемого датчика, г, не более: | |
| - для s02 | 200 |
| - для S03 | 250 |
| - для S04 | 300 |
| Масса, г, не более: | |
| - для S02 | 5000 |
| - для S03 | 1500 |
| - для S04 | 1160 |
| Габаритные размеры, мм, не более: | |
| - для S02(длинаxширинаxвысота) | 320x260x150 |
| - для S03 (диаметрхвысота) | 70x185 |
| - для S04 (диаметрхвысота) | 70x185 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 20 °C, % | от -10 до +50 до 80 |
нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографским способом в левом верхнем углу.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Калибратор S0X | S0X* | 1 шт. |
| Калибратор S0X. Паспорт | ГТБВ.402221.ХХХПС | 1 шт. |
| Калибраторы S0X. Руководство по эксплуатации | ГТБВ.440110.001РЭ | 1 экз. на партию |
| Комплект принадлежностей | по требованию | |
| * - исполнение по заказу (индивидуальное обозначение по конструкторской документации) | ||
приведены в ГТБВ.440110.001РЭ, раздел 2 «Использование по назначению».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГТБВ.440110.001ТУ «Калибраторы S0X. Технические условия».
