| Номер в госреестре | 95689-25 |
| Наименование СИ | Модули измерительные |
| Обозначение типа СИ | МИТН-6*20/20 |
| Изготовитель | Общество с ограниченной ответственностью "Завод промышленной электроники и спецтехники "Ангстрем" (ООО "Завод Ангстрем"), г. Ярославль |
| Год регистрации | 2025 |
| Срок свидетельства | 16.06.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерительные МИТН-6*20/20 (далее - модули) предназначены для измерений силы и напряжения переменного тока промышленной частоты.
Принцип действия модулей основан на измерении силы переменного тока на выходе трансформаторов тока и на измерении напряжения переменного тока на нижнем плече резистивно-емкостного делителя. Измеренные значения передаются через порт RS-485. Модули позволяют производить измерение силы переменного тока по шести отдельным каналам и напряжения переменного тока по одному каналу.
Конструктивно модули состоят из трансформаторов тока, резистивно-емкостного делителя, аналого-цифровых преобразователей, микропроцессора, управляющего процессом измерения, источника питания, гальванически изолированного преобразователя интерфейса RS-485 и размещены в корпусе из диэлектрического материала.
Заводской номер наносится на корпус модуля, на маркировочную наклейку, в виде цифрового кода любым технологическим способом.

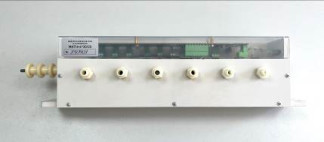

Общий вид модулей с указанием мест нанесения знака утверждения типа, заводского номера представлен на рисунке 1. Нанесение знака поверки на модули не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид модулей с указанием мест нанесения знака утверждения типа, заводского номера
Программное обеспечение (далее - ПО) модулей состоит из встроенного и внешнего ПО.
Внешнее ПО «RS-Connect» служит для вывода и представления результатов измерений на внешнем портативном компьютере и не является метрологически значимым.
Встроенное ПО установлено во внутренней памяти модуля и недоступно пользователю.
Встроенное ПО идентифицируется посредством указания версии в паспорте.
Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Микропрограмма |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы переменного тока при частоте 50 Гц, мА | от 0,2 до 30 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока при частоте 50 Гц, % | ±2 |
| Диапазон измерений напряжения переменного тока при частоте 50 Гц, кВ | от 0,4 до 20 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока при частоте 50 Гц, % | ±2 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24±5 |
| Ток потребления, мА, не более | 400 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 125х465х115 |
| Масса, кг, не более | 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +45 до 90 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку на корпус модуля любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль измерительный | МИТН-6*20/20 | 1 шт. |
| Паспорт | ПУИА.411181.501 ПС | 1 экз. |
приведены в разделе 10 «Методы контроля» паспорта ПУИА.411181.501 ПС.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106»;
Приказ Росстандарта от 24 февраля 2025 г. № 359 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц (Приложение А)»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В, в диапазоне частот 1-10-1 до 2-109»;
ПУИА.411181.501ТУ «Модуль измерительный МИТН-6*20/20. Технические условия».
