| Номер в госреестре | 95672-25 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1192 |
| Изготовитель | UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 16.06.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1192 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Принцип действия источников основан на выпрямлении напряжения сети с последующим импульсным преобразованием и подачей на стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные соединители и на схему измерения.
Источники представляют собой программируемые, регулируемые источники постоянного напряжения и силы постоянного тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Источники могут функционировать в режимах стабилизации напряжения; стабилизации тока; локального управления; дистанционного управления. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники имеют встроенные амперметр и вольтметр, обеспечивающие измерение напряжения и тока на нагрузке.
Источники питания выполнены в виде компактного моноблока со съемным сетевым кабелем питания. На передней панели расположены выходные клеммы, разъем USB, универсальный регулятор, клавиши настройки выходных напряжения/тока, цветной ЖКИ. На задней панели расположен разъем для подключения сетевого шнура питания и порты интерфейсов RS232, RS485, USB, LAN и вентилятор системы охлаждения.
Источники выпускаются в 6 модификациях АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-150-5, АКИП-1192-60-15, АКИП-1192-60-25, АКИП-1192-150-10, которые отличаются между собой значениями номиналов выходных напряжения/тока, уровнем пульсаций, значением нестабильности напряжения/тока/мощности.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится при помощи наклейки, размещаемой на задней панели корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
А
ГЛ’.Г|Й1г1ГГ1Г'Ш
с.с -
£lW
Б
45.209 v
4,5719 а
206.69 w
пн aMJV NoimjL
йигеЛ OVP ССР irne Ш 5w9i(№gd
Set Ltr* । ati oofl v e 5$-ййС V 06.МЭ AQ Q7.W4IA
Trw 50?00’-'й s

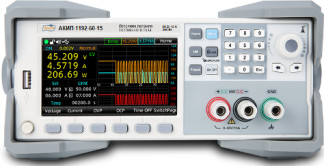

Рисунок 1 - Общий вид источников с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)
Г
В
н&иас
ЙЙ кинИННJ
г № I- - лС л.йл-1
.НййНШЬ
Г S>L2i-n- M-C«V

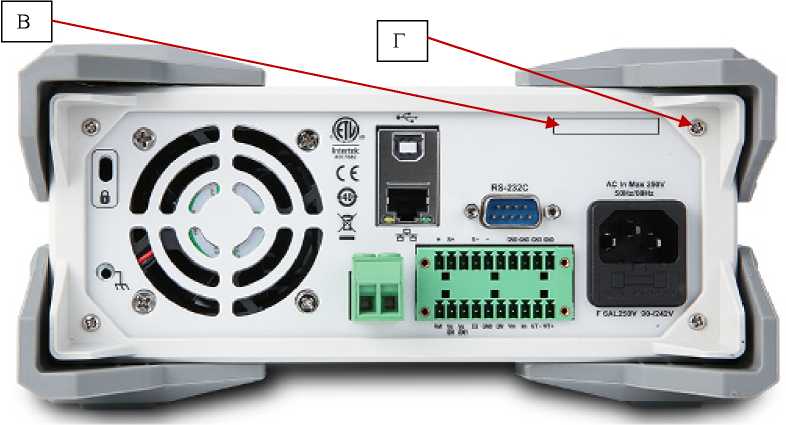

Рисунок 2 - Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО) | не ниже 1.01.0001 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон воспроизведения выходного напряжения, В: АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-60-15, АКИП-1192-60-25 | от 0 до 60 |
| АКИП-1192-150-5, АКИП-1192-150-10 | от 0 до 150 |
| Диапазон воспроизведения силы тока, А: АКИП-1192-60-5, АКИП-1192-150-5 | от 0 до 5 |
| АКИП-1192-60-10, АКИП-1192-150-10 | от 0 до 10 |
| АКИП-1192-60-15 | от 0 до 15 |
| АКИП-1192-60-25 | от 0 до 25 |
| Максимальная выходная мощность, Вт: АКИП-1192-60-5 | 100 |
| АКИП-1192-60-10, АКИП-1192-150-5 | 200 |
| АКИП-1192-60-15 | 360 |
| АКИП-1192-60-25, АКИП-1192-150-10 | 600 |
| Нестабильность выходного напряжения при изменении напряжения питания, В: АКИП-1192-60-5 | ±(0,0001-ивых+0,003) |
| АКИП-1192-60-10 | ±(0,0001-ивых+0,01) |
| АКИП-1192-60-15 | ±(0,0001-ивых+0,03) |
| АКИП-1192-60-25 | ±(0,0001-ивых+0,03) |
| АКИП-1192-150-5 | ±(0,0001-ивых+0,02) |
| АКИП-1192-150-10 | ±(0,0001-ивых+0,025) |
| Нестабильность выходного напряжения при изменении силы тока нагрузки, В: АКИП-1192-60-5 | ±(0,0001-ивых+0,003) |
| АКИП-1192-60-10 | ±(0,0001-ивых+0,01) |
| АКИП-1192-60-15 | ±(0,0001-ивых+0,03) |
| АКИП-1192-60-25 | ±(0,0001-ивых+0,03) |
| АКИП-1192-150-5 | ±(0,0001-ивых+0,02) |
| АКИП-1192-150-10 | ±(0,0001-ивых+0,025) |
| Нестабильность силы тока при изменении напряжения питания, А: АКИП-1192-60-5 | ±(0,0005-1вых+0,002) |
| АКИП-1192-60-10 | ±(0,0005-1вых+0,004) |
| АКИП-1192-60-15 | ±(0,0005-1вых+0,006) |
| АКИП-1192-60-25 | ±(0,0001-!вых+0,01) |
| АКИП-1192-150-5 | ±(0,001-1вых+0,01) |
| АКИП-1192-150-10 | ±(0,0005-!вых+0,01) |
Продолжение таблицы 2
| 1 | 2 |
| Нестабильность силы тока при изменении напряжения на нагрузке, А: АКИП-1192-60-5 АКИП-1192-60-10 АКИП-1192-60-15 АКИП-1192-60-25 АКИП-1192-150-5 АКИП-1192-150-10 | ±(0,0005-1выХ+0,002) ±(0,0005-1выХ+0,004) ±(0,0005-1выХ+0,006) ±(0,0001-!выХ+0,01) ±(0,001-1вых+0,01) ±(0,0005-!вых+0,01) |
| Разрешение при установке напряжения, мВ | 1 |
| Разрешение при установке силы тока, мА | 0,1 |
| Разрешение при измерении напряжения, мВ: АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-60-15, АКИП-1192-60-25 - диапазон измерений до 10 В - диапазон измерений от 10 В АКИП-1192-150-5, АКИП-1192-150-10 - диапазон измерений до 100 В - диапазон измерений от 100 В | 0,1 1 1 10 |
| Разрешение при измерении силы тока, мА: АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-150-5, АКИП-1192-150-10 АКИП-1192-60-15, АКИП-1192-60-25 - диапазон измерений до 10 А - диапазон измерений от 10 А | 0,1 0,1 1 |
| Пределы допускаемой абсолютной погрешности при установке напряжения, В: АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-60-15, АКИП-1192-60-25 АКИП-1192-150-5 АКИП-1192-150-10 | ±(0,0003^вых+0,005) ±(0,0004^вых+0,03) ±(0,0003^вых+0,02) |
| Пределы допускаемой абсолютной погрешности при установке силы тока, А: АКИП-1192-60-5 АКИП-1192-60-10, АКИП-1192-150-5 АКИП-1192-60-15 АКИП-1192-60-25, АКИП-1192-150-10 | ±(0,001-!вых+0,005) ±(0,001<!вых+0,01) ±(0,001-!вых+0,015) ±(0,001-!вых+0,025) |
| Пределы допускаемой основной абсолютной погрешности при измерении напряжения, В: АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-60-15, АКИП-1192-60-25 АКИП-1192-150-5 АКИП-1192-150-10 | ±(0,0003^вых+0,005) ±(0,0004^вых+0,03) ±(0,0003^вых+0,02) |
| Пределы допускаемой основной абсолютной погрешности при измерении силы тока, А: АКИП-1192-60-5 АКИП-1192-60-10, АКИП-1192-150-5 АКИП-1192-60-15 АКИП-1192-60-25, АКИП-1192-150-10 | ±(0,001-!вых+0,005) ±(0,001-1вых+0,01) ±(0,001-!вых+0,015) ±(0,001-!вых+0,025) |
Продолжение таблицы 2
| 1 | 2 |
| Уровень пульсаций напряжения (среднеквадратическое | |
| значение), мВ, не более: | |
| АКИП-1192-60-5 | 1,8 |
| АКИП-1192-60-10 | 2,8 |
| АКИП-1192-60-15 | 5,3 |
| АКИП-1192-60-25 | 7,1 |
| АКИП-1192-150-5 | 10,6 |
| АКИП-1192-150-10 | 17,7 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания напряжение переменного тока, В частота переменного тока, Г ц | от 207 до 253 50 |
| Масса, кг, не более АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-60-15, АКИП-1192-150-5 АКИП-1192-60-25, АКИП-1192-150-10 | 4,0 4,5 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 215х88х374 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % | от 0 до +40 от 20 до 80 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность источников питания
| Наименование | Обозначение | Количество шт./экз. |
| Источник питания | АКИП-1192 1) | 1 |
| Кабель питания | - | 1 |
| Интерфейсный кабель USB | - | 1 |
| Руководство по эксплуатации на CD-диске | - | 1 |
| 1) Модификация по заказу | ||
приведены в разделе «Порядок работы» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1192».
