| Номер в госреестре | 95671-25 |
| Наименование СИ | Модули измерения влажности |
| Обозначение типа СИ | MHS-100 |
| Изготовитель | Общество с ограниченной ответственностью "Эрствак" (ООО "Эрствак"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 16.06.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерения влажности MHS-100 (далее по тесту - модули) предназначены для измерений относительной влажности, устанавливаются в климатических и иных камерах, где важна устойчивость к высоким температурам. Модули могут быть использованы в различных отраслях хозяйственной деятельности.
Модули измерения влажности MHS-100 представляют собой бескорпусные модули, обеспечивающие единый канал аналогового вывода для измерения относительной влажности.
Модули оснащены автоматической температурной компенсацией во всем диапазоне рабочих температур с помощью встроенного датчика Pt1000. Внешняя температурная компенсация для выходного сигнала не требуется.
Модули MHS-100 не поддерживают функцию нагрева датчика или химической продувки.
Модули выпускаются с датчиком в пластиковом корпусе или в корпусе из нержавеющей стали. Датчик в пластиковом корпусе выпускается в двух размерах: стандартном и удлиненном (400 мм). Стандартный датчик в пластиковом корпусе и датчик в корпусе из стали имеют одинаковый диапазон рабочих температур (от -70 °C до +180 °C). Удлиненный датчик 400 мм подходит для работы при температурах от -70 °C до +120 °C. Диапазон рабочих температур также зависит от фильтра (таблица 1).
аблица 1 - Типы и свойства фильтров
| Тип фильтра | Диаметр | Размер пор | Диапазон температур | |
| Пластмассовая сетка (самое быстрое время реагирования) | 12 мм | - | от -20 °C до +80 °C (от -4 °F до +176 °F) | |
| Мембрана | 12 мм | 0,2 мкм | от -20 °C до +80 °C (от -4 °F до +176 °F) | |
| Пористый ПТФЭ (общего назначения) | 12 мм | 8 мкм | от -70 °C до +180 °C (от -94 °F до +356 °F) | |
| Спеченная нержавеющая сталь | 12 мм | 38 мкм | от -70 °C до +180 °C (от -94 °F до +356 °F) | |
| Сетка из ПФС с тканью из нержавеющей стали | 12 мм | 15 мкм | от -70 °C до +180 °C (от -94 °F до +356 °F) | |
Пломбирование модулей не производится, ограничение доступа обеспечивается конструкцией. Внешний вид модулей, нанесения знаков утверждения типа и поверки, заводского номера приведены на рисунках 1-2.
Заводской номер наносится типографским способом в виде наклейки на дополнительный корпус в формате «ХХХХХХХ» (где ХХХХХХХ - обозначение из 7 цифр).
Датчик модуля в пластиковом корпусе
Фильтр (пористый ПТФЭ (общего назначения))
Дополнительный корпус для модуля
Место нанесения знака поверки
Место нанесения заводского номера

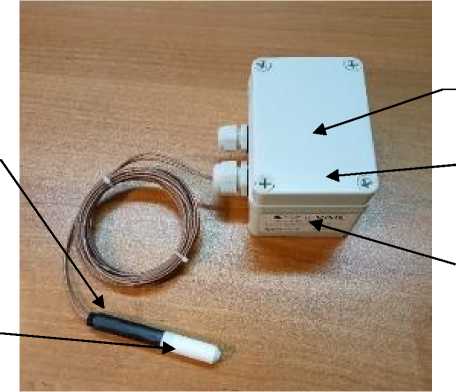

Рисунок 1 - Общий вид модуля MHS-100 с датчиком в стандартном пластиковом корпусе
Датчик модуля в удлиненном корпусе из нержавеющей стали
Фильтр (спеченная нержавеющая сталь)
заводского номера
знака поверки
Место нанесения

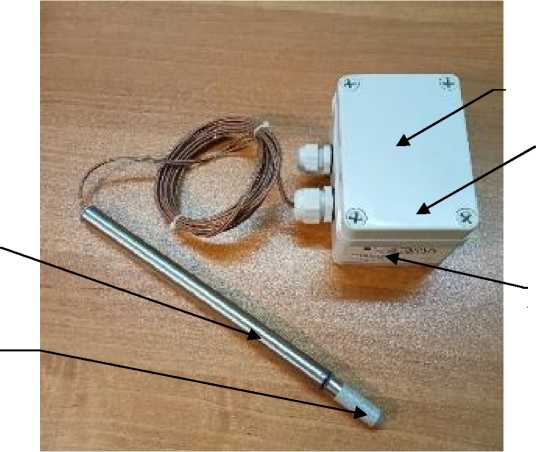

Рисунок 2 - Общий вид модуля MHS-100 с датчиком в удлиненном корпусе из нержавеющей стали
Дополнительный корпус для модуля Место нанесения
Метрологические и основные технические характеристики приведены в таблицах 2-3.
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений относительной влажности, % | от 10 до 98 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, %, не более | ± 3 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Условия эксплуатации - повышенная рабочая температура, °С, не более - пониженная рабочая температура, °С, не ниже - относительная влажность воздуха, % - атмосферное давление, гПа (мм. рт. ст.) | +180 (для модуля с датчиком в стандартном корпусе) +120 (для модуля с датчиком в удлиненном корпусе) - 70 от 10 до 98 от 840 до 1067 (от 630 до 800) |
| Габаритные размеры модуля (диаметр* длина), мм, не более: с датчиком в стандартном корпусе с датчиком в удлиненном корпусе Габаритные размеры корпуса для модуля (длина*ширина*высота), мм, не более | 012,0*85,5 012*403,0 110,0*76,0*70,0 |
| Наименование характеристики | Значение |
| Масса, г, не более: модуля с датчиком в стандартном корпусе модуля с датчиком в удлиненном корпусе корпуса для модуля | 3 5 (пластиковый корпус) 55 (корпус из нержавеющей стали) 70 (пластиковый корпус) 110 (корпус из нержавеющей стали) 260 |
| Длина кабеля, м, не более: для модуля с датчиком в стандартном корпусе модуля с датчиком в удлиненном корпусе | 0,6/1,55/2,9 1,55 |
| Максимальный потребляемый ток, мА, не более | 30 |
| Рабочее напряжение, В, не более | 10-35 |
наносится типографским способом на титульные листы руководства по эксплуатации.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль измерения влажности | MHS-100 | 1 шт. |
| Фильтр | в зависимости от заказа | 1 шт. |
| Монтажный фланец (опция) | - | 1 шт. |
| Монтажный зажим (опция) | - | 1 шт. |
| Монтажный кронштейн с крышкой (опция) | - | 1 шт. |
| Дополнительный корпус (опция) | - | 1 шт. |
| Модуль измерения влажности MHS-100. Руководство по эксплуатации | - | 1 экз. |
приведены в части 3 «Техническое обслуживание» документа «Модуль измерения влажности MHS-100. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 21.11.2023 № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Модули измерения влажности MHS-100. Технические условия.
ТУ 26.51.51-033-16770013-2024.
