| Номер в госреестре | 95668-25 |
| Наименование СИ | Датчики давления и температуры |
| Обозначение типа СИ | MGT ДДТ-1 |
| Изготовитель | Общество с ограниченной ответственностью "МАГМАТЭК" (ООО "МАГМАТЭК"), г. Набережные Челны, Республика Татарстан |
| Год регистрации | 2025 |
| Срок свидетельства | 16.06.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления и температуры MGT ДДТ-1 (далее по тексту - датчики) предназначены для измерений давления и температуры жидкой среды на участке трубопровода скважины на месторождениях нефтяной и газовой отрасли промышленности.
Конструктивно датчики состоят из пластикового корпуса, металлического штуцера, измерительного модуля, преобразователя давления, температуры и элемента питания. Преобразователи давления и температуры расположены в штуцере и подключены к измерительному модулю. Электропитание датчика обеспечивает съемный элемент питания, который установлен в отдельном отсеке корпуса.
Принцип действия датчиков заключается в преобразовании данных, полученных со встроенных преобразователей давления и температуры, измерительным модулем, сохранении их во внутренней памяти и передачи этих данных на регистрирующее устройство.
В преобразователе температуры используется зависимость его внутреннего электрического сопротивления от температуры. Электрическое сопротивление преобразователя преобразуется в напряжение, которое оцифровывается и пересчитывается в температуру.
В преобразователе давления используются тензорезисторы, расположенные на мембране. Тензорезисторы включены по мостовой схеме, сбалансированной при атмосферном давлении. При подаче давления на мембрану электрическое сопротивление тензорезисторов изменяется пропорционально приложенному давлению. Прибор оцифровывает и пересчитывает напряжение разбаланса моста в давление.
Датчики имеют следующие исполнения, отличающиеся верхним пределом измерения давления: MGT ДДТ-1-10, MGT ДДТ-1-25, MGT ДДТ-1-40, MGT ДДТ-1-60.
Общий вид датчиков представлен на рисунках 1-2.
Конструкция датчиков не предусматривает нанесение на корпус знака поверки.
Опломбирование датчиков осуществляется стикер-наклейкой. Пломбировка выполнена с помощью полиэстерной клейкой ленты в виде прямоугольника, нанесенной на крышку с измерительным модулем датчика.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильдик при помощи лазерной гравировки или штамповки. Алюминиевый шильдик крепится на боковую часть корпуса датчика.
Изображение общего вида датчика с указанием места нанесения заводского номера представлено на рисунке 2.

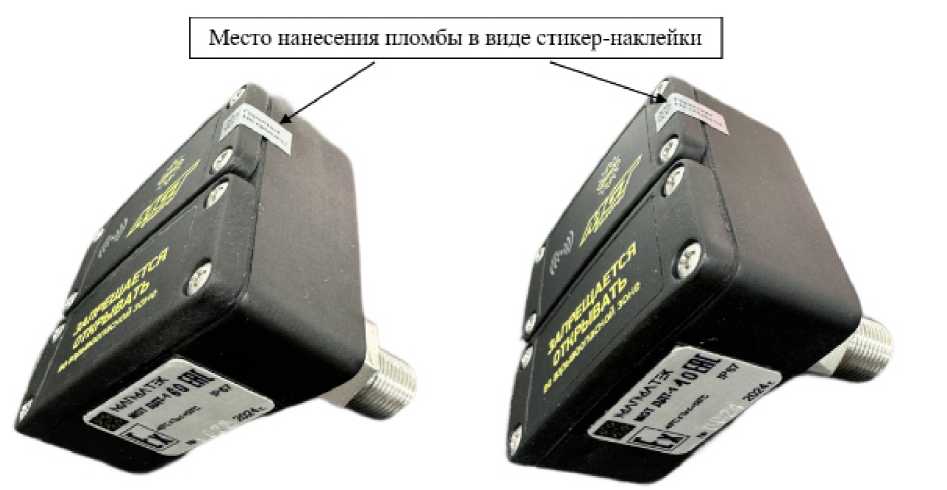

Рисунок 1 - Общий вид датчиков давления и температуры MGT-ДДТ^ с указанием места пломбирования

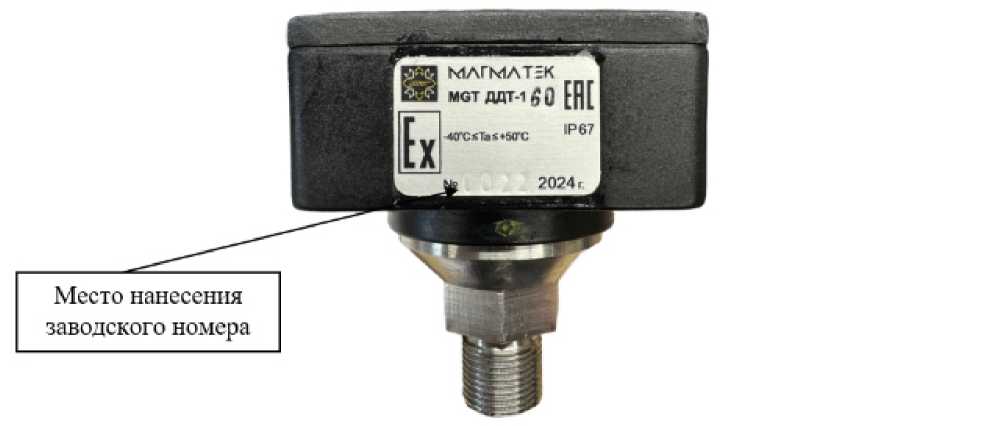

Рисунок 2 - Общий вид датчика с указанием места нанесения заводского номера
Датчики давления и температуры MGT ДДТ-1 имеют встроенное программное обеспечение (ВПО) и автономное программное обеспечение (ПО) «MGT Mobile». ВПО реализовано аппаратно и является метрологически значимым. Автономное ПО «MGT Mobile» устанавливается на мобильное устройство и предназначено для визуализации результатов измерений.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер) ПО, не ниже | 1.00 |
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное программное обеспечение и информацию, полученную в результате проведенных измерений. Защита ВПО и полученных данных от непреднамеренных и преднамеренных изменений соответствуют уровню «высокий» в соответствии с разделом 4 (п.4.5) рекомендации по метрологии Р 50.2.077-2014.
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений избыточного давления, МПа - для исполнения MGT ДДТ-1-10 - для исполнения MGT ДДТ-1-25 - для исполнения MGT ДДТ-1-40 - для исполнения MGT ДДТ-1-60 | от 0 до 10 от 0 до 25 от 0 до 40 от 0 до 60 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений избыточного давления, % | ±0,15 |
| Диапазон измерений температуры, °С | от -20 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
'аблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания: - сменный элемент питания, В | 3,6 |
| Диапазон показаний температуры, °С | от -40 до +50 |
| Габаритные размеры (ширинахдлинахвысота), мм, не более | 78х78х92 |
| Масса, кг, не более | 0,6 |
| Маркировка взрывозащиты | 1Ex ib IIB T3 Gb X |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +50 |
аблица 4 - Показатели надежности
| Наименование | Значение |
| Средняя наработка на отказ, ч, не менее | 80000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления и температуры 1) | MGT ДДТ-1 | 1 экз. |
| Паспорт | МГТ.11.00.00 ПС | 1 экз. |
| Руководство по эксплуатации | МГТ.11.00.00 РЭ | 1 экз. |
| Уплотнительное кольцо | _ | 1 шт. |
| 1) - исполнение в соответствии с заказом | ||
представлены в разделе 7 «Порядок проведения замеров» руководства по эксплуатации МГТ.11.00.00 РЭ «Датчик давления и температуры MGT ДДТ-1. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. №2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-002-13021587-2024 «Датчик давления и температуры «MGT ДДТ-1».
| Зарегистрировано поверок | 214 |
| Поверителей | 1 |
| Актуальность данных | 19.06.2025 |
