| Номер в госреестре | 95667-25 |
| Наименование СИ | Штангенциркули |
| Обозначение типа СИ | RGK SC |
| Изготовитель | Guilin Guanglu Measuring Instrument Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 16.06.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули RGK SC (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Штангенциркули изготавливаются в десяти модификациях RGK SCD-150, RGK SCM-II-200, RGK SCM-II-250, RGK SCM-II-300, RGK SCMM-200, RGK SCMM-250, RGK SCMM-300, RGK SC-II-200, RGK SC-II-250, RGK SC-II-300, отличающихся диапазоном измерений, наличием или отсутствуем глубиномера, типом отсчетного устройства и ценой деления.
Штангенциркули модификации RGK SCD-150 состоят из штанги со шкалой, подвижной рамки с цифровым отсчетным устройством, зажимающего элемента, нижних губок с плоскими измерительными поверхностями для измерений наружных размеров, верхних губок с кромочными измерительными поверхностями для измерений внутренних размеров и глубиномера. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch, frac). Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).
Штангенциркули модификаций RGK SCM-II-200, RGK SCM-II-250, RGK SCM-II-300 состоят из штанги со шкалой, подвижной рамки с отсчетным устройством с нанесенной шкалой нониуса, зажимающего элемента, устройства тонкой установки рамки, верхних губок с кромочными измерительными поверхностями для измерений наружных размеров, нижних губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно.
Штангенциркули модификаций RGK SCMM-200, RGK SCMM-250, RGK SCMM-300 состоят из штанги со шкалой, подвижной рамки с отсчетным устройством с нанесенной шкалой нониуса, зажимающего элемента, устройства тонкой установки рамки, нижних губок с плоскими измерительными поверхностями для измерений наружных размеров и верхних губок с кромочными измерительными поверхностями для измерений внутренних размеров.
Штангенциркули модификаций RGK SC-II-200, RGK SC-II-250, RGK SC-II-300 состоят из штанги со шкалой, подвижной рамки с цифровым отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, верхних губок с кромочными измерительными поверхностями для измерений наружных размеров, нижних губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).
Принцип действия штангенциркулей модификаций RGK SCM-II-200, RGK SCM-II-250, RGK SCM-II-300, RGK SCMM-200, RGK SCMM-250, RGK SCMM-300 основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей модификаций RGK SCD-150, RGK SC-II-200, RGK SC-II-250, RGK SC-II-300 основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет показаний производится по цифровому отсчетному устройству. На рамке корпуса находятся кнопки включения/выключения, установки нуля и выбора режима единиц измерений. Питание штангенциркуля осуществляется от встроенного источника питания (батарейки).
Общий вид штангенциркулей представлен на рисунках 1-4.
Пломбирование штангенциркулей не предусмотрено.
Нанесение знака поверки на корпус штангенциркулей не предусмотрено.
Заводской номер наносится на оборотную поверхность штанги в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, в виде гравировки.
Место нанесения заводского номера представлено на рисунке 5.
ТТТ _ „ „ _ „ .. ... о о Л S RGK _ ~ „
Штангенциркули выпускаются под товарным знаком , который наносится
на паспорт типографским методом, на нерабочую лицевую поверхность штанги или рамку, а также на футляр методом типографской печати. Цвет товарного знака может быть белым или черным.

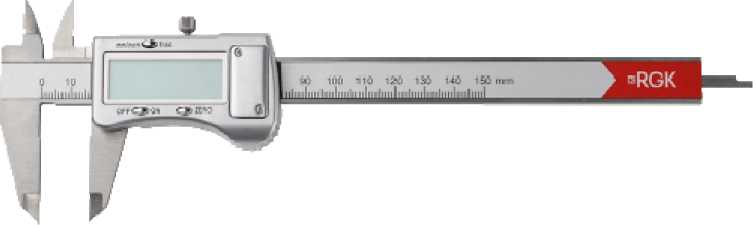

Рисунок 1 - Общий вид штангенциркулей модификации RGK SCD-150

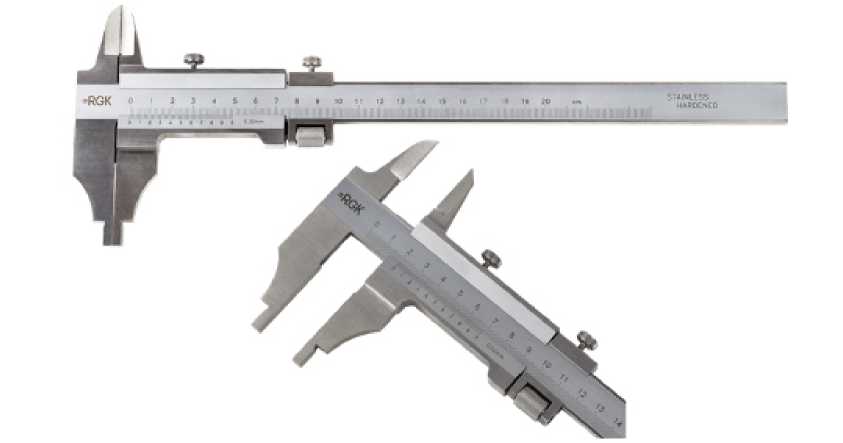

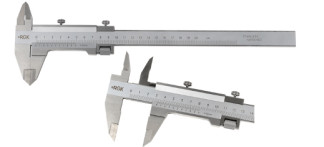

Рисунок 2 - Общий вид штангенциркулей модификаций RGK SCM-II-200, RGK SCM-II-250, RGK SCM-II-300

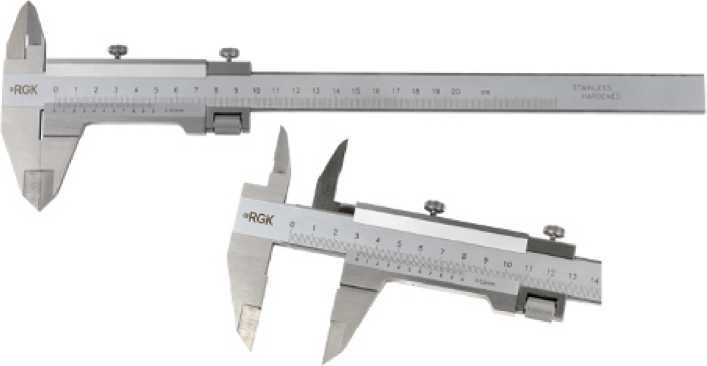

Рисунок 3 - Общий вид штангенциркулей модификаций RGK SCMM-200, RGK SCMM-250, RGK SCMM-300

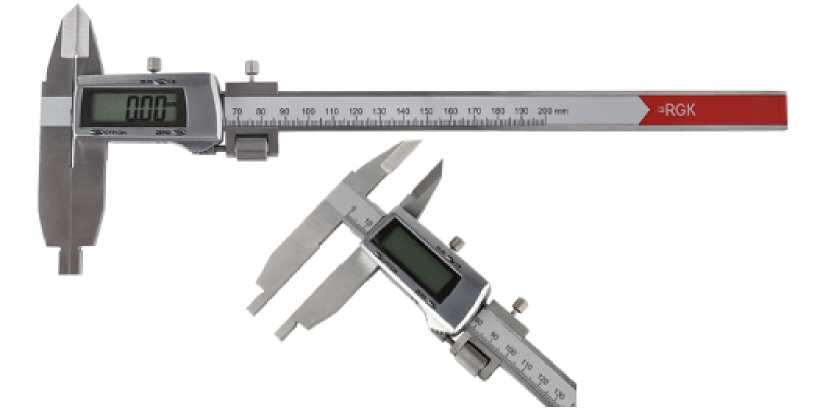

Рисунок 4 - Общий вид штангенциркулей модификаций RGK SC-II-200, RGK SC-II-250, RGK SC-II-300
Маста нанесения заводского номера

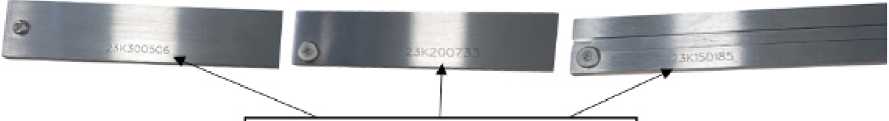

Рисунок 5 - Места нанесения заводского номера
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства штангенциркулей модификаций RGK SC-II-200, RGK SC-II-250, RGK SC-II-300 на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Таблица 1 - Метрологические характеристики штангенциркулей
| Модификация | Диапазон измерений длины1), мм | Цена деления/ шаг дискретности, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм |
| RGK SCD-150 | от 0 до 150 | 0,01 | ±0,03 | ±0,03 |
| RGK SCM-II-200 | от 0 до 200 | 0,1 | _ | ±0,1 |
| RGK SCM-II-250 | от 0 до 250 | |||
| RGK SCM-II-300 | от 0 до 300 | |||
| RGK SCMM-200 | от 0 до 200 | |||
| RGK SCMM-250 | от 0 до 250 | |||
| RGK SCMM-300 | от 0 до 300 | |||
| RGK SC-II-200 | от 0 до 200 | 0,01 | ±0,04 | |
| RGK SC-II-250 | от 0 до 250 | |||
| RGK SC-II-300 | от 0 до 300 |
1) За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Шероховатость Ra по ГОСТ 2789-73, мкм, не более кромочных измерительных поверхностей губок плоских и цилиндрических измерительных поверхностей губок | 0,63 0,032 |
| Допуск плоскостности и прямолинейности плоских измерительных поверхностей губок и допуск плоскостности торца штанги для штангенциркулей модификации RGK SCD-150, мм, не более | 0,01 |
| Допуск параллельности измерительных поверхностей губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм, не более | 0,03 |
| Допуск параллельности измерительных поверхностей губок с кромочными измерительными поверхностями для измерения внутренних размеров, мм, не более | 0,01 |
| Допуск параллельности плоских измерительных поверхностей губок для измерений наружных размеров, мм, не более | 0,03 |
| Отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм, не более | 0,03 |
| Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм, не более | 10 |
| Габаритные размеры (длина х высота х ширина), мм, не более RGK SCD-150 RGK SCM-II-200, RGK SCMM-200, RGK SC-II-200 RGK SCM-II-250, RGK SCMM-250, RGK SC-II-250 RGK SCM-II-300, RGK SCMM-300, RGK SC-II-300 | 236x77x25 350x120x20 400x120x20 440x160x20 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Масса, г, не более | |
| RGK SCD-150 | 220 |
| RGK SCM-II-200, RGK SC-II-200, RGK SCMM-200 | 480 |
| RGK SCM-II-250, RGK SCMM-250, RGK SC-II-250 | 520 |
| RGK SCM-II-300, RGK SCMM-300, RGK SC-II-300 | 600 |
| Расстояние между измерительными поверхностями губок с кромочными измерительными поверхностями для измерений внутренних размеров, | 1 0j03 |
| установленных на размер 10 мм для штангенциркулей модификаций RGK SCD-150, RGK SCMM-200, RGK SCMM-250, RGK SCMM-300, мм | 1U+0,07 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
Таблица 3 - Длина вылета губок
| Модификация | Длина губ плос измер! Ji поверх для из нару разме | вылета >ок с жими ттельны и ностями мерения жных ров, мм | Длина вылета губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм | Длина вылета губок с кромочными измерительными поверхностями для измерений наружных размеров, мм | Длина вылета губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм |
| не менее | не более | не менее | |||
| RGK SCD-150 | 38 | 42 | 16 | _ | _ |
| RGK SCM-II-200 | 50 | 63 | _ | 20 | 8 |
| RGK SCM-II-250 | 60 | 80 | _ | 25 | 10 |
| RGK SCM-II-300 | 63 | 100 | _ | 30 | 10 |
| RGK SCMM-200 | 50 | 63 | 16 | _ | _ |
| RGK SCMM-250 | 60 | 80 | 16 | _ | _ |
| RGK SCMM-300 | 63 | 100 | 22 | _ | _ |
| RGK SC-II-200 | 50 | 63 | _ | 20 | 8 |
| RGK SC-II-250 | 60 | 80 | _ | 25 | 10 |
| RGK SC-II-300 | 63 | 100 | _ | 30 | 10 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 16000 |
наносится на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенциркули1) | RGK SC | 1 шт. |
| Паспорт | _1) | 1 экз. |
| Футляр | _ | _ |
| Источник питания (батарейка)2) | _ | _ |
| 1) Модификация в соответствии с заказом; 2) Только для штангенциркулей с цифровым отсчетным устройством | ||
приведены в разделе 5 «Указания по эксплуатации» паспорта «Штангенциркули RGK SC. Паспорт».
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140—9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Guilin Guanglu Measuring Instrument Co., Ltd., Китай «Штангенциркули RGK SC».
