| Номер в госреестре | 95666-25 |
| Наименование СИ | Счетчики аэрозольных частиц |
| Обозначение типа СИ | MIRKIP B330 |
| Изготовитель | Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 16.06.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики аэрозольных частиц MIRKIP В330 (далее - счетчики) предназначены для измерений счетной концентрации частиц в воздухе и неагрессивных газах.
Принцип действия счетчиков - оптический, основан на измерении интенсивности рассеянного аэрозольными частицами лазерного излучения. При прокачке воздуха через измерительный объем аэрозольные частицы в пробе воздуха попадают в траекторию лазерного луча и рассеивают его. Рассеянный частицей свет собирается и фокусируется на фотоприемник, где световые импульсы преобразуются в электрические. Амплитуда электрического импульса пропорциональна размеру частицы, количество импульсов определяет число частиц в отобранной пробе. Расчет счетной концентрации аэрозольных частиц осуществляется программно с учетом объемного расхода прокачиваемой пробы.
Функционально счетчик состоит из измерительного датчика, пробоотборной системы и микропроцессорного устройства. Основными элементами измерительного датчика являются: источник света (лазерный диод), измерительный объем, фотоприемник, а также оптическая система, формирующая световой луч, и оптическая система, собирающая рассеянный аэрозольными частицами свет и фокусирующая его на фотоприемник. В пробоотборную систему входит вакуумный насос для прокачки воздуха и контрольный расходомер. Микропроцессорное устройство обрабатывает измерительные сигналы и обеспечивает управление работой счетчика.
Конструктивно счетчик выполнен в виде моноблока, внутри которого расположены все функциональные части, а также принтер для распечатки данных. Корпус изготовлен из нержавеющей стали. На передней панели счетчика расположен сенсорный дисплей, USB-порт и кнопка включения POWER. В верхней части корпуса находится пробоотборный вход, на задней панели - пробоотборный выход, разъем для подсоединения к сети питания и зарядки аккумуляторной батареи и порты Ethernet, USB, RS485 для передачи данных на внешние устройства, в том числе на персональный компьютер.
Результаты измерений представляются в виде дифференциальных или интегральных значений счетной концентрации аэрозольных частиц в измерительных каналах.
Питание счетчиков осуществляется от сети переменного тока и (или) от литий-ионной аккумуляторной батареи.
Счетчик является переносным прибором, при работе устанавливается на горизонтальную поверхность.

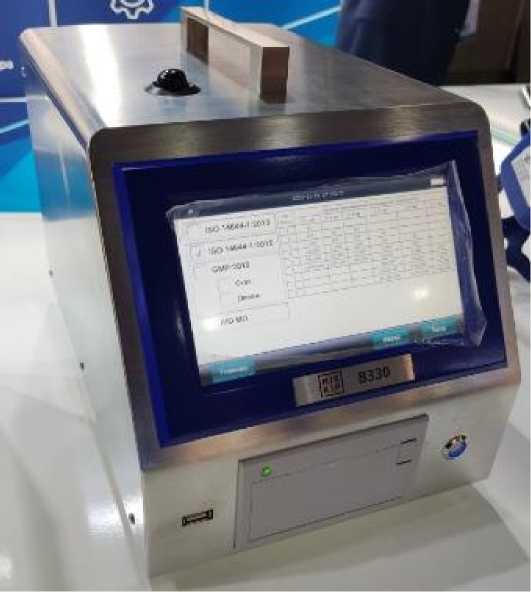

Общий вид счетчика представлен на рисунке 1.
Рисунок 1 - Общий вид счетчика
Идентификационные данные счетчика (тип, серийный номер, дата изготовления, товарный знак изготовителя) включены в его маркировку. Серийный номер имеет буквенно-цифровой формат (от восьми знаков и более).

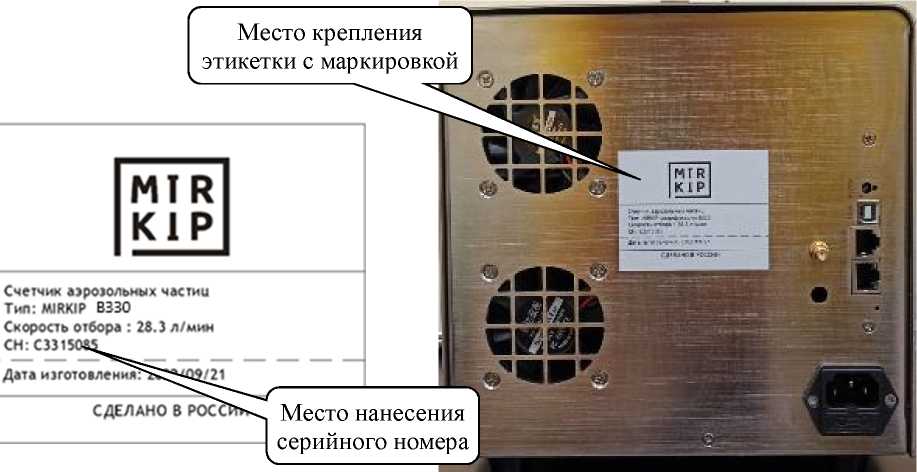

Маркировка наносится методом термопечати на пластиковую этикетку, которая крепится клеевым способом на заднюю поверхность корпуса счетчика. Маркировка представлена на рисунке 2, место крепления этикетки с маркировкой - на рисунке 3.
Пломбировка счетчика для ограничения несанкционированного доступа к местам настройки (регулировки) не предусмотрена.
Нанесение знака поверки непосредственно на счетчики не предусмотрено.
Рисунок 2 - Маркировка счетчика
Рисунок 3 - Вид счетчика сзади
Счетчики имеют встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции ПО: обработка сигналов, полученных с фотоприемника, отображение, хранение и передача измеренных данных на внешние устройства, управление работой счетчика. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО | не ниже V3.1.3 |
| Цифровой идентификатор ПО | _ |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений счетной концентрации аэрозольных частиц, дм-3 | от 10 до 35000 |
| Пределы допускаемой относительной погрешности измерений счетной концентрации аэрозольных частиц, % | ±20 |
| Номинальный объемный расход отбираемой аэрозольной пробы, дм3/мин | 28,3 |
| Пределы допускаемой относительной погрешности объемного расхода отбираемой аэрозольной пробы, % | ±5 |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Собственный фон, импульс/за 5 мин, не более | 1 |
| Диапазон пороговых значений*, мкм | от 0,3 до 10 |
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Г ц | от 198 до 242 от 49 до 51 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 240 215 285 |
| Масса, кг, не более | 9 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды при плюс 25 °С, %, не более - атмосферное давление, кПа | от +10 до +35 75 от 84 до 106,7 |
| * Пороговое значение измерительного канала соответствует минимальному размеру частиц, счет которых осуществляется в данном канале. | |
наносится на титульные листы паспорта и руководства по эксплуатации счетчиков методом компьютерной графики.
аблица 4 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик аэрозольных частиц MIRKIP B330 | _ | 1 шт. |
| Аккумуляторная батарея | _ | 1 шт. |
| Шнур питания | _ | 1 шт. |
| Изокинетический пробоотборник | _ | 1 шт. |
| Фильтр тонкой очистки | _ | 1 шт. |
| Предохранитель | _ | 1 шт. |
| Рулон бумаги для принтера | _ | 1 шт. |
| Футляр | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в подразделе 3.3 «Описание меню» документа «Счетчик аэрозольных частиц MIRKIP В330. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
ТУ 26.51.53-001-06719040-2022 «Счетчик аэрозольных частиц MIRKIP В330.
Технические условия».
