| Номер в госреестре | 95648-25 |
| Наименование СИ | Анализаторы газа |
| Обозначение типа СИ | АКОНТ-100 |
| Изготовитель | Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ»(АО НИЦ «ИНКОМСИСТЕМ»), г. Казань |
| Год регистрации | 2025 |
| Срок свидетельства | 09.06.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы газа АКОНТ-100 (далее - анализаторы) предназначены для автоматического непрерывного измерения концентрации газовых компонентов в отходящих промышленных газах и технологических потоках, выбросах промышленных предприятий и на объектах охраны окружающей среды.
Принцип действия анализаторов определяется принципом действия модулей, которые входят в их состав:
- модуль дифференциальной спектроскопии ультрафиолетового спектра: источник света испускает ультрафиолетовое излучение, которое по оптоволоконному кабелю попадает внутрь газовой проточной камеры. После частичного поглощения компонентами определяемого газа, излучение по оптоволоконному кабелю передается в спектрометр. Излучение рассеивается через дифракционную решетку и преобразуется в электрический сигнал на детекторе. Модуль используется для определения от 3 до 5 компонентов одновременно.
- электрохимический модуль: газ через мембрану диффундирует на измерительный (рабочий) электрод, выполненный из благородных металлов. Высвобождающиеся при этом электроны проходят через электролит и эталонный электрод, формируя во внешней цепи сигнал постоянного тока. Величина этого сигнала прямо пропорциональна концентрации детектируемого газа. Благодаря контрэлектроду, потенциал электродов остаётся на неизменном уровне, значительно повышая стабильность ячейки и улучшая её измерительные свойства. Модуль используется для измерения содержания O2.
- модуль на основе оксида циркония является разновидностью электрохимического модуля: определяемый газ и опорный газ разделены мембраной из ZrO2. При температуре свыше 770 K кристаллическая решетка ZrO2, легированная оксидами иттрия или кальция, становится проницаемой для ионов кислорода. Кислород через кристаллическую решетку ZrO2 течёт в сторону газа, с меньшим содержанием кислорода, стремясь выровнять парциальное давление, создавая поток ионов кислорода. Поток всегда направлен в сторону газа с меньшим парциальным давлением кислорода и создаёт на противоположных сторонах пластинки разность потенциалов, измеряемую электронной схемой. Модуль используется для измерения содержания O2.
- модуль инфракрасной фотометрии: инфракрасное излучение направляется через проточную камеру в детектор. Перед детектором либо перед камерой с образцом установлен светофильтр, поглощающий весь спектр, за исключением тех длин волн, которые способны поглощать молекулы определяемого газа. Параллельно размещён параллельный оптический канал, в котором стоит другая камера с эталонным газом, не поглощающим в инфракрасной части спектра. Исследуемый газ в камере для образца вызывает поглощение определённых длин волн, присущих природе этого газа в соответствии с законом Бугера-Ламберта-Бера. Ослабление этого излучения измеряется инфракрасным детектором, по степени поглощения определяют концентрацию исследуемого газа в газовой смеси.
Конструктивно анализаторы представляют собой автоматические приборы непрерывного действия в стационарном исполнении, отличающиеся друг от друга перечнем определяемых компонентов и диапазонами измерений.
На лицевой панели анализаторов расположены жидкокристаллический экран и кнопки для управления прибором. На задней панели расположены впускной и выпускной штуцеры для подключения газовых линий, разъемы для подключения внешних устройств и электрического питания. У анализаторов с внешним отсеком газа впускной и выпускной штуцеры расположены на этом отсеке.
Отбор пробы производится с помощью встроенного вакуумного насоса.
Результаты измерений содержания компонентов могут быть представлены в млн-1 (ppm), %, мг/м3.
Анализаторы имеют следующие выходные сигналы:
- аналоговые выходы по току от 4 до 20 мА;
- релейные выходы аварийных сигналов.
Дистанционный контроль и передача данных:
- интерфейсы RS-232 и RS-485.
Визуализация данных:
- показания, выводимые на ЖК-монитор анализатора.
Анализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение концентрации определяемого компонента;
- возможность проведения автоматической градуировки по заданному циклу;
- возможность автоматической установки нуля;
- отображение показаний результатов измерений на дисплее прибора;
- подача сигнализации при выходе за установленные значения порогов;
- формирование унифицированного выходного аналогового токового сигнала от 4 до 20 мА.

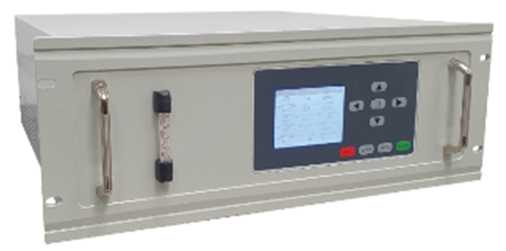

Общий вид анализаторов представлен на рисунке 1.
Не предусмотрено нанесение знака поверки на анализаторы. Анализаторы имеют заводские номера, которые наносятся на идентификационную табличку печатным способом в виде буквенно-цифрового обозначения, металлическим методом с наклейкой или клепанием на заднюю или боковую панель прибора (рисунок 2). Пломбирование от несанкционированного доступа не предусмотрено.
Рисунок 1 - Внешний вид анализаторов газа АКОНТ-100
Температура окр. среды, °C -20...+50
Электропитание -230110%, 50 Гц, 120 Вт
Заводской номер
Изотовлен 02.2024 г.
СВЕДЕНИЯ О ПРОИЗВОДИТЕЛЕ:
Акционерное общество Научно-инженерный центр «Инвшсистеи» 420095, г. Камне, ул. Восстания, 104 «И» тел.: +7(843) 212-5010,212-5020 wwwlncomsystem.ni | maiOlncomsystem.nl
Рисунок 2 - Идентификационная табличка
Анализаторы имеют встроенное программное обеспечение (далее - ПО). ПО осуществляет следующие функции:
- измерение содержания определяемого компонента;
- отображение результатов измерений на ЖК дисплее анализатора;
- передача результатов измерений по интерфейсу связи с ПК;
- контроль внешней связи (RS-232/ RS-485).
Влияние встроенного ПО учтено при нормировании метрологических характеристик анализаторов.
Анализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ver2017A 230209 1712 GN |
| Номер версии (идентификационный номер) ПО, не ниже | 0.2 |
| Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики анализаторов приведены в таблицах 2 - 4, показатели надежности - в таблице 5.
Таблица 2 - Основные метрологические характеристики анализаторов
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента1) | Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности, % | |
| Диоксид серы | SO2 | от 0 до 200 млн-1 | ±10 |
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 3000 млн-1 | ±6 | ||
| Оксид азота2) | NO | от 0 до 200 млн-1 | ±10 |
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 3000 млн-1 | ±8 | ||
| Диоксид азота3) | NO2 | от 0 до 200 млн-1 | ±10 |
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента1) | Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности, % | |
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 3000 млн-1 | ±8 | ||
| Кислород | О2 | от 0 до 25 % | ±5 |
| от 0 до 100 % | ±1 | ||
| Оксид углерода | CO | от 0 до 200 млн-1 | ±10 |
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 20 % | ±5 | ||
| Двуокись углерода | СО2 | от 0 до 200 млн-1 | ±10 |
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 20 % | ±5 | ||
| Аммиак | NH3 | от 0 до 1 % | ±10 |
| от 0 до 50 % | ±8 | ||
| от 0 до 100 % | ±6 | ||
| Сероводород | H2S | от 0 до 1 % | ±10 |
| 1) Диапазоны измерений и определяемые компоненты определяются при заказе и могут составлять от 1 до 5 компонентов. При заказе диапазона с верхним значением, отличным от приведенных в таблице 2, выбирают наименьший диапазон измерений, включающий это значение. 2) Прямое измерение (без применения конвертора NO2 ^ NO). 3) Возможно одновременное измерение содержания NO и NO2, как сумма NOx. | |||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 20 |
| Предел допускаемой вариации выходного сигнала от пределов допускаемой основной приведенной погрешности, % | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -20 °С до +15 °С включ. и св. +25 °С до +50 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности | ±1 |
| Время установления показаний (t90), с, не более: - модуль дифференциальной спектроскопии ультрафиолетового спектра | 30 |
| - модуль инфракрасной фотометрии - электрохимический модуль (в том числе с использованием модуля на | 90 |
| основе оксида циркония) | 90 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Расход анализируемого газа, л/мин | от 0,2 до 2,0 |
| Параметры электрического питания: - напряжение от источника переменного тока, В - частота переменного тока, Гц - потребляемая мощность, Вт | 230±10 % 50 120 |
| Габаритные размеры (длина х ширина1) х высота2)), мм, не более | 380х483х133 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 16 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации влаги), при +20 °С, %, не более - атмосферное давление, кПа | от -20 до +50 90 от 70 до 130 |
| 1) Стандартная ширина 19” для вставных блоков по ГОСТ Р МЭК 60297-3-101-2006. 2) Стандартная высота 3U для вставных блоков по ГОСТ Р МЭК 60297-3-101-2006. | |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч, не менее | 17520 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность поставки анализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки анализаторов
| Наименование | Обозначение | Количество |
| Анализатор газа | АКОНТ-100 | 1 шт. |
| Руководство по эксплуатации | ИНКС.26.51.53.150.001 РЭ | 1 экз. |
| Паспорт (формуляр) | ИНКС.26.51.53.110.001 ПС | 1 экз. |
приведены в Разделе 4 «ЭКСПЛУАТАЦИЯ» документа ИНКС.26.51.53.150.001 РЭ
«Анализаторы газа АКОНТ-100. Руководство по эксплуатации».
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ИнКС.26.51.53.150.001 ТУ Анализатор газа АКОНТ-100. Технические условия.
