| Номер в госреестре | 95645-25 |
| Наименование СИ | Устройства мониторинга |
| Обозначение типа СИ | УМ-20/30 SMART |
| Изготовитель | Акционерное общество "Связь инжиниринг М" (АО "Связь инжиниринг М"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 09.06.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства мониторинга УМ-20/30 SMART (далее - устройства) предназначены для работы в системе учета энергоресурсов. Устройства осуществляет сбор показаний с концентраторов и приборов учета энергоресурсов и передачу консолидированной информации по сети GSM.
Принцип действия устройств основан на получении, хранении, учете по времени данных концентраторов и приборов учета энергоресурсов, подключенных к устройствам по различным интерфейсам связи, а также передачи собранной информации на вышестоящие уровни автоматизированных систем.
Устройства предназначены для использования в составе интеллектуальных систем комплексного учёта энергоресурсов, систем коммерческого учёта электроэнергии и мощности, а также для организации связи с центром сбора, обработки и хранения информации.
Конструктивно устройства выполнены в пластиковом корпусе для установки на DIN-рейку. В корпусе размещена микропроцессорная плата, предназначенная для организации работы внешних интерфейсов, а также обработки и подготовки полученных данных для хранения их во внутренней памяти устройства и дальнейшей передачи на верхний уровень. На плате установлены разъёмы для обеспечения внешних подключений и элементы индикации работы устройства.
Устройства выпускаются в нескольких исполнениях: с номинальным переменным напряжением (220 В) и номинальным постоянным (48 В) напряжением по специальному запросу.
В целях обеспечения безопасности и предотвращения несанкционированного доступа к программируемым параметрам устройства, доступ к ним возможен только после ввода идентификатора и личного пароля пользователя. Все неудачные попытки входа в систему регистрируются в журнале событий. Структура условных обозначений модификаций устройств приведена на рисунке 1.

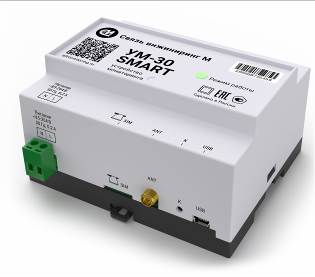

Общий вид устройства приведен на рисунке 2, места для нанесения пломбировочных наклеек указаны на рисунке 3.
Заводские номера наносятся в цифровом формате и в виде штрихкода на лицевой панели устройства на специальной наклейке, как показано на рисунке 2.
Место нанесения знака утверждения типа на лицевой панели устройств приведено на рисунке 2.
Знак поверки наносится в этикетку устройства и/или в свидетельство о поверке в виде оттиска.
УМ - ХХ SMART ХХХ - ХХ
I Тип модема:
2G - GSM 900/1800МГц
2G/3G - GSM 900/1800МГц и 900/2100МГц
2G/4G - GSM 900/1800МГц и 2500/2700МГц
2G/3G/4G - GSM 900/1800МГц, 900/2100МГц, 2500/2700МГц
------------------ Питание устройства:
220 - 220 В от источника переменного тока
48 - 48 В от источника постоянного тока
-------------------------------- Вариант исполнения:
20 - УМ-20 SMART
30 - УМ-30 SMART
Рисунок 1 - Структура условных обозначений

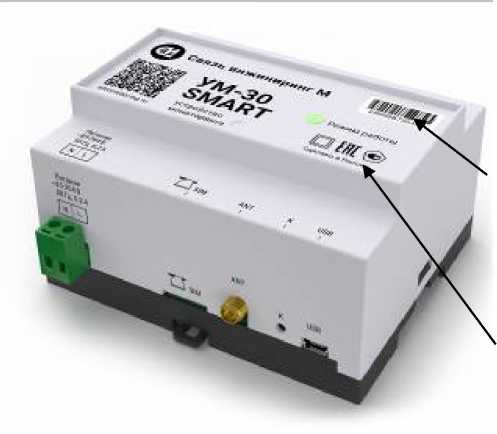

Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид устройств с указанием мест нанесения заводского номера и знака утверждения типа

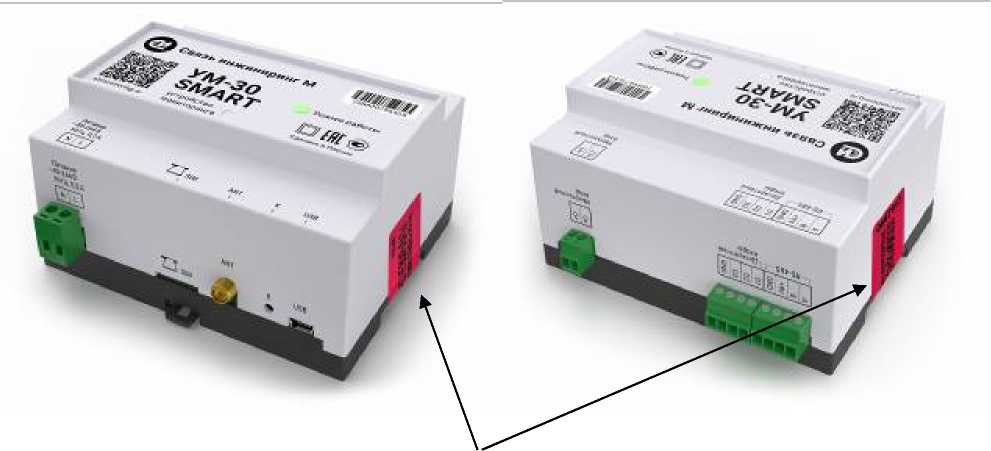

Место нанесения пломбировочных наклеек
Рисунок 3 - Места нанесения пломбировочных наклеек на боковые поверхности устройства
Устройства имеют встроенное программное обеспечение (далее по тексту - ПО), разработанное предприятием-изготовителем.
Встроенное ПО состоит из операционной системы реального времени и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование устройства.
Характеристики программного обеспечения приведены таблице 1.
| Таблица 1 - Идентификационные данные встроенного П | О |
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | - |
| Идентификационное наименование ПО | ВПО um-smart |
| Номер версии (идентификационный номер ПО) | не ниже v. 1.0 |
| Цифровой идентификатор ПО | СВЮМ.468266.171ВПО |
| Другие идентификационные данные | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение источника переменного тока, В | 220 |
| Номинальное напряжение источника постоянного тока, В | 48 |
| Пределы допускаемой абсолютной погрешности хода часов, с/сут | ± 2 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 10 |
| Количество опрашиваемых приборов, шт., не более | 2 |
| Рабочий диапазон температур, °С | от - 40 до + 70 |
| Относительная влажность воздуха при температуре + 25 °С, % | 80 |
| Диапазон температур транспортирования и хранения, °С | от - 40 до + 80 |
| Атмосферное давление, кПа (мм рт. ст.) | от 84 до 106 (от 630 до 800) |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 105x109x58 |
| Масса, кг, не более | 0,35 |
| Средняя наработка до отказа, ч, не менее | 150 000 |
| Среднее время восстановления, ч, не более | 24 |
| Средний срок службы, лет, не менее | 10 |
наносится на лицевую панель устройств лазерной гравировкой или другим способом, не ухудшающим качества и в этикетку, в раздел «Свидетельство о поверке» на самоклеющейся плёнке способом термопечати на термопринтере, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность устройств представлена в таблице 5.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Устройства мониторинга УМ-20/30 SMART (в зависимости от исполнения) | СВЮМ.468266.171 | 1 |
| Антенна (в зависимости от заказа) | Termit MB2700M-2Sm | 1 |
| Руководство по эксплуатации (на сайте изготовителя) | СВЮМ.468266.171 РЭ | 1 |
| Методика поверки (высылается по запросу) | - | 1 |
| Этикетка | СВЮМ.468266.171 ЭТ | 1 |
| Упаковка | СВЮМ 323229.093 | 1 |
приведены в разделе 5 «Порядок установки» руководства по эксплуатации СВЮМ.468266.171 РЭ.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счётчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными»;
ГОСТ 28906-91 «Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель»;
ТУ 26.30.11-039-76426530-2024 «Устройства мониторинга УМ-20/30 SMART.
Технические условия».
