| Номер в госреестре | 95644-25 |
| Наименование СИ | Резервуары горизонтальные стальные |
| Обозначение типа СИ | РГС |
| Изготовитель | Общество с ограниченной ответственностью "ГСК СтройТехМаш" (ООО "ГСК СтройТехМаш"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 09.06.2030 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные РГС (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов плотностью не более 860 кг/м3 при их приеме, хранении и выдаче.
Резервуары представляют собой горизонтальные цилиндрические емкости с усеченно-коническими или плоскими днищами.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение и выдача нефтепродукта производится через приемный и раздаточный патрубок, расположенный на днище резервуара.
Резервуары выпускаются в шести модификациях, различающихся номинальной вместимостью и количеством независимых отсеков:
РГСПД-25 - резервуар подземный двустенный номинальной вместимостью 25 м3;
РГСПД-40 - резервуар подземный двустенный номинальной вместимостью 40 м3;
РГСПД-40(30+10) - резервуар подземный двустенный номинальной вместимостью 40 м3, с двумя независимыми отсеками с номинальной вместимостью 30 и 10 м3.
РГСПД-50(25+25) - резервуар подземный двустенный номинальной вместимостью 50 м3, с двумя независимыми отсеками с номинальной вместимостью по 25 м3.
РГСД-12(6+6) - резервуар наземный двустенный номинальной вместимостью 12 м3, с двумя независимыми отсеками с номинальной вместимостью по 6 м3.
РГСД-20(10+10) - резервуар наземный двустенный номинальной вместимостью 20 м3, с двумя независимыми отсеками с номинальной вместимостью по 10 м3.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое обозначение и нанесен ударным способом на маркировочную табличку резервуара, закрепляемую на стенке технологического отсека (купольной шахты) одного из отсеков для резервуаров подземных исполнений и на крышке эксплуатационной горловины одного из отсеков резервуара или ложементе резервуара для резервуаров наземных исполнений.
Внешний вид резервуара подземного исполнения приведен на рисунке 1.
Внешний вид резервуара наземного исполнения приведен на рисунке 2.
Внешний вид маркировочной таблички резервуара приведен на рисунке 3.

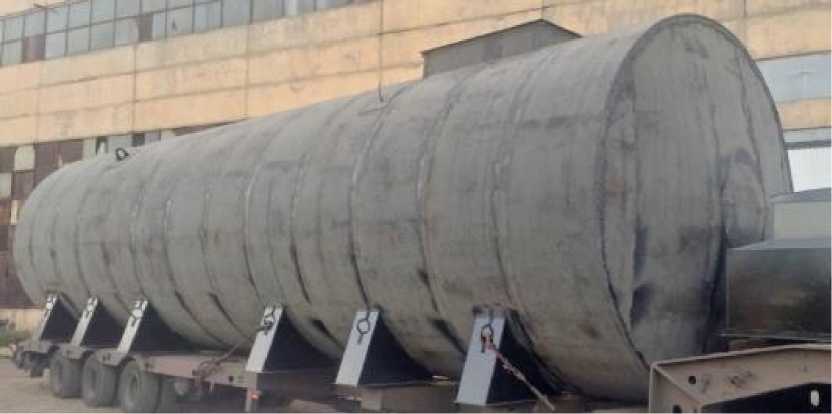

Рисунок 1 - Внешний вид резервуара стального горизонтального РГС подземного исполнения

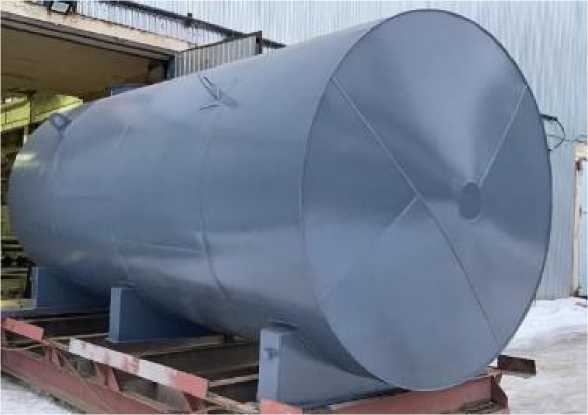

Рисунок 2 - Внешний вид резервуара стального горизонтального РГС наземного исполнения
Резервуар
Заводской №
Рабочее давление-под налив
Масса
Год изготовления
Клеймо ОГК
Телефон- В (495) 9Э9-98-4В emai
Рисунок 3 - Внешний вид маркировочной таблички резервуара
Пломбирование резервуаров не предусмотрено
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара (отсеков) при температуре 20 °С, м3 | |
| - модификации РГСПД-25 | 25 |
| - модификации РГСПД-40 | 40 |
| - модификации РГСПД-40(30+10) | 40 (30+10) |
| - модификации РГСПД-50(25+25) | 50 (25+25) |
| - модификации РГСД-12(6+6) | 12 (6+6) |
| - модификации РГСД-20(10+10) | 20 (10+10) |
| Пределы допускаемой относительной погрешности определения вместимости резервуара объемным методом, % | ±0,25 |
аблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +45 |
'аблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку резервуара фотохимическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной | РГС | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в главе 11 «Правила транспортировки, хранения и эксплуатации» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости» (часть 3-я);
ТУ 3650-001-87638622-2011 «Резервуары горизонтальные стальные РГС. Технические условия».
