Тестеры релейной защиты Релейта (далее - тестеры) предназначены для воспроизведений напряжения и силы переменного и постоянного тока, частоты переменного тока, фазового угла, для измерений интервалов времени.
Принцип действия тестеров в режиме воспроизведений основан на цифро-аналоговом преобразовании массива цифровых выборок силы и напряжения электрического тока, рассчитанных внутренним контроллером, с последующим усилением и их выдачей в виде аналоговых сигналов силы и напряжения электрического тока. В режиме измерений принцип действия заключается в аналогово-цифровом преобразовании входных сигналов с последующей обработкой данных внутренним контроллером.
Конструктивно тестеры выполнены в переносном корпусе с ручкой, которая фиксируется в нескольких положениях.
Тестеры выпускаются в модификациях Релейта 34, Релейта 63, отличающихся количеством каналов и метрологическими характеристиками.
Серийный номер наносится на маркировочную табличку, расположенную на задней стороне корпуса, любым технологическим способом в виде буквенно-цифрового кода.
Общий вид тестеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1-3. Нанесение знака поверки на тестеры не предусмотрено. Пломбирование мест настройки (регулировки) тестеров не предусмотрено.

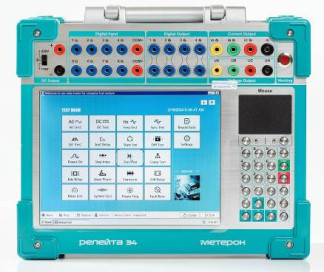

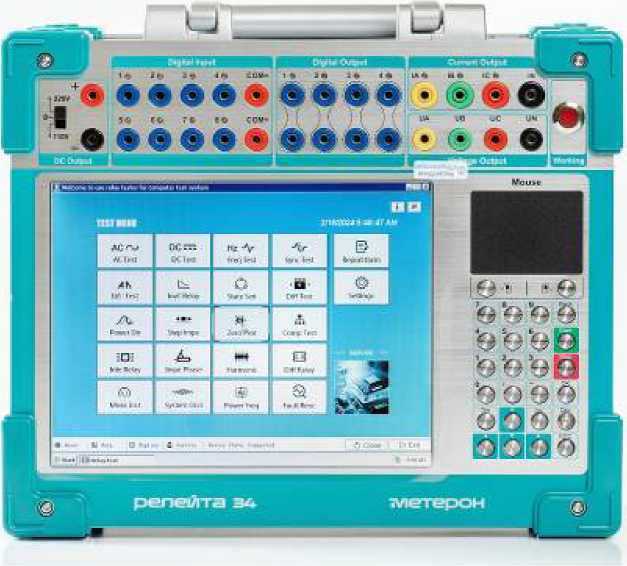

Рисунок 1 - Общий вид тестеров модификации Релейта 34

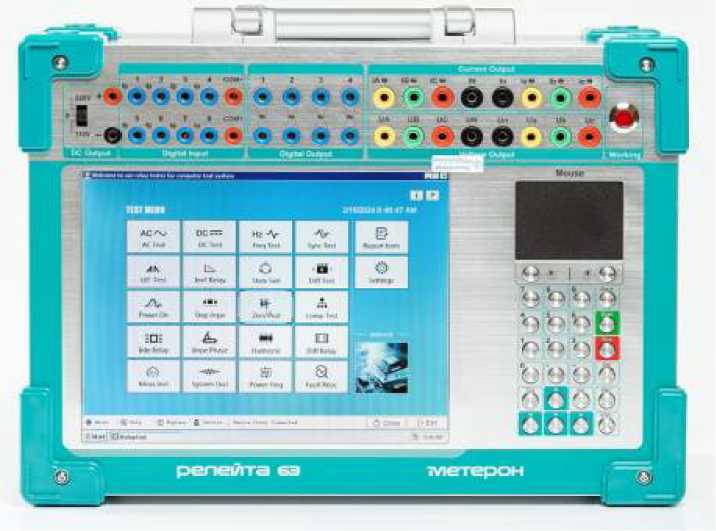

Рисунок 2 - Общий вид тестеров модификации Релейта 63
Место нанесения знака утверждения типа
Место нанесения серийного номера

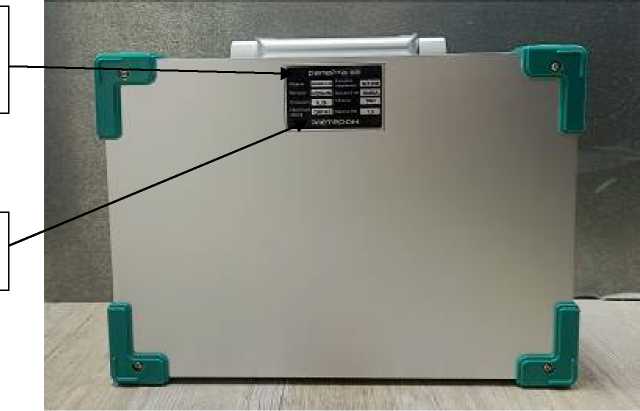

Рисунок 3 - Общий вид тестеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение (далее - ПО) тестеров состоит из встроенного и внешнего ПО.
Встроенное ПО реализовано аппаратно и разделено на метрологически значимую и незначимую части.
Метрологические характеристики тестеров нормированы с учетом влияния метрологически значимой части встроенного ПО.
Внешнее ПО, устанавливаемое на персональный компьютер, предусматривает различные экранные формы отображения информации, управляет настройками интерфейса тестеров и изменяет внешние электрические и временные параметры сигналов.
Внешнее ПО является метрологически незначимым.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО тестеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 1.X |
| Цифровой идентификатор ПО | - |
| Примечание - X - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений фазного напряжения переменного тока в диапазоне частот от 40 до 70 Гц, В | от 0 до 120 |
| Пределы допускаемой абсолютной погрешности воспроизведений фазного напряжения переменного тока, В | ±(0,002-U 1) + 0,005) |
| Диапазон воспроизведений линейного напряжения переменного тока в диапазоне частот от 40 до 70 Гц, В | от 0 до 240 |
| Пределы допускаемой абсолютной погрешности воспроизведений линейного напряжения переменного тока, В | ±(0,004- U 1)) |
| Диапазон воспроизведений силы переменного тока в диапазоне частот от 40 до 70 Гц, А: - для модификации Релейта 34: - в однофазном режиме - трехфазном режиме - для модификации Релейта 63: - в однофазном режиме - в шестифазном режиме (свыше 120 А в диапазоне частот от 50 до 70 Гц) | от 0 до 40 от 0 до 120 от 0 до 30 от 0 до 180 |
| Пределы допускаемой абсолютной погрешности воспроизведений силы переменного тока в однофазном режиме, А | ±(0,002-1 2) + 0,005) |
| Пределы допускаемой абсолютной погрешности воспроизведений силы переменного тока в трехфазном/шестифазном режиме, А | ±(0,004-1 2)) |
| Диапазон воспроизведений частоты переменного тока, Гц | от 5 до 1000 |
| Пределы допускаемой абсолютной погрешности воспроизведений частоты переменного тока, Гц | ±0,01 |
| Диапазон воспроизведений угла фазового сдвига между напряжением и током в диапазоне частот от 40 до 70 Гц, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности воспроизведений угла фазового сдвига между напряжением и током, ° | ±0,1 |
| Диапазон воспроизведений фазного напряжения постоянного тока, В | от -160 до +160 |
| Пределы допускаемой абсолютной погрешности воспроизведений фазного напряжения постоянного тока, В | ±(0,002-| U 1)| + 0,005) |
| Диапазон воспроизведений линейного напряжения постоянного тока, В | от 0 до 320 |
| Пределы допускаемой абсолютной погрешности воспроизведений линейного напряжения постоянного тока, В | ±(0,001- U 1)) |
| Диапазон воспроизведений силы постоянного тока, А | от -10 до +10 |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А | ±(0,005-|I 1)| + 0,005) |
| Диапазон измерений интервалов времени, с | от 0,001 до 9999 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс | 30 |
| 1) U - воспроизведенное значение напряжения, В. 2) I - воспроизведенное значение силы тока, А. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Количество каналов измерений интервалов времени, шт. | 8 |
| Количество каналов воспроизведений напряжения постоянного/переменного тока, шт.: - для модификации Релейта 34 - для модификации Релейта 63 | 3 6 |
| Количество каналов воспроизведений силы постоянного/переменного тока, шт.: - для модификации Релейта 34 - для модификации Релейта 63 | 3 6 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50 |
| Потребляемая мощность, Вт, не более | 3000 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - для модификации Релейта 34 - для модификации Релейта 63 | 328х168х250 390x280x170 |
| Масса, кг, не более: - для модификации Релейта 34 - для модификации Релейта 63 | 12,5 16,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, % | от -10 до +55 до 80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку, расположенную на задней стороне корпуса тестера, любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тестер релейной защиты | Релейта | 1 шт. |
| Руководство по эксплуатации «Тестеры релейной защиты Релейта 34» * | - | 1 экз. |
| Руководство по эксплуатации «Тестеры релейной защиты Релейта 63» * | - | 1 экз. |
| Примечание - * - состав определяется заказом. | ||
приведены в главе 4 «Работа с программным обеспечением» документов «Тестеры релейной защиты Релейта 34. Руководство по эксплуатации», «Тестеры релейной защиты Релейта 63. Руководство по эксплуатации».
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
«Тестеры релейной защиты Релейта. Стандарт предприятия».
