| Номер в госреестре | 95635-25 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1195 |
| Изготовитель | UNI-TREND TECHNOLOGY CO., LTD, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 09.06.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1195 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
По принципу действия источники относятся к программируемым линейным источникам питания. Источники имеют три канала с набором режимов и функций: регулируемые стабилизированные напряжение и сила постоянного тока; локальное управления; дистанционное управления. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники оснащены встроенной памятью для записи значений выходных параметров. Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева.
Управление и контроль режимами работы источников осуществляется встроенным микроконтроллером. На лицевой панели источников расположен дисплей с показаниями вольтметра, амперметра, ваттметра, функциональные клавиши, выходные клеммы трех каналов источника питания и регуляторы для установки выходных параметров напряжения и тока. На задней панели источников расположены: интерфейсы RS-232, USB и цифрового дистанционного управления; вентиляционное отверстие, переключатели напряжения питания и разъем сети питания.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются диапазонами установки выходных параметров.
Таблица 1 - Модификации источников,_______________________________________________
| Модификация | ивых, В/ 1вых, А/Рвых, Вт1) | ивых, В | 1вых, А | Рвых, Вт | ивых, В/ 1вых, А/Рвых, Вт2) |
| 1, 2 каналы | 3 канал | 4 канал USB | |||
| АКИП-1195/1 | от 0 до 30 / от 0 до 5 / 150 | от 0 до 6 или фиксированные значения 1,8 / 2,5 / 3,3 / 5,0 | 3 | 15 | 5 / 2 / 10 |
| АКИП-1195/2 | от 0 до 30 / от 0 до 3 / 90 | ||||
| Примечание: 1) ивых, В/ 1вых, А/Рвых, Вт - выходные значения напряжения, тока и максимальной мощности. 2) 4 канал USB используется для зарядки телефонов. Выходные характеристики этого канала не нормируются. | |||||
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

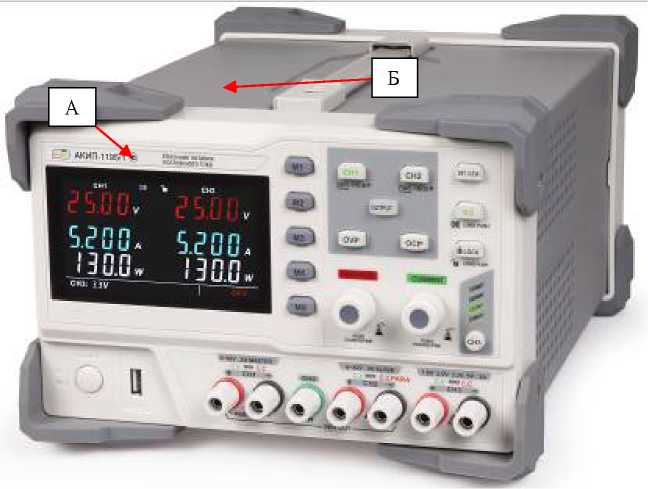

Рисунок 1 - Общий вид источников с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)

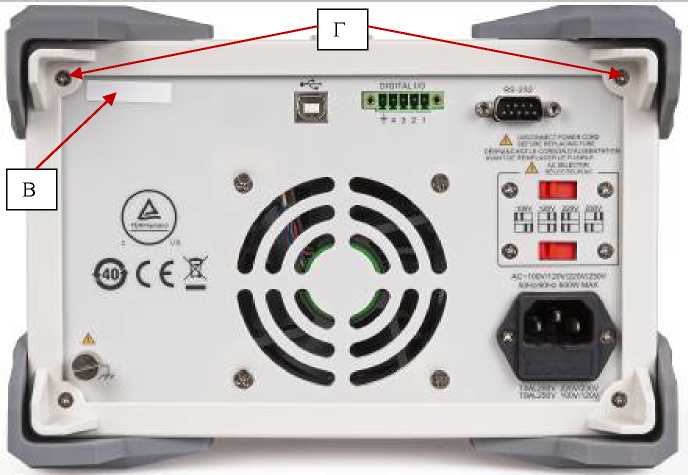

Рисунок 2 - Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО), не ниже | 1.01 |
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения_____________________________________________________________________
| Модификация | Каналы 1, 2 | Канал 3 |
| Пределы допускаемой абсолютной погрешности установки напряжения, В | ||
| АКИП-1195/1 | ±(0,001-U+0,030) | ±(0,03/U) |
| АКИП-1195/2 | ||
| Пределы допускаемой абсолютной погрешности измерения напряжения, В | ||
| АКИП-1195/1 | ±(0,001-U+0,030) | _ |
| АКИП-1195/2 | ||
| Примечания: U - значение напряжения постоянного тока, установленное/измеренное на источнике, В | ||
Таблица 4 - Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке
| Модификация | Нестабильность напряжения при изменении силы тока нагрузки, В | ||
| Каналы 1, 2 | Канал 3 | ||
| номинальный ток от 0 до 3 A включ. | номинальный ток св. 3 до 5 A включ. | ||
| АКИП-1195/1 | ±(0,0001-U+0,003) | ±(0,0002-U+0,005) | ±0,015 |
| АКИП-1195/2 | |||
Примечания:
U - значение напряжения постоянного тока, установленное на источнике, В
Таблица 5 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников_________________________________________
| Модификация | Нестабильность выходного напряжения при изменении напряжения питания источников, В | |
| Каналы 1, 2 | Канал 3 | |
| АКИП-1195/1 | ±(0,0001-U+0,003) | ±0,005 |
| АКИП-1195/2 | ||
| Примечания: U - значение напряжения постоянного тока, установленное на источнике, В | ||
Таблица 6 - Значения уровня пульсаций выходного напряжения
| Модификация | Уровень пульсаций выходного напряжения, не более, мВскз | |
| Каналы 1, 2 | Канал 3 | |
| АКИП-1195/1 АКИП-1195/2 | 1 | 2 |
Таблица 7 - Пределы допускаемой основной абсолютной погрешности установки и измерения силы тока
| Модификация | Пределы допускаемой абсолютной погрешности установки/измерения силы тока, А |
| Каналы 1, 2 | |
| АКИП-1195/1 | ±(0,005-1+0,002) |
| АКИП-1195/2 | |
| Примечания: I - значение силы постоянного тока, установленное на источнике, А | |
| Таблица 8 - Пределы допускаемых значений нестабильности силы выходного тока | |
| при изменении нап | ряжения на нагрузке |
| Модификация | Нестабильность силы тока при изменении напряжения на нагрузке, А |
| Каналы 1, 2 | |
| АКИП-1195/1 АКИП-1195/2 | ±(0,002-1+0,003) |
| Примечания: I - значение | силы постоянного тока, установленное на источнике, А |
Таблица 9 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения питания
| Модификация | Нестабильность силы тока при изменении напряжения питания, А |
| Каналы 1, 2 | |
| АКИП-1195/1 АКИП-1195/1 | ±(0,002-1+0,003) |
| Примечания: I - значение силы постоянного тока, установленное на источнике, А | |
Таблица 10 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 11 - Основные технические характеристики источников питания
| Наименование характеристики | Значение |
| Напряжение питания, В | от 90 до 110 от 108 до 132 от 198 до 242 от 207 до 253 |
| Частота напряжения питания, Гц | 50 / 60 |
| Масса, кг, не более АКИП-1195/1 АКИП-1195/2 | 8,8 10,2 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 240х168х347 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более | от +5 до +40 80 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 12 - Комплектность источников питания
| Наименование | Обозначение | Количество шт./экз. |
| Источник питания | АКИП-1195 1) | 1 |
| Кабель питания | - | 1 |
| Руководство по эксплуатации на CD-диске | - | 1 |
| 1) Модификация по заказу | ||
приведены в разделах «РАБОТА С ПРИБОРОМ» и «НАСТРОЙКА ПРИБОРА» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1195».
