Преобразователи избыточного, абсолютного и дифференциального давления МТК, 95631-25

Назначение

Преобразователи избыточного, абсолютного и дифференциального давления МТК (далее - преобразователи) предназначены для измерений и преобразований избыточного, абсолютного и дифференциального давления жидкостей, газов и пара в унифицированный аналоговый выходной сигнал силы постоянного тока и(или) в цифровой сигнал на базе HART-протокола.

Описание

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами.

Конструктивно преобразователи состоят из штуцера, корпуса, чувствительного элемента, электронного преобразователя и выносных разделительных мембран (в зависимости от серии преобразователя).

Преобразователи выпускаются в сериях: МТК 1000, МТК 2000, МТК 3000, МТК 4000, МТК 5000, отличающихся видом измеряемого давления, внешним видом, наличием или отсутствием разделительных мембран, метрологическими и техническими характеристиками.

Каждая серия преобразователей представлена модификациями со следующей структурой условного обозначения:

Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10-Х11-Х12-Х13-Х14-Х15-Х16-Х17

Х1 - серия преобразователя:

МТК 1000 - преобразователь избыточного давления;

МТК 2000 - преобразователь абсолютного давления;

МТК 3000 - преобразователь дифференциального давление;

МТК 4000 - преобразователь избыточного давления с разделительной мембраной;

МТК 5000 - преобразователь дифференциального давления с выносными разделительными мембранами.

X2 - выходной сигнал:

1 - от 4 до 20 мА, HART;

2 - от 4 до 20 мА.

X3 - жидкокристаллический дисплей (далее - ЖКИ):

М0 - без ЖКИ;

М1 - с ЖКИ (LCD - дисплей);

М2 - с ЖКИ (LED - дисплей).

X4 - диапазон температур окружающей среды:

Т0 - от минус 20 °С до плюс 80 °С;

Т1 - от минус 55 °С до плюс 80 °С (только для серии МТК 1000).

X5 - диапазон измерений давления (в коде заказа указан диапазон измерений преобразователей, перенастройка диапазона измерений допускается до 1:10 от выбранного диапазона измерений):

- для серий МТК 1000, МТК 3000, МТК 4000, МТК 5000:

А(0.. ,40кПа) - от 0 до 40 кПа;

B(0. 100кПа) - от 0 до 100 кПа;

С(0.250кПа) - от 0 до 250 кПа;

D(0.1МПа) - от 0 до 1,0 МПа;

E(0.3МПа) - от 0 до 3,0 МПа;

F(0. 10МПа) - от 0 до 10 МПа (только для серии МТК 1000).

- для серии МТК 2000:

А(0.100кПа) - от 0 до 100 кПа;

В(0.400кПа) - от 0 до 400 кПа;

с(0.1МПа) - от 0 до 1,0 МПа;

d(0.4МПа) - от 0 до 4 МПа.

X6 - материал диафрагмы:

1 - 12Х18Н10Т;

2 - сталь 316L;

3 - сплав С-276 (Хастеллой);

4 - сплав ХН65МВ (Хастеллой-С);

5 - тантал.

X7 - исполнение материала уплотнительных колец:

А - фторопласт (PTFE);

В - витон;

С - без уплотнения;

Д - резина (маслобензостойкая).

X8 - жидкость заправки (только для серий: МТК 1000, МТК 2000, МТК 3000):

С1 - силиконовое масло (например, ПМС 200 или аналоги);

С2 - кремнийорганическая жидкость (например, Dow Corning 704 или аналоги);

С3 - другие инертные наполнители (например, галоидоуглерод, пропиленгликоль в воде или аналоги).

X9 - вид взрывозащиты:

А - общепромышленного исполнения;

А1 - сертификация взрывобезопасности 1Ex db IIC T6 Gb Х, 1Ex db IIC T5 Gb Х;

А2 - сертификация взрывобезопасности 1Ex db IIC T6 Gb Х, 1Ex db IIC T5 Gb Х и искробезопасности 0Ех ia IIC T4 Ga Х;

А3 - сертификация искробезопасности 0Ех ia IIC T5 Ga Х.

X10 - степень защиты от воздействия пыли и воды по ГОСТ 14254:

1 - IP65;

2 - IP66;

3 - IP67.

X11 - основная приведенная погрешность:

А - ±0,25 % от диапазона измерений (только для серий: МТК 1000, МТК 2000, МТК 3000);

К - ±0,1 % от диапазона измерений (только для серий: МТК 1000, МТК 3000).

С - ±0,5 % от диапазона измерений (только для серий: МТК 4000, МТК 5000).

X12 - напряжение питания:

0 - 24 В (12-36 В).

X13 - вентильный блок (только для серий: МТК 1000, МТК 2000, МТК 3000):

0 - без вентильного блока;

1* - вентильный (клапанный) блок в комплекте;

* - Вентильный (клапанный) блок поставляется по отдельному заказу согласно документации на клапанный блок. При заказе клапанного блока монтажные части не указываются в обозначении датчика, монтажные части указываются в обозначении клапанного блока.

X14 - комплект монтажных частей:

М0 - без кронштейна;

М1 - кронштейн для крепления на панели (материал - углеродистая сталь с покрытием);

М2 - кронштейн для крепления на панели и на трубе Ду 50 (материал -нержавеющая сталь).

X15 - тип разделительной мембраны (только для серий: МТК 4000, МТК 5000)**:

EFS/FES - фланцевая разделительная мембрана с удлинением;

DES (DFS) - бер фланцевый (ячеистый) тип мембраны;

FFW - плоская фланцовая мембрана;

FCW - плоская фланцевая мембрана под кольцо овального сечения;

RTW - разделительная мембрана с резьбовым соединением;

T - разделительная мембрана Т-образного типа.

* * - Разделительные мембраны заказываются в соответствии с документом МТК 1199_ВРМ_000001-1023.

X16 - варианты электрических присоединений (поставляется по отдельному заказу согласно документации на кабельный ввод с учетом требований IP и взрывозащиты):

0 - без кабельного ввода (резьба М20х1,5 внутренняя);

1 - в комплекте с кабельным вводом (под резьбу М20х1,5 внутренняя)***.

*** - Кабельный ввод поставляется по отдельному заказу согласно документации на кабельный ввод с учетом требований IP и взрывозащиты.

Х17 - вариант присоединения к процессу (только для серий: МТК 1000, МТК 2000, МТК 3000):

• для серий МТК 1000, МТК 2000:

0 - NPT Ц” внутренняя;

1 - NPT Ц” наружная;

2 - М20х1,5 внутренняя;

3 - М20х1,5 внешняя.

• для серии МТК 3000:

4 - традиционное фланцевое подключение в соответствии с IEC 61518/B.

5 - два монтажных фланца с резьбовым отверстием****

* *** - Монтажные фланцы поставляются по отдельному заказу.

Серийный номер наносится на маркировочную табличку лазерным методом в виде цифрового кода.

Общий вид преобразователей с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1-5. Способ ограничения доступа к местам настройки (регулировки) - пломба со знаком поверки, наносится на место соединения крышки электронного блока с корпусом преобразователя давления, с целью блокировки доступа к кнопками настройки диапазона измерений.

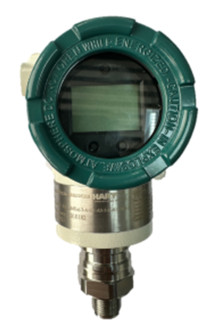

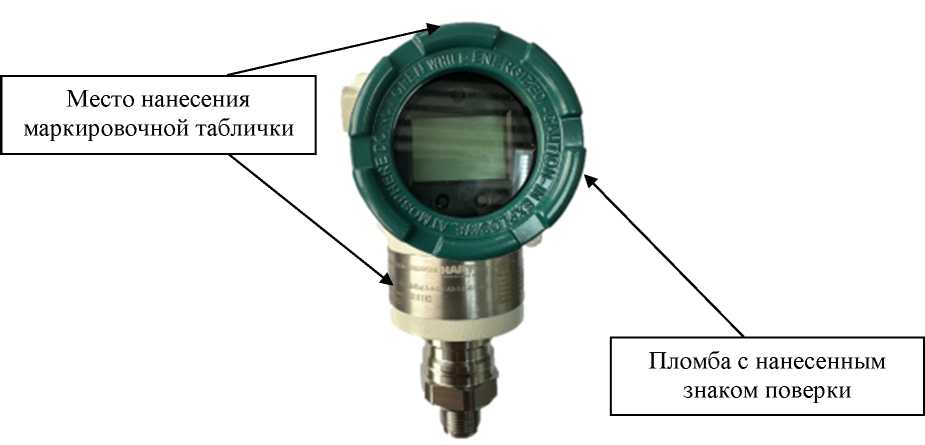

Рисунок 1 - Общий вид преобразователей серий МТК 1000 и МТК 2000 с указанием места нанесения маркировочной таблички, места нанесения пломбировки

Место нанесения маркировочной таблички

Пломба с нанесенным знаком поверки

Рисунок 2 - Общий вид преобразователей серии МТК 3000 с указанием места нанесения маркировочной таблички, места нанесения пломбировки

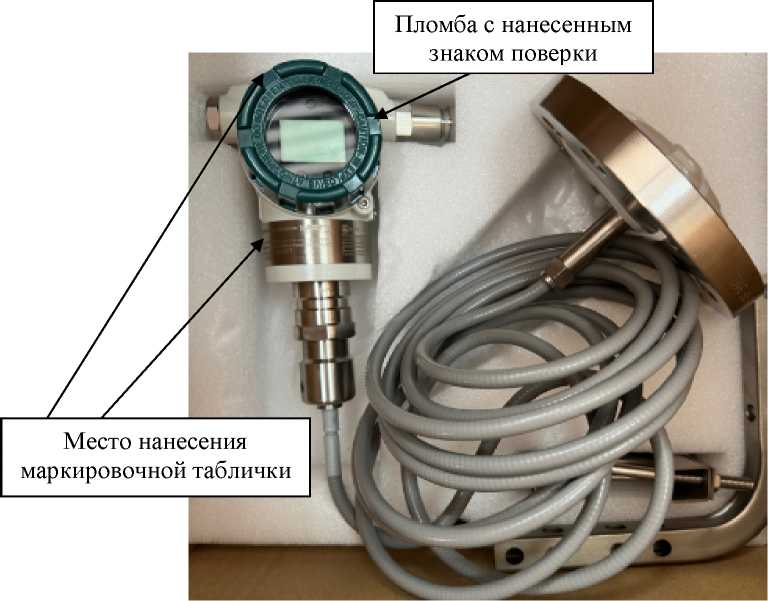

Рисунок 3 - Общий вид преобразователей серии МТК 4000 с указанием места нанесения маркировочной таблички, места нанесения пломбировки

Рисунок 4 - Общий вид преобразователей серии МТК 5000 с указанием места нанесения маркировочной таблички, места нанесения пломбировки

Место нанесения знака

утверждения типа

6<ХХМ-М1-Т0-Е(0. зь рль мембраны: Mil шйный номеру ‘а: 10.10^)231

Место нанесения серийного номера

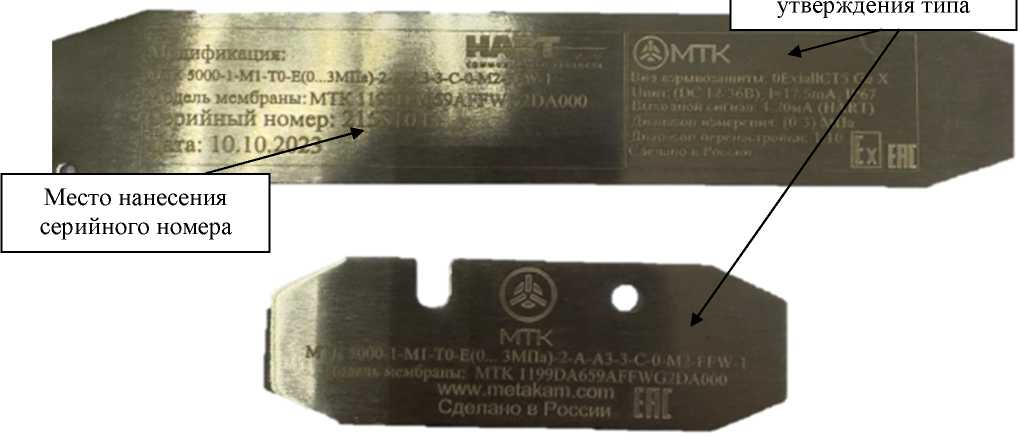

Рисунок 5 - Общий вид маркировочных табличек с указанием места нанесения серийного номера и места нанесения знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей является встроенным и метрологически значимым.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированного программатора и технологических программ в условиях завода-изготовителя преобразователей.

Метрологические характеристики преобразователей нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО преобразователей приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО__________________________________________

Технические характеристики

аблица 2 - Метрологические характеристики

^Диапазон измерений/преобразований по заказу может быть перенастроен изготовителем с коэффициентом перенастройки от 1:1 до 1:10. Коэффициент перенастройки равен отношению диапазона измерений/преобразований к настроенному диапазону измерений/преобразований. При применении перенастройки перенастроенный диапазон указывается в паспорте.

2) При применении перенастройки погрешность приведена к перенастроенному диапазону измерений/преобразований.

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочные таблички лазерным методом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации 26.51.52-001-02810306-2023 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»;

ТУ 26.51.52-001-02810306-2023 «Преобразователи избыточного, абсолютного и дифференциального давления. Технические условия».
