| Номер в госреестре | 95630-25 |
| Наименование СИ | Генератор сигналов |
| Обозначение типа СИ | Г7 НОВО ГСП-20 |
| Изготовитель | Общество с ограниченной ответственностью "НОВО" (ООО "НОВО"), Московская обл., г. Мытищи |
| Год регистрации | 2025 |
| Срок свидетельства | 09.06.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов Г7 НОВО ГСП-20 (далее по тексту - генераторы) предназначены для генерации гармонических колебаний в диапазоне частот от 100 Гц до 22000 МГц.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором.
Конструктивно генераторы выполнены в виде моноблока настольного исполнения с питанием от сети переменного тока. Питание подается через блок питания постоянного тока напряжением 12 В.
На корпусе генераторов расположены:
- на левой боковой панели SMA розетки входов EXT REF и AM и выхода REF OUT, розетка интерфейса USB-B и разъем для подключения блока питания;
- на правой боковой панели SMA разъемы основных выходов генераторов - выхода сигнала в диапазоне от 50 МГц до 22 ГГц, а также выходов сигналов в диапазонах от 100 Гц до 60 МГц и от 100 Гц до 20 кГц.
Управление генераторами обеспечивается с помощью устройства управления и отображения, в качестве которого используется персональный компьютер (далее - ПК). На экран ПК выводится информация о текущих режимах работы генераторов, содержащая сведения об установке параметров сигнала.
Системные требования к ПК:
- процессор Intel Core 2 DUO или более поздней версии с поддержкой SSE2, AMD Athlon x2 и выше, 2 ядра и выше, 1,8 ГГц и выше;
- 4 Гб и более оперативной памяти;
- 500 Мб свободного места на жестком диске;
- операционная система Windows (версии 10, 11);
- наличие свободного порта USB 2.0.
Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.
Общий вид генераторов приведен на рисунке 1. Вид левой и верхней панелей генераторов с указанием полной информации о приборе, места нанесения заводского номера и пломбировки генератора от несанкционированного доступа приведены на рисунке 2. Вид правой и верхней панелей генератора с указанием полной информации о приборе, места нанесения заводского номера, места нанесения знака утверждения типа и знака поверки приведены на рисунке 3.
Рисунок 1 - Общий вид генератора

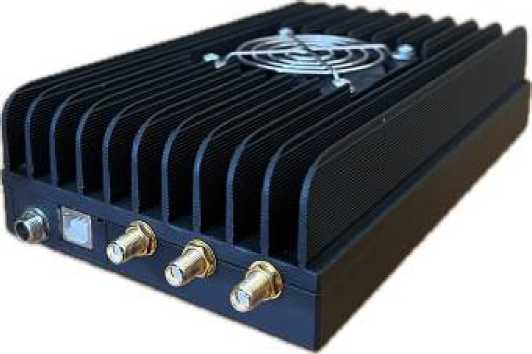

места пломбировки
место нанесения заводского номера
Рисунок 2 - Вид левой и верхней панелей генератора

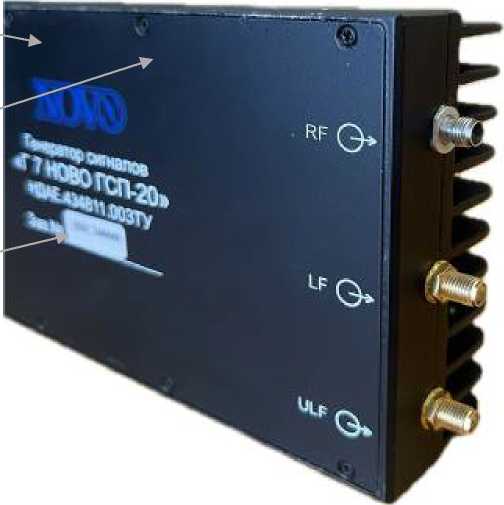

место нанесения знака поверки место знака утверждения типа место нанесения заводского номера
Рисунок 3 - Вид правой и верхней панелей генератора
На верхней панели генератора методом шелкографии указаны: логотип компании изготовителя (NOVO), полное наименование изделия (генератор сигналов Г7 НОВО ГСП-20, номер ТУ, заводской номер, приведены обозначения входов и выходов прибора, расположенных на левой и правой панелях.
Генераторы работают под управлением внешнего ПК, с установленным программным обеспечением НОВО ГСП-20 (далее - ПО), которое управляет аппаратной частью генератора. ПО размещается на оптическом/электронном носителе, поставляемом в комплекте поставки генератора.
Метрологически значимая часть ПО установлена в генераторах. Влияние ПО не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений. Конструкция генераторов исключает возможность несанкционированного влияния на ПО и измерительную информацию (отсутствие доступа к внутренним интерфейсам, механическое опечатывание).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «низкий».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | НОВО ГСП-20 |
| Номер версии (идентификационный номер) ПО | 1.00.01, не ниже |
Метрологические и технические характеристики генераторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики генераторов сигналов
| Наименование характеристики | Значение |
| Диапазон частот выходного сигнала, МГц: - на розетке ULF - на розетке LF - на розетке RF | от 0,0001 до 0,02 от 0,0001 до 60 от 50 до 22000 |
| Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала, Г ц (f - установленная частота, Гц) | ±(240’6 • f + 0,03) |
| Диапазон установки уровня мощности выходного сигнала, дБм: - на розетке ULF - на розетке LF - на розетке RF (в диапазоне частот от 50 до 12000 МГц) - на розетке RF (в диапазоне частот от более 12000 до 20000 МГц) | от 0 до +25 от -10 до +15 от -10 до +23 от -10 до +15 |
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБм | ±1 |
| Максимальный уровень мощности выходного сигнала, дБм, не менее: - на розетке ULF - на розетке LF - на розетке RF (в диапазоне частот от 60 до 12000 МГц) - на розетке RF (в диапазоне частот от более 12000 до 20000 МГц) | +25 +15 +23 +15 |
| Спектральная плотность мощности фазовых шумов на несущей частоте 1 ГГц, дБн/Гц, не более: - при отстройке 1 кГц - при отстройке 10 кГц | -110 -120 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемого напряжения питания, В | от 11,5 до 12,5 |
| Ток потребления, А, не более | 2 |
| Масса блока генератора, кг, не более | 0,95 |
| Габаритные размеры (длина х ширина х высота) мм, не более | 205x110x50 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 45 до 80 от 84 до 106,7 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации НДАЕ.434811.003РЭ в правом верхнем углу и на передней панели генератора в средней части методом наклейки в соответствии с рисунком 3.
Таблица 4 - Комплектность генератора
| Наименование | Обозначение | Количество |
| Блок генератора | НДАЕ.468871.005 | 1 |
| Блок питания | НДАЕ.436734.008 | 1 |
| Кабель USB-A - USB-B | _ | 1 |
| ПО на оптическом или электронном носителе | RU.^AE.00022-01 | 1 |
| Транспортная упаковка | НДАЕ.323378.032 | 1 |
| Паспорт | НДАЕ.434811.003ПС | 1 |
| Руководство по эксплуатации | НДАЕ.434811.003РЭ | 1 |
приведены в разделе 1 «Описание и работа изделия» руководства по эксплуатации НДАЕ.434811.003РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
ГОСТ 16863-71 Генераторы измерительные диапазона частот 0,1-35 МГц. Методы и средства поверки;
ГОСТ 8.322-78 Государственная система обеспечения единства измерений. Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03-17,44 ГГц;
НДАЕ.434811.003ТУ Генератор сигналов Г7 НОВО ГСП-20. Технические условия.
