| Номер в госреестре | 95585-25 |
| Наименование СИ | Измерители-регуляторы температуры |
| Обозначение типа СИ | SMA |
| Изготовитель | Shimada Electronics (Changzhou) Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 27.05.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регуляторы температуры SMA (далее по тексту - регуляторы или приборы) предназначены для измерений и автоматического регулирования температуры (при использовании в качестве первичных преобразователей (датчиков) температуры термопреобразователей сопротивления).
Принцип действия регуляторов основан на измерении и преобразовании электрических сигналов термопреобразователей сопротивления в цифровую форму с помощью аналогоцифрового преобразователя, с последующим отображением результатов преобразования на встроенном дисплее прибора и осуществлением (при необходимости) функции регуляторов в различных технологических процессах.
К данному типу средств измерений относятся регуляторы, выпускающиеся в модификации SMA11-8YN-A-N100000.
Приборы конструктивно выполнены в виде моноблочной конструкции со встроенными электронными модулями. Встроенные модули включают в себя процессорный модуль, измерительные модули сигналов от термопреобразователей сопротивления, а также модули обработки и формирования управляющих сигналов. На лицевой панели прибора расположены дисплей со светодиодной индикацией и клавиши управления, на задней панели - контактные клеммы для подключения питания прибора, датчиков и выходных устройств. Клавиши управления и позволяют записать в постоянное запоминающее устройство (ПЗУ) регуляторов различные программы управления технологическими процессами.
Заводской номер регуляторов в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв английского алфавита, наносится на боковую сторону корпуса при помощи наклейки.
Фотографии общего вида регуляторов, а также место нанесения заводского номера приведены на рисунках 1-2.
Пломбирование приборов не предусмотрено.
Конструкция регуляторов не предусматривает нанесение знака поверки на его корпус.
место
нанесения
заводского
номера

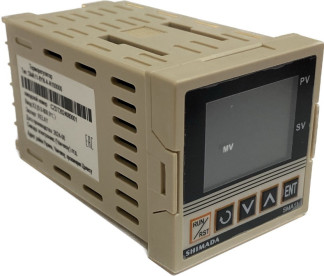

Рисунок 1 - Общий вид регуляторов
Программное обеспечение (ПО) регуляторов состоит из встроенного, метрологически значимого ПО.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в постоянное запоминающее устройство, расположенное внутри корпуса регуляторов на электронной плате.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция регуляторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения отсутствуют.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры (от термопреобразователя сопротивления с НСХ типа «Pt100» по ГОСТ 6651-2009), °С | от -200 до +600 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от +15 °С до +25 °С включ., °С | ±3 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от -10 °С до +15 °С не включ. и св. +25 °С до +50 °С, °С | ±6 |
Таблица 2 - Основные технические характеристики регуляторов
| Наименование характеристики | Значение |
| Значение единицы младшего разряда диапазона измерений температуры, °С | 1 |
| Количество каналов измерений, шт. | 1 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 216 до 264 50 |
| Габаритные размеры (длинахвысотахширина), мм, не более | 48x48x88 |
| Масса, г, не более | 200 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -10 до +50 90 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель-регулятор температуры | SMA | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Комплект монтажных частей (если предусмотрено) | - | 1 комп. |
приведены в разделе 3 «Проведение измерений» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия на измерители-регуляторы температуры SMA, разработанный Shimada Electronics (Changzhou) Co., Ltd.
