| Номер в госреестре | 95580-25 |
| Наименование СИ | Уровнемеры магнитные |
| Обозначение типа СИ | UHS-А |
| Изготовитель | Jiangsu Xinhui Measurement and Control Technology Co., Ltd., КНР |
| Год регистрации | 2025 |
| Срок свидетельства | 26.05.2030 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры магнитные UHS-А (далее - уровнемеры) предназначены для измерений уровня жидких сред.
Принцип действия уровнемеров основан на измерении уровня жидкости в байпасной трубе, соединенной с резервуаром или технологическим аппаратом с помощью фланцевых соединений, образуя систему сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка с магнитом, жёстко прикреплённого к поплавку. Магнитное поле поплавка бесконтактно воздействует на элементы индикатора уровня измерительной трубы, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с черного на желтый и наоборот при понижении уровня.
Уровнемеры могут изготавливаться с измерительным преобразователем, измеренное значение уровня отображается на дисплее. Передача измеренного значения уровня осуществляется измерительным преобразователем через унифицированный выходной сигнал 4-20 мА.
Для сигнализации предельных значений уровня измеряемой среды уровнемеры могут оснащаться магнитными выключателями.
Уровнемеры состоят из:
- выносной направляющей байпасной трубы с патрубками для присоединения сбоку к резервуару или технологическому аппарату. Внутри байпасной трубы установлен поплавок с магнитом;
- местным индикатором с магнитными роликами и оцифрованной шкалой для визуального отслеживания уровня;
Дополнительно уровнемеры могут оснащаться:
- одним измерительным преобразователем с чувствительным элементом;
- одним или несколькими конечными магнитных выключателей, для сигнализации предельных и промежуточных положений магнитного поплавка;
- терма кожухом.
Уровнемеры имеют модификации: для высокой и низкой температуры, высокого и низкого давления, с повышенной антикоррозийной стойкостью, санитарное.
Общий вид уровнемеров представлен на рисунке 1. В зависимости от температуры и давления измеряемой среды внешний вид уровнемеров может отличаться от представленных изображений на рисунке 1.
Серийный номер (лазерной гравировкой) в виде цифрового обозначения, состоящего из арабских цифр, наносятся на маркировочную табличку на корпус уровнемера.
Нанесение знака поверки на уровнемеры не предусмотрено.

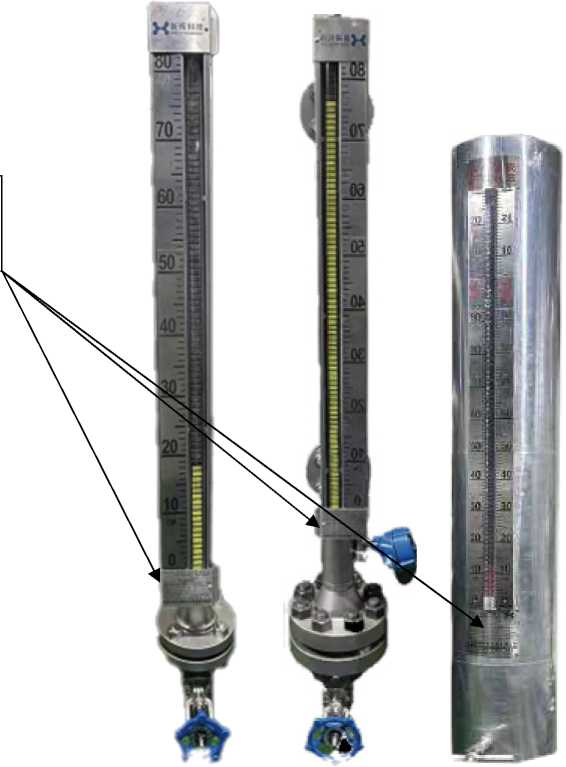

Место нанесения серийного номера
а) б) в)
Рисунок 1 - Общий вид Уровнемеры магнитные UHS-А а) - стандартное исполнение;
б) - исполнение с измерительным преобразователем;
в) - исполнение с терма кожухом.
Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
аблица 1 - Метрологические характеристики.
| Наименование характеристики | Значение |
| Диапазон измерений уровня жидкости1), мм | от 300 до 6000 (до 20000 по заказу) |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±10 |
| 1) Конкретный диапазон измерений для каждого уровнемера указывается на шильдике и в паспорте. | |
Таблица 2 - Основные технические характеристики
| Наименование показателя | Значение показателя |
| Давление измеряемой среды1), МПа, не более | 42 |
| Диапазон температур измеряемой среды1), °С | от -196 до +550 |
| Маркировка взрывозащиты | II Gb IIC T6....T1 X |
| Условия эксплуатации: - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более | от -60 до +65 от 84 до 106,7 95 |
| Выходной сигнал токовый, мА | от 4 до 20, с протоколом обмена HART |
| Напряжение питания, В | от 18 до 30 |
| 1) в зависимости от исполнения уровнемера значения могут отличаться, конкретное значение смотреть в паспорте и на шильдике уровнемера. | |
аблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы, лет | 15 |
| Срок средней наработки на отказ, ч, не менее | 150000 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку методом гравировки или при помощи наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер магнитный | UHS-A | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Паспорт | - | 1 шт. |
приведены в разделе II «Принцип измерений» руководства по эксплуатации на Уровнемеры магнитные UHS-А.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация Jiangsu Xinhui Measurement and Control Technology Co., Ltd.,
КНР.
| Зарегистрировано поверок | 33 |
| Поверителей | 1 |
| Актуальность данных | 30.10.2025 |
