| Номер в госреестре | 95567-25 |
| Наименование СИ | Твердомеры Виккерса |
| Обозначение типа СИ | MERTIS |
| Изготовитель | Компания "Shanghai Shangcai Testermachine Co. Ltd", Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 26.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Виккерса MERTIS (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса.
К данному типу твердомеров относятся твердомеры, выпускаемые под товарным знаком «MERTIS».
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно твердомеры имеют металлический корпус белого или иного цвета и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в трех сериях: HV-10, HV-30, HV-50, отличающихся между собой диапазоном испытательных нагрузок.
Серия HV-10 выпускается в десяти модификациях: MERTIS HV-10, MERTIS HV-10Z, MERTIS HVS-10, MERTIS HVS-10Z, MERTIS MHV-10Z, MERTIS QHVT-10Z, MERTIS XHVT-10Z, MERTIS XHVT-10Z/V3.0, MERTIS MHV-10Z/V2.0, MERTIS MHV-10Z/V3.0.
Серия HV-30 выпускается в двух модификациях: MERTIS XHVT-30Z, MERTIS XHVT-30Z/V3.0.
Серия HV-50 выпускается в десяти модификациях: MERTIS HV-50, MERTIS HV-50Z, MERTIS HVS-50, MERTIS HVS-50Z, MERTIS MHV-50Z, MERTIS QHVT-50Z, MERTIS XHVT-50Z, MERTIS XHVT-50Z/V3.0, MERTIS MHV-50Z/V2.0, MERTIS MHV-50Z/V3.0.
Таблица 1 - Символы в обозначении модификаций и соответствующие им опции, поддерживаемые в твердомерах
| Наличие опций в модификации твердомера | Символ |
| Наличие автоматической турели | Z |
| Увеличенный сенсорный экран | M |
| Цифровой окуляр и функция печати | S |
| Внешний блок управления с сенсорным экраном | QT |
| Встроенный компьютер с сенсорным экраном | XT |
| Автоматический X-Y испытательный стол, внешнее ПО | V2.0 |
| Автоматический X-Y испытательный стол, автофокусировка, автоматическая Z-ось, внешнее ПО | V3.0 |
Серийный номер в виде обозначения, состоящего из арабских цифр, и товарный знак наносятся любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-6.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомеров не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-6.

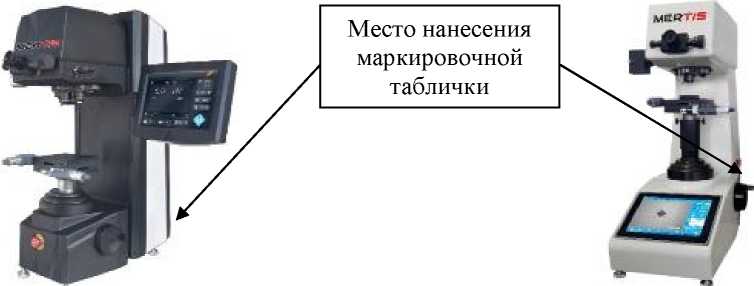

Рисунок 2 - Общий вид твердомеров Виккерса MERTIS MHV-10Z, MERTIS MHV-50Z

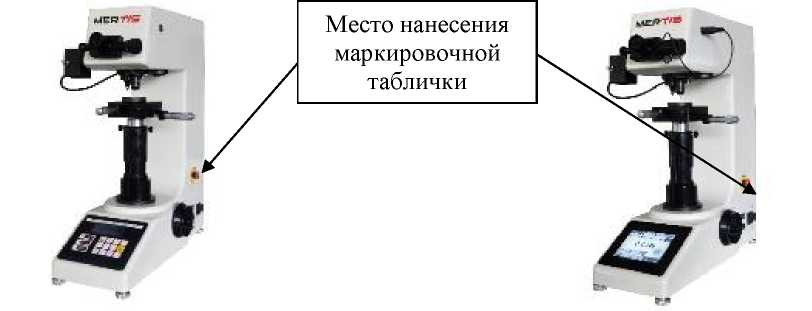

Рисунок 1 - Общий вид твердомеров Виккерса
MERTIS HV-10, MERTIS HV-10Z,
MERTIS HV-50, MERTIS HV-50Z,
MERTIS HVS-10, MERTIS HVS-10Z, MERTIS HVS-50, MERTIS HVS-50Z
Рисунок 3 - Общий вид твердомеров Виккерса MERTIS QHVT-10Z, MERTIS QHVT-50Z
Рисунок 4 - Общий вид твердомеров
Виккерса MERTIS XHVT-10Z, MERTIS XHVT-30Z, MERTIS XHVT-50Z
Рисунок 6 - Общий вид твердомеров Виккерса MERTIS MHV-10Z/V2.0, MERTIS MHV-50Z/V2.0, MERTIS MHV-10Z/V3.0, MERTIS MHV-50Z/V3.0
Рисунок 5 - Общий вид твердомеров Виккерса
MERTIS XHVT-10Z/V3.0,
MERTIS XHVT-30Z/V3.0,
MERTIS XHVT-50Z/V3.0
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики твердомеров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
аблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | merTEST-H |
| Номер версии (идентификационный номер) ПО | не ниже v. 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 3 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
| Модификация твердомеров | Испытательные нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % |
| MERTIS HV-10, MERTIS HV-10Z, MERTIS HVS-10, MERTIS HVS-10Z, MERTIS MHV-10Z, MERTIS QHVT-10Z, MERTIS MHV-10Z/V2.0, MERTIS MHV-10Z/V3.0 | 2,942; 4,903; 9,807; 19,61; 29,42; 49,03; 98,07 | ±1,0 |
| MERTIS XHVT-10Z, MERTIS XHVT-10Z/V3.0 | 1,961; 2,942; 4,903; 9,807; 19,61; 29,42; 49,03; 98,07 | |
| MERTIS XHVT-30Z, MERTIS XHVT-30Z/V3.0. | 2,942; 4,903; 9,807; 19,61; 29,42; 49,03; 98,07; 196,1; 294,2 | |
| MERTIS HV-50, MERTIS HV-50Z, MERTIS HVS-50, MERTIS HVS-50Z, MERTIS MHV-50Z, MERTIS QHVT-50Z, MERTIS XHVT-50Z, MERTIS XHVT-50Z/V3.0, MERTIS MHV-50Z/V2.0, MERTIS MHV-50Z/V3.0 | 4,903; 9,807; 19,61; 29,42; 49,03; 98,07; 196,1; 294,2; 490,3 | |
| П риме чание - в соответствии с заказом для твердомеров MERTIS MHV-10Z, MERTIS QHVT-10Z, MERTIS MHV-10Z/V2.0, MERTIS MHV-10Z/V3.0 может быть добавлена испытательная нагрузка 1,961 Н | ||
Таблица 4 - Диапазоны измерений твердости по шкалам Виккерса
| Шкалы | Диапазоны измерений твердости HV |
| HV 0,2; HV 0,3 | от 50 до 1000 |
| HV 0,5; HV 1; HV 2; HV 3; HV 5; HV 10, HV 20; HV 30; HV 50 | от 50 до 1500 |
| HV 20 * | от 60 до 1500 |
| HV 30 * | от 90 до 1500 |
| HV 50 * | от 145 до 1500 |
| * Для твердомеров MERTIS HV-50, MERTIS HV-50Z, MERTIS HVS-50, MERTIS HVS-50Z | |
аблица 5 - Метрологические характеристики твердомеров по шкалам Виккерса
| Диапазон измерений твёрдости HV | Шкалы | Пределы допускаемых абсолютных погрешностей HV (±) | Размах чисел твёрдости HV, не более |
| От 50 до 75 включ. | HV20; HV30; HV50 | 3,0 | 2,4 |
| HV3; HV5; HV10 | 3,0 | 3,0 | |
| HV1; HV2 | 3,0 | 3,0 | |
| HV0,2; HV0,3; HV0,5 | 3,1 | 2,9 | |
| Св. 75 до 125 включ. | HV20; HV30; HV50 | 3,0 | 3,0 |
| HV3; HV5; HV10 | 3,0 | 3,0 | |
| HV1; HV2 | 4,0 | 4,0 | |
| HV0,5 | 3,0 | 3,5 | |
| HV0,2; HV0,3 | 4,0 | 4,0 | |
| Св. 125 до 250 включ. | HV20; HV30; HV50 | 6,0 | 7,0 |
| HV3; HV5; HV10 | 8,0 | 10,0 | |
| HV1; HV2 | 10,0 | 10,0 | |
| HV0,5 | 13,0 | 10,0 | |
| HV0,3 | 14,0 | 10,0 | |
| HV0,2 | 16,0 | 10,0 | |
| Св. 250 до 350 включ. | HV30; HV50 | 7,0 | 7,0 |
| HV20 | 10,0 | 10,0 | |
| HV3; HV5; HV10 | 11,0 | 11,0 | |
| HV1; HV2 | 13,0 | 13,0 | |
| HV0,2; HV0,3; HV0,5 | 17,0 | 15,0 | |
| Св. 350 до 525 включ. | HV30; HV50 | 10,0 | 10,0 |
| HV5; HV10; HV20 | 15,5 | 15,5 | |
| HV2; HV3 | 20,0 | 20,0 | |
| HV1 | 25,0 | 25,0 | |
| HV0,2; HV0,3; HV0,5 | 25,0 | 22,0 | |
| Св. 525 до 650 включ. | HV30; HV50 | 13,0 | 13,0 |
| HV5; HV10; HV20 | 19,0 | 19,0 | |
| HV2; HV3 | 26,0 | 26,0 | |
| HV1 | 31,0 | 31,0 | |
| HV0,2; HV0,3; HV0,5 | 30,0 | 26,0 | |
| Св. 650 до 750 включ. | HV30; HV50 | 15,0 | 15,0 |
| HV5; HV10; HV20 | 22,0 | 22,0 | |
| HV2; HV3 | 30,0 | 29,6 | |
| HV1 | 42,0 | 38,5 | |
| HV0,2; HV0,3; HV0,5 | 35,0 | 30,0 |
Продолжение таблицы 5
| Диапазон измерений чисел твёрдости HV | Шкалы | Пределы допускаемых абсолютных погрешностей HV (±) | Размах чисел твёрдости HV, не более |
| Св. 750 до 850 включ. | HV30; HV50 | 17,0 | 19,0 |
| HV5; HV10; HV20 | 25,0 | 25,0 | |
| HV2; HV3 | 36,0 | 36,0 | |
| HV1 | 51,0 | 51,0 | |
| HV0,2; HV0,3; HV0,5 | 50,0 | 40,0 | |
| Св. 850 до 1000 включ. | HV30; HV50 | 20,0 | 20,0 |
| HV10; HV20 | 30,0 | 30,0 | |
| HV3; HV5 | 40,0 | 38,0 | |
| HV2 | 50,0 | 50,0 | |
| HV1 | 60,0 | 57,0 | |
| HV0,2; HV0,3; HV0,5 | 60,0 | 42,0 | |
| Св. 1000 до 1250 включ. | HV30; HV50 | 24,0 | 24,0 |
| HV20; HV10 | 35,0 | 35,0 | |
| HV3; HV5 | 45,0 | 52,0 | |
| HV2 | 50,0 | 50,0 | |
| HV1 | 68,0 | 68,0 | |
| HV0,5 | 70,0 | 66,0 | |
| Св. 1250 до 1500 включ. | HV30; HV50 | 26,0 | 26,0 |
| HV10; HV20 | 39,0 | 39,0 | |
| HV3; HV5; | 65,0 | 65,0 | |
| HV1; HV2 | 77,0 | 77,0 | |
| HV0,5 | 78,0 | 72,0 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
аблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации | |
| температура окружающего воздуха, °С | от +15 до +35 |
| относительная влажность окружающего воздуха, %, не более | 80 |
| Параметры электрического питания | |
| напряжение переменного тока, В | от 207 до 253 |
| частота переменного тока, Г ц | от 49,5 до 50,5 |
| Габаритные размеры, мм, не более | |
| длина | 570 |
| ширина | 585 |
| высота | 685 |
| Масса, кг, не более | 60 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность твердомера
| Наименование | Обозначение | Количество |
| Твердомер Виккерса | MERTIS | 1 шт. |
| Персональный компьютер * | - | 1 шт. |
| Внешнее программное обеспечение * | - | 1 шт. |
| Цифровая камера* | - | 1 шт. |
| Принадлежности | - | 1 комплект |
| Руководство по эксплуатации | MERTIS HV - 01 РЭ | 1 экз. |
| * В соответствии с заказом | ||
приведены в главе 7 «Порядок работы» документа «MERTIS HV - 01РЭ. Руководство по эксплуатации».
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть
1. Метод измерения;
Приказ Росстандарта от 14 августа 2024 г. № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твёрдости по шкалам Виккерса и шкалам Кнупа»;
Стандарт предприятия «Твердомеры Виккерса MERTIS. СП».
