Источники питания постоянного тока АКИП-1173 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Источники питания постоянного тока АКИП-1173 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
| Номер в госреестре | 95561-25 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1173 |
| Изготовитель | MATRIX TECHNOLOGY INC., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 26.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Источники питания постоянного тока АКИП-1173 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Принцип действия источников основан на выпрямлении напряжения сети с последующим импульсным преобразованием и подачей на стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные соединители и на схему измерения.
Источники представляют собой программируемые, регулируемые источники постоянного напряжения и силы постоянного тока. Управление и контроль режимами работы источников осуществляет встроенный микроконтроллер. Источники могут функционировать в режимах стабилизации напряжения; стабилизации тока; локального управления; дистанционного управления. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники имеют встроенные амперметр и вольтметр, обеспечивающие измерение напряжения и тока на нагрузке.
Источники питания выполнены в виде компактного моноблока со съемным сетевым кабелем питания. На передней панели расположены выходные клеммы, универсальный регулятор, клавиши настройки выходных напряжения/тока/мощности, цветной ЖКИ. На задней панели расположен разъем для подключения сетевого шнура питания и порты интерфейсов RS232, RS485, USB и вентилятор системы охлаждения.
Источники выпускаются в 6 модификациях АКИП-1173-32-6, АКИП-1173-32-10, АКИП-1173-60-5, АКИП-1173-80-6, АКИП-1173-80-10, АКИП-1173-150-5, которые отличаются между собой значениями номиналов выходных напряжения/тока, уровнем пульсаций, значением нестабильности напряжения/силы тока.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Цвет корпуса источников может отличаться от представленного на рисунках.

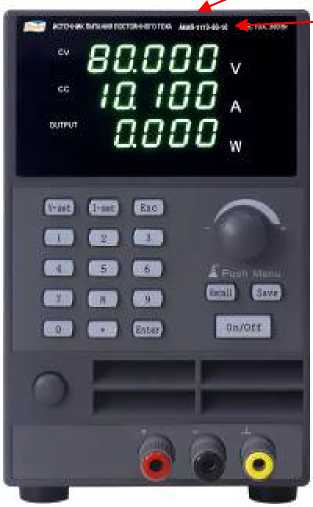

Рисунок 1 - Общий вид источников с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)
Рисунок 2 - Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 0.1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения выходного напряжения, В: АКИП-1173-32-6, АКИП-1173-32-10 АКИП-1173-60-5 АКИП-1173-80-6, АКИП-1173-80-10 АКИП-1173-150-5 |
от 0 до 32 от 0 до 60 от 0 до 80 от 0 до 150 |
|
Диапазон воспроизведения силы тока, А: АКИП-1173-60-5, АКИП-1173-150-5 АКИП-1173-32-6, АКИП-1173-80-6 АКИП-1173-32-10, АКИП-1173-80-10 |
от 0 до 5 от 0 до 6 от 0 до 10 |
|
Максимальная выходная мощность, Вт: АКИП-1173-32-6 АКИП-1173-32-10 АКИП-1173-60-5, АКИП-1173-80-10, АКИП-1173-150-5 АКИП-1173-80-6 |
192 320 300 150 |
|
Нестабильность выходного напряжения при изменении напряжения питания, В: АКИП-1173-32-6, АКИП-1173-60-5, АКИП-1173-150-5 АКИП-1173-80-6, АКИП-1173-80-10, АКИП-1173-32-10 |
±(0,0002^вых+0,005) ±(0,0002^вых+0,008) |
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, В: АКИП-1173-32-6, АКИП-1173-60-5, АКИП-1173-150-5 АКИП-1173-80-6, АКИП-1173-80-10, АКИП-1173-32-10 |
±(0,0002^вых+0,005) ±(0,0002^вых+0,008) |
|
Нестабильность силы тока при изменении напряжения питания, А |
±(0,0002-1вых+0,005) |
|
Нестабильность силы тока при изменении напряжения на нагрузке, А |
±(0,0002-1выХ+0,005) |
|
Разрешение при установке и измерении напряжения, мВ |
1 |
|
Разрешение при установке и измерении силы тока, мА |
0,1 |
|
Пределы допускаемой абсолютной погрешности при установке и измерении напряжения, В: АКИП-1173-32-6, АКИП-1173-32-10, АКИП-1173-60-5, АКИП-1173-80- 6, АКИП-1173-80-10 АКИП-1173-150-5 |
±(0,001-ивых+0,008) ±(0,001-ивых+0,01) |
|
Пределы допускаемой абсолютной погрешности при установке и измерении силы тока, А |
±(0,002-1вых+0,002) |
|
Уровень пульсаций напряжения (среднеквадратическое значение), мВ, не более: АКИП-1173-32-6, АКИП-1173-32-10, АКИП-1173-80-6, АКИП-1173-80-10 АКИП-1173-60-5, АКИП-1173-150-5 |
8 10 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжение переменного тока, В частота переменного тока, Г ц |
от 207 до 253 50 |
|
Масса, кг, не более |
2,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
111х170х250 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, %, не более |
от 0 до +40 80 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность источников питания
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источник питания |
АКИП-1173 1) |
1 |
|
Кабель питания |
- |
1 |
|
Измерительные провода |
- |
2 |
|
Интерфейсный кабель RS-232 |
- |
1 |
|
Руководство по эксплуатации на CD-диске |
- |
1 |
|
1) Модификация по заказу |
||
приведены в разделе «Порядок работы с прибором» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1173».
