| Номер в госреестре | 95556-25 |
| Наименование СИ | Вольтметры аналоговые щитовые |
| Обозначение типа СИ | Ziegler |
| Изготовитель | "Rishabh Instruments limited", Индия |
| Год регистрации | 2025 |
| Срок свидетельства | 26.05.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры аналоговые щитовые Ziegler (далее - вольтметры) предназначены для измерений напряжения постоянного или переменного тока в однофазных или трехфазных электрических цепях.
По принципу действия вольтметры подразделяются на вольтметры электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником, и вольтметры магнитоэлектрической системы с подвижной катушкой.
Принцип действия вольтметров электромагнитной системы основан на взаимодействии магнитного поля, создаваемого измеряемым током, с подвижным сердечником из ферромагнитного материала.
Принцип действия вольтметров магнитоэлектрической системы основан на взаимодействии магнитного поля постоянного магнита с постоянным электрическим током, протекающим по обмотке катушки.
Вольтметры относятся к аналоговым показывающим приборам непосредственного или трансформаторного включения.
Конструктивно вольтметры выполнены в диэлектрических пластиковых корпусах. Шкалы вольтметров являются сменными и имеют различный диапазон измерений. Вольтметры предназначены для щитового крепления.
Вольтметры серии EQ имеют отсчётное устройство в виде неравномерной квадрантной шкалы, вольтметры серии PQ имеют равномерную шкалу с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°). Отсчётное устройство вольтметров серии DSL представляет собой равномерную шкалу с угловым размером 240° с нулевой отметкой на краю диапазона. Корректор нуля - механический.
Вольтметры с индексом «SWT» имеют встроенный переключатель для измерений линейных и фазных напряжений переменного тока в любой из фаз. Вольтметры с префиксом «2» имеют двойную шкалу и предназначены для измерений напряжения переменного тока в двух независимых электрических цепях, например, при синхронизации.
Вольтметры выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками, родом измеряемого тока (постоянный/переменный), углом отклонения указателя (90° или 240°), наличием или отсутствием переключателя, габаритными размерами и массой.
Структура условного обозначения модификаций вольтметров без индекса «SWT»:
| Ziegler | Х | Х | Х | Х | Х | Х | Х |
| Степень защиты IP (в соответствии с ГОСТ 14254-2015): Символ отсутствует - степень защиты с лицевой части IP52 IPxx - другая степень защиты с лицевой части, «хх» - обозначение по ГОСТ 142542015 | |||||||
| Отметка на шкале: RMxx - отметка на значении «хх» (величина на шкале) Символ отсутствует - красная отметка на шкале отсутствует | |||||||
| Красный указатель: RP - дополнительный красный указатель присутствует Символ отсутствует - дополнительный красный указатель отсутствует | |||||||
| Вид шкалы: Символ отсутствует - дуговая шкала с углом 90° Х - круговая шкала с углом дуги 240° | |||||||
| Характеристики: - для вольтметров прямого включения: верхний предел диапазона измерений и перегрузочная шкала (при наличии) - для вольтметров с подключением через трансформатор: верхний предел диапазона измерений и перегрузочная шкала (при наличии) - для вольтметров с подключением через внешний преобразователь: верхний предел диапазона измерений входа и шкалы - для любых вольтметров со шкалой в произвольных величинах: верхний предел диапазона измерений и верхний предел диапазона показаний в единицах физической величины Примечания: 1) допускается не указывать верхний предел диапазона измерений, если он численно соответствует параметрам трансформатора или преобразователя. 2) для приборов с двумя измерительными системами необходимо указать верхний предел диапазона измерений и шкалу для каждой системы. | |||||||
| Габаритные размеры: 48 - 48^48 мм (для всех обозначений кроме 2EQ и 2PQ) 72 - 72x72 мм (для всех обозначений кроме 2EQ и 2PQ) 96 - 96x96 мм 144 - 144x144 мм | |||||||
| Обозначение серии в зависимости от рода измеряемого тока: EQ - переменный ток 2EQ - двойной переменный ток в двух независимых электрических цепях PQ - постоянный ток 2PQ - двойной постоянный ток в двух независимых электрических цепях DSL - постоянный ток | |||||||
| Обозначение типа вольтметров | |||||||
Структура условного обозначения модификаций вольтметров с индексом «SWT»:
| Ziegler | Х | Х | Х |
| Характеристики: верхний предел диапазона измерений и перегрузочная шкала (если применяется) | |||
| Габаритные размеры: 72 - 72x72 мм 96 - 96x96 мм | |||
| Обозначение серии в зависимости от рода измеряемого тока: EQ SWT - переменный ток с переключателем | |||
| Обозначение типа вольтметров | |||
Заводской номер наносится на наклейку, нанесенную на корпус вольтметра, любым технологическим способом в виде цифрового кода.
Общий вид вольтметров с указанием места нанесения заводского номера представлен на рисунках 1-2. Пример маркировочной наклейки представлен на рисунке 3. Способ ограничения доступа к местам настройки (регулировки) - конструктивный: конструкция вольтметров не предполагает доступа к органам настройки и регулировки. Нанесение знака поверки на амперметры не предусмотрено.
б) вольтметры серии PQ

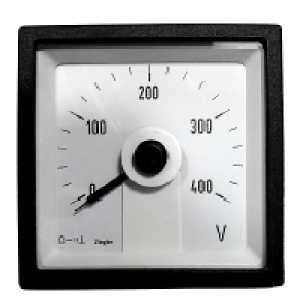

а) вольтметры серии EQ
в) вольтметры серии DSL с углом 240
г) вольтметры серии EQ с индексом «SWT»
д) вольтметры серии 2PQ, 2EQ
Рисунок 1 - Общий вид вольтметров

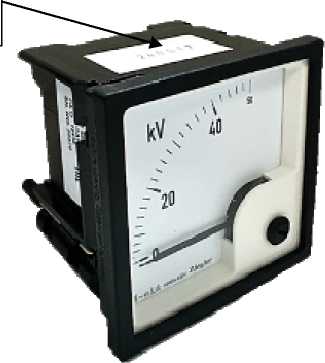

Место нанесения заводского номера
Рисунок 2 - Общий вид вольтметров с указанием места нанесения заводского номера
Ziegler EQ 72 500V
600V CAT III FA Q 15436 SR. NO.
500V
ЕНЕ
Рисунок 3 - Пример маркировочной наклейки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 10001) |
| Диапазон измерений напряжения переменного тока для вольтметров непосредственного включения в диапазоне частот от 45 до 65 Гц, В | от 0 до 10001) |
| Диапазон измерений напряжения переменного тока для вольтметров трансформаторного включения2), В | от 0 до 1 000 0001) |
| Класс точности по ГОСТ 8711-93 | 1,5; 2,5 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений напряжения переменного тока, Y, % | ±1,5; ±2,5 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений напряжения постоянного тока, Y, % | ±1,5; ±2,5 |
| Пределы допускаемой вариации показаний, В: - для класса точности 1,5 по ГОСТ 8711-93 - для класса точности 2,5 по ГОСТ 8711-93 | ±(0,015^инорм) ±(0,025^норм) |
| 1) - Указан максимально возможный предел измерений. Верхний предел диапазона измерений приведен на маркировочной табличке вольтметра. 2) - При подключении к трансформаторам с номинальными значениями вторичной обмотки до 500 В. Параметры трансформатора указаны на шкале вольтметра. инорм — нормирующее значение, равное верхнему пределу диапазона измерений. | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение для модификаций с индексом | |||
| EQ 48, PQ 48, DSL 48 | EQ 72, PQ 72, EQ SWT 72, DSL 72 | EQ 96, PQ 96, EQ SWT 96, DSL 96, 2EQ 96, 2PQ 96 | EQ 144, PQ 144, DSL 144, 2EQ 144, 2PQ 144 | |
| Длина шкалы, мм, не более | 70 | 106 | 142 | 230 |
| Г абаритные размеры (длина х высота х ширина), мм, не более | 48x48x81 | 72x72x76 | 96x96x76 | 144x144x76 |
| Масса, кг, не более | 0,15 | 0,2 | 0,29 | 0,40 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С (без конденсации), % | от -10 до +55 100 | |||
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 20 |
| Средняя наработка до отказа, ч | 65 000 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вольтметр аналоговый щитовой | Ziegler | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 5 «Работа устройства» документа «Вольтметр аналоговый щитовой Ziegler. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;
ГОСТ 8.497-83 «Государственная система обеспечения единства измерений. Амперметры, вольтметры, ваттметры, варметры. Методика поверки»;
ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
«Вольтметры аналоговые щитовые Ziegler. Стандарт предприятия».
