| Номер в госреестре | 95552-25 |
| Наименование СИ | Анеморумбометры ультразвуковые |
| Обозначение типа СИ | Пеленг СФ-17 |
| Изготовитель | Открытое акционерное общество "ПЕЛЕНГ" (ОАО "ПЕЛЕНГ"), Республика Беларусь |
| Год регистрации | 2025 |
| Срок свидетельства | 26.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анеморумбометры ультразвуковые Пеленг СФ-17 (далее - анеморумбом етры) предназначены для измерений скорости и направления воздушного потока окружающего воздуха.
Конструктивно анеморумбометры состоят из четырех вынесенных стоек с преобразователями, расположенными во взаимно перпендикулярных плоскостях; цилиндрического корпуса, защищающего плату управления; разъема для подключения кабеля; держателя для установки на метеомачте.
Принцип действия анеморумбометров основан на измерении времени прохождения ультразвукового сигнала между парами равноудалённых преобразователей. В случае отсутствия ветра, время прохождения ультразвукового сигнала между преобразователями, состоящими в паре, в обоих направлениях будет одинаковым. При наличии ветра, попутного распространению ультразвукового сигнала, время прохождения уменьшается. При наличии ветра, встречного распространению ультразвуковому сигналу, время прохождения увеличивается.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоящий из девяти арабских цифр, наносится на пластину, закрепленную на держателе анеморумбометров.

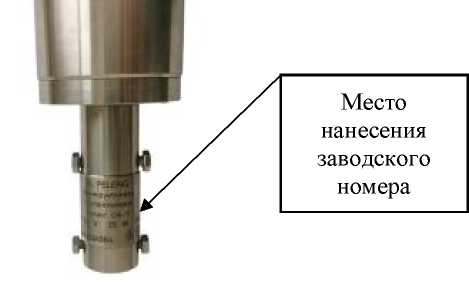

Общий вид анеморумбометров с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид анеморумбометров с указанием места нанесения заводского номера
Пломбирование анеморумбометров не предусмотрено.
Программное обеспечение состоит из встроенного программного обеспечения (далее -ВПО), устанавливаемого в энергонезависимую память анеморумбометров при изготовлении, и прикладного программного обеспечения (далее - ППО).
ВПО является метрологически значимым. Конструкция анеморумбометров исключает возможность несанкционированного влияния на ВПО и измерительную информацию. ППО не является метрологически значимым и предназначено для просмотра результатов измерений.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ВПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ВПО | SF-17 |
| Номер версии (идентификационный номер) ВПО | 1.ХХ* |
| Примечание - *обозначение «X» не относятся к метрологически значимой части ВПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного потока, м/с | от 0,3 до 55,0 |
| Пределы допускаемой погрешности измерений скорости воздушного потока: - абсолютной, в диапазоне от 0,3 до 10,0 м/с включ., м/с - относительной, в диапазоне св. 10 до 55 м/с, % | ±0,3 ±3 |
| Диапазон измерений направления ветра | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления ветра | ±3° |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение питания от источника постоянного тока, В | 24,0±2,4 |
| Потребляемая мощность, Вт, не более | 35 |
| Выходной интерфейс | RS-485 |
| Устойчивость к воздействию звукового давления, дБ | до 130 |
| Габаритные размеры, мм, не более длина ширина высота | 285 285 430 |
| Масса, кг, не более | 2,7 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -60 до +65 до 100 от 60 до 110 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP66 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 10000 |
наносится на титульный лист руководства по эксплуатации и формуляра типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анеморумбометр ультразвуковой | Пеленг СФ-17 | 1 шт. |
| Комплект монтажный: | - | |
| хомут Т80R-HS | - | 4 шт. |
| устройство защиты DTR2/6/1500 | - | 2 шт. |
| ключ рожковый односторонний 13 мм | - | 1 шт. |
| Комплект тары | - | 1 шт. |
| Анеморумбометр ультразвуковой Пеленг СФ-17. Руководство по эксплуатации | 6284.00.00.000РЭ | 1 экз. |
| Анеморумбометр ультразвуковой Пеленг СФ-17. Формуляр | 6284.00.00.000Ф0 | 1 экз. |
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации
6284.00.00.000РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла» (ред. от 29 апреля 2019 г.) ;
ТУ BY 100230519.200-2024 Анеморумбометр ультразвуковой Пеленг СФ-17. Технические условия.
