| Номер в госреестре | 95543-25 |
| Наименование СИ | Аппаратура геодезическая спутниковая многочастотная |
| Обозначение типа СИ | RS-3S |
| Изготовитель | Общество с ограниченной ответственностью "ТРИФ" (ООО "ТРИФ"), г. Екатеринбург |
| Год регистрации | 2025 |
| Срок свидетельства | 26.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая многочастотная RS-3S (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного местоположения объектов.
Принцип действия аппаратуры основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1, L2, L3; GPS в частотных диапазонах L1C/A, L1C, L2C, L5; Galileo в частотных диапазонах E1, Е5а, E5b, E6; BeiDou в частотных диапазонах B1I, B1C, B2a, B2b, B3; SBAS в частотных диапазонах L1, L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 874 параллельным каналам. Процессор аппаратуры контролирует процесс отслеживания сигнала.
Конструктивно аппаратура выполнена в компактном корпусе, изготовленном из металла и покрашенном в белый цвет с внешней ГНСС-антенной, которая не входит в комплект поставки.
Аппаратура осуществляет непрерывный прием и обработку сигналов со спутников космических навигационных систем. Спутниковые измерения записываются во внутреннюю память аппаратуры. Управление аппаратурой осуществляется через веб-интерфейс внешних устройств. Связь аппаратуры с внешними устройствами осуществляется через порт обмена данными USB, а также посредством подключения через канал Ethernet. Аппаратура обеспечивает вычисление и выдачу потока корректирующей информации в целях обеспечения режима геопозиционирования в качестве референцной станции. Электропитание аппаратуры осуществляется от внешнего источника питания постоянного тока.
На передней панели аппаратуры расположены:
- разъем TNC для подключения внешней GNSS-антенны,
- разъем подключения питания,
- разъем подключения Ethernet (SFP модуль, оптический/медный) 1000 BASE-X,
- разъем подключения комбинированного разъема RS422 + 1PPS,
- разъем подключения Wi-Fi антенны и внешнего датчика BME 280,
- USB-порт для настройки приемника USB 2.0 Type A Female Device со светодиодной индикацией.
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено.
Заводской номер аппаратуры размещается в числовом формате в виде наклейки типографским способом на нижней стороне корпуса.
Условия эксплуатации аппаратуры не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус аппаратуры.
Общий вид аппаратуры приведен на рисунке 1. Общий вид Wi-Fi антенны и внешнего датчика BME 280 приведен на рисунке 2. Вид аппаратуры со стороны нижней панели с указанием места нанесения знака утверждения типа и места размещения заводского номера приведен на рисунке 3.

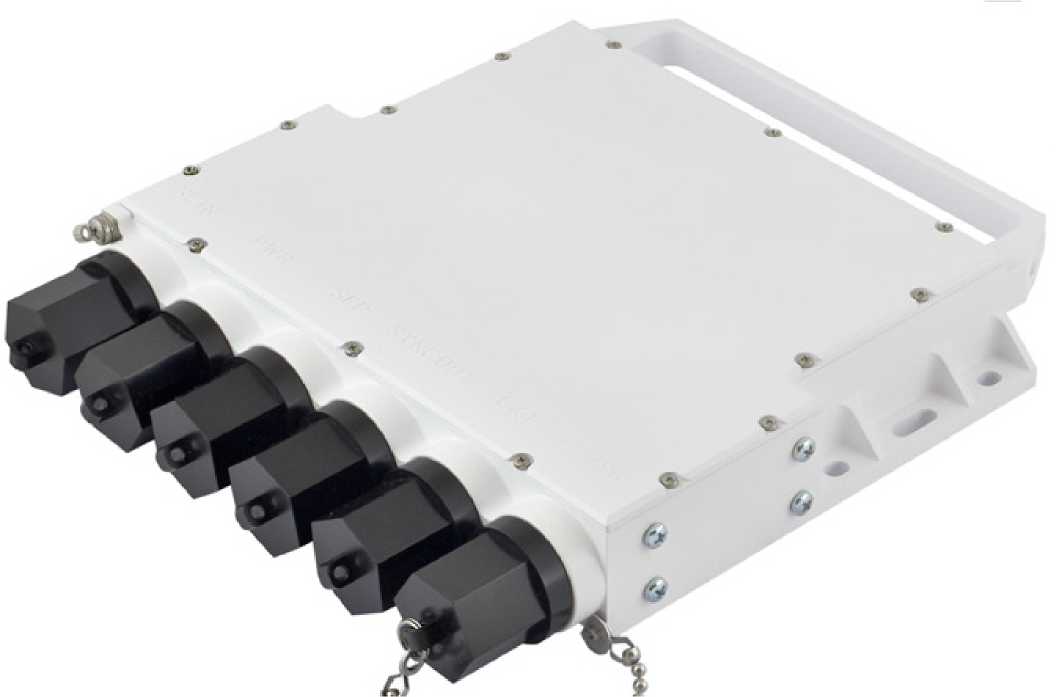

Рисунок 1 - Общий вид аппаратуры
Рисунок 2 - Общий вид Wi-Fi антенны и внешнего датчика BME 280
Рисунок 3 - Вид аппаратуры со стороны нижней панели с указанием места нанесения знака утверждения типа и места размещения заводского номера
Для управления аппаратурой используется встроенное программное обеспечение (далее - ПО) «RS-3S firmware», осуществляющее взаимодействие узлов аппаратуры, обработку измерительной информации и ее экспорт по интерфейсным каналам. В комплекте с аппаратурой поставляется ПО постобработки «NETVIEW &MODEM RU EDITION», предназначенное для высокоточной обработки измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | RS-3S firmware | NETVIEW &MODEM RU EDITION |
| Номер версии (идентификационный номер) ПО | 4.2.01 и выше | 2.3.6.1 и выше |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Режимы «Статика» и «Быстрая статика» 1) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм в плане по высоте | ±2<2,5+0,4П0’6^) 2) ±2-(4,0+0,5-10-6-D) 2) |
| Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» 1) 3) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм в плане по высоте | ±2<5,0+0,5П0’6^) 2) ±2-(8,0+0,8-10-6-D) 2) |
| Примечание: 1) Диапазон работы режима от 0,07 до 30 км, заявленные точностные характеристики достигаются при одновременном приеме сигналов ГНСС ГЛОНАСС и GPS. 2) где D - измеряемое расстояние, мм. 3) При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Количество каналов | 874 |
| Принимаемые сигналы | GPS L1C/A, L1C, L2C, L5 ГЛОНАСС L1, L2, L3 Gallileo E1, Б5а, E5b, E6 BeiDou B1I, B1C, B2a, B2b, B3 SBAS L1, L5 |
| Диапазон рабочих температур, °С | от -50 до +70 |
| Г абаритные размеры, мм, не более | |
| длина | 229 |
| ширина | 43 |
| высота | 275 |
| Масса, кг, не более | 2 |
наносится на нижнюю панель корпуса аппаратуры на наклейку и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Таблица 4 - Комплектность аппаратуры
| Наименование | Обозначение | Количество |
| 1 Аппаратура геодезическая спутниковая многочастотная в составе: | RS-3S | 1 комплект |
| 1.1 Футляр транспортировочный | 1 шт. | |
| 1.2 ГНСС приемник | 1 шт. | |
| 1.3 Крышка транспортировочная | 1 шт. | |
| 1.4 Резинка для крышки транспортировочной | 1 шт. | |
| 1.5 Антенна Wi-Fi с внешним датчиком BME 280 | 1 шт. | |
| 1.6 Кронштейн для установки на столб | 1 шт. | |
| 1.7 Винты M6x16 | 6 шт. | |
| 1.8 Шайбы под M6 | 6 шт. | |
| 1.9 Г айки закладные M4 | 4 шт. | |
| 1.10 Винты для крепления на стойку - винты M4x12 | 4 шт. | |
| 2 Аппаратура геодезическая спутниковая многочастотная RS-3S. Руководство по эксплуатации | - | 1 экз. |
| 3 Аппаратура геодезическая спутниковая многочастотная RS-3S. Паспорт | - | 1 экз. |
приведены в главе «Установка и съемка» документа «Аппаратура геодезическая спутниковая многочастотная RS-3S. Руководство по эксплуатации».
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Аппаратура геодезическая спутниковая многочастотная RS-3S. Технические условия.
ДРША.464345.023 ТУ.
