Счетчики газа ультразвуковые ВК-У, 95520-25

Счетчики газа ультразвуковые ВК-У (далее - счетчик) предназначены для измерения объема газа, приведенного к стандартным условиям.
Карточка СИ
Номер в госреестре 95520-25
Наименование СИ Счетчики газа ультразвуковые
Обозначение типа СИ ВК-У
Изготовитель Общество с ограниченной ответственностью "РАСКО Газэлектроника" (ООО "РАСКО Газэлектроника"), г. Арзамас, Нижегородская обл.
Год регистрации 2025
Срок свидетельства 21.05.2030
МПИ (интервал между поверками) 6 лет
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики газа ультразвуковые ВК-У (далее - счетчик) предназначены для измерения объема газа, приведенного к стандартным условиям.

Описание

Принцип действия счетчика основан на зависимости разности времен прохождения ультразвукового импульса по направлению и против направления течения потока газа от средней скорости газа вдоль акустического пути. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода. На основе измеренного объема газа при рабочих условиях, измеренной температуры с помощью встроенного термопреобразователя, и с учетом подстановочных значений давления и коэффициента сжимаемости электронный блок рассчитывает объем, приведенный к стандартным условиям, и выводит его на дисплей нарастающим итогом.

Счетчик состоит из электронного устройства, газонепроницаемого металлического корпуса со встроенным ультразвуковым преобразователем и опционально запорным клапаном. Ультразвуковой преобразователь имеет один измерительный канал, состоящий из одной пары ультразвуковых датчиков. Электронное устройство со встроенным программным обеспечением оснащено термопреобразователем сопротивления, установленным в металлическом корпусе, точечным матричным дисплеем, электронным блоком коррекции, встроенными элементами питания, GPRS модемом, оптическим интерфейсом и, опционально, интерфейсом RS-485 и разъемом для подключения внешней антенны.

Основные функции счетчиков:

- измерение объема газа, при рабочих условиях;

- измерение объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 с учетом измеренного значения температуры газа и подстановочных значений давления и коэффициента сжимаемости;

- архивирование данных;

- передача информации по GPRS модему и оптическому интерфейсу;

- защита информации от несанкционированного доступа;

- дистанционное открытие и закрытие встроенного запорного клапана;

- прием сигналов от внешних устройств, измеряющих уровень концентрации угарного газа (СО) и утечки измеряемой среды (СН4) по каналу RS-485.

Счетчики выпускаются в конструктивных исполнениях: И1, И2, И3; в различных типоразмерах: G1,6; G2,5; G4; G6; G10; в исполнениях по метрологическим характеристикам: основное и улучшенное; в исполнениях по диапазону расхода: стандартное и расширенное; в исполнениях по различным габаритным размерам: базовое и компактное; в исполнениях по направлению потока газа: слева-направо и справа-налево; в исполнениях со встроенным запорным клапаном; в исполнениях с интерфейсом RS-485 для подключения сигнализаторов загазованности и разъемом для подключения внешней антенны.

Структура условного обозначения исполнений счетчиков:

ВК-У [1]-[2]-[3]-[4]-[5]-[6]-[7], где:

[1] - типоразмер счетчика: G1,6; G2,5; G4; G6; G10;

[2] - конструктивное исполнение (И1; И2; И3);

[3] - исполнение по метрологическим характеристикам: О - основное, У- улучшенное;

[4] - исполнение по диапазону расхода: С - стандартное, Р - расширенное;

[5] - исполнение по габаритным размерам: Б - базовое, К - компактное (для исполнения И1 типоразмера G6);

[6] - исполнение по наличию клапана: К0 - нет клапана, К1 - есть клапан;

[7] - исполнение с применением сигнализатора загазованности: А0 - без возможности подключения сигнализаторов загазованности, А1 - наличие интерфейса RS-485 для подключения сигнализаторов загазованности.

Заводской номер в виде цифрового кода наносится на лицевую панель электронного устройства методом лазерной гравировки.

Общий вид счетчиков, место нанесения заводского номера, место нанесения знака утверждения типа представлены на рисунках 1-3.

Место нанесения

заводского номера

Место нанесения знака

утверждения типа

Место нанесения

заводского номера

утверждения типа

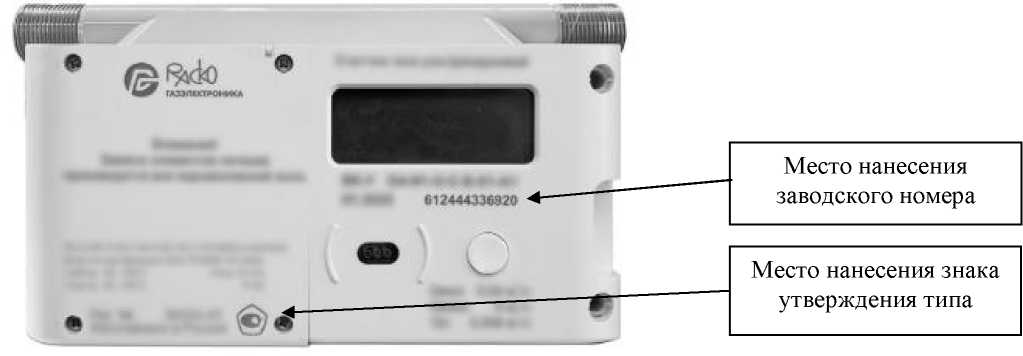

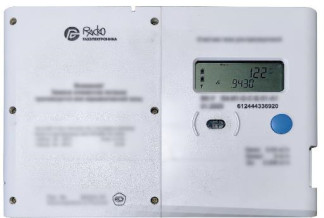

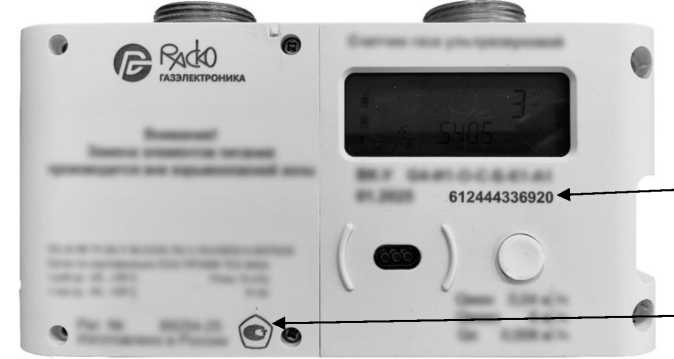

Рисунок 1 - Общий вид счетчиков в исполнении И1

Место нанесения знака

Место нанесения

заводского номера

утверждения типа

Место нанесения

заводского номера

Место нанесения знака

утверждения типа

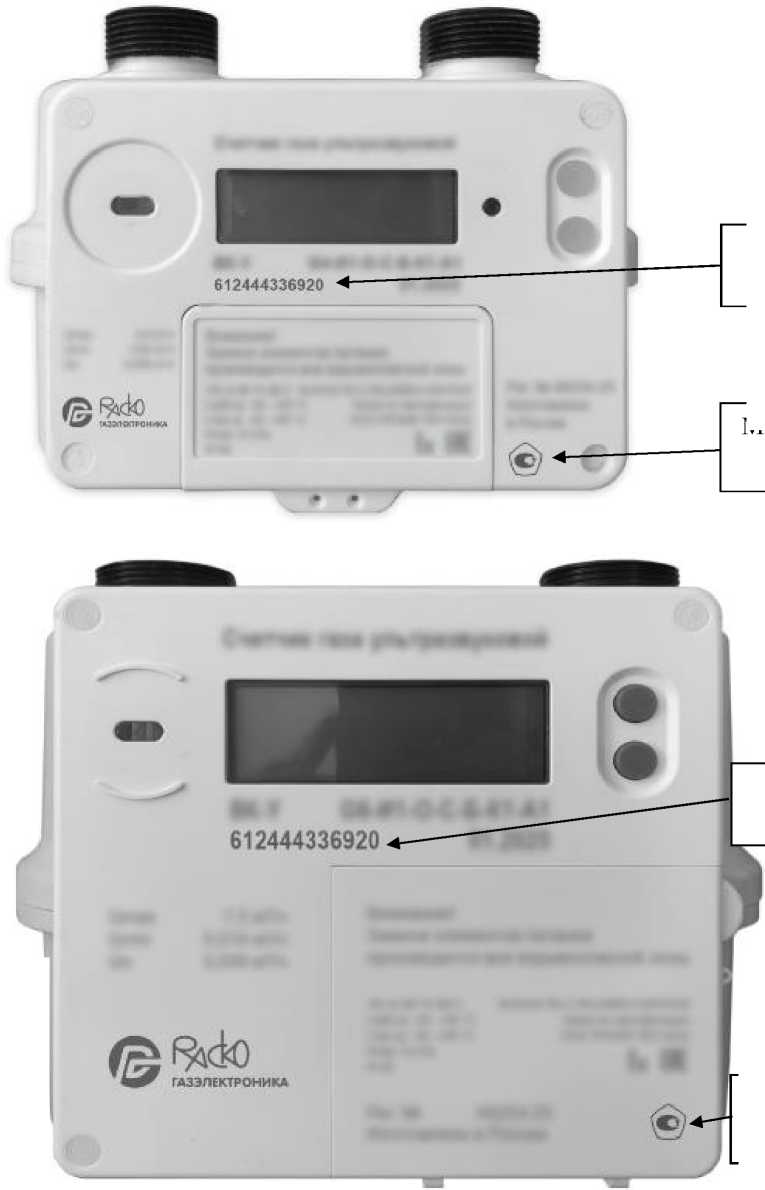

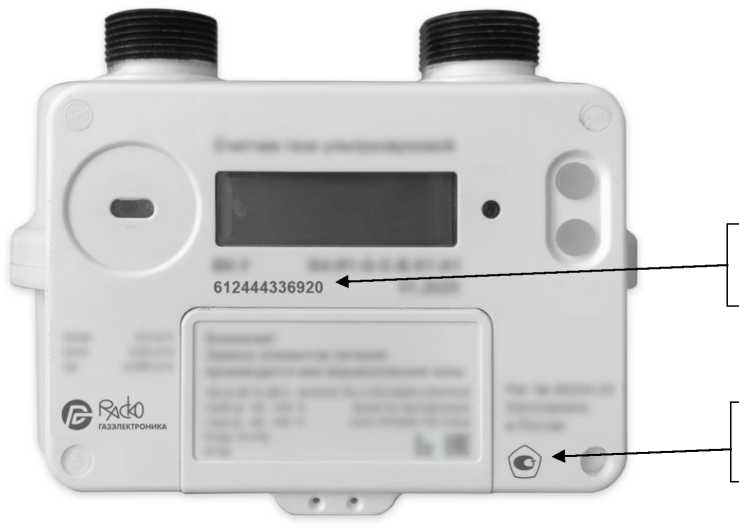

Рисунок 2 - Общий вид счетчиков в исполнении И2

Место нанесения знака

Рисунок 3 - Общий вид счетчиков в исполнении ИЗ

Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 4-6.

Место для установки пломб завода-изготовителя

Место для установки пломб завода-изготовителя

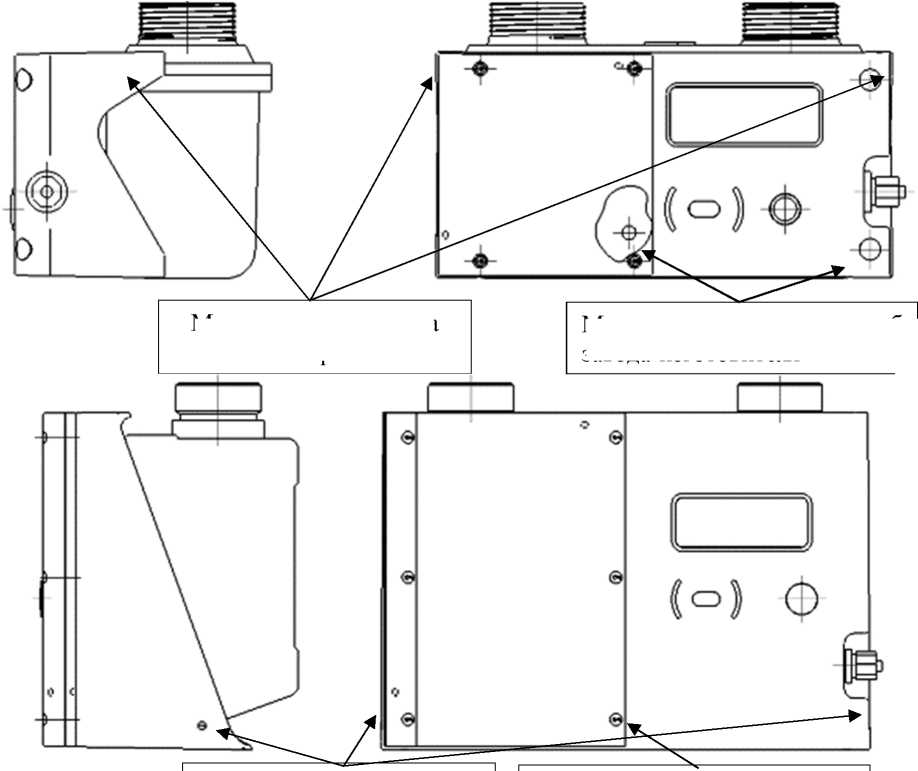

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки счетчиков в исполнении И1

Место нанесения знака поверки

Место нанесения знака поверки

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки счетчиков в исполнении И2

Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки счетчиков в исполнении И3

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО счетчиков в исполнении И1, ИЗ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

0222

Номер версии (идентификационный номер) метрологически значимой части ПО

7201

Цифровой идентификатор ПО

1F1E427E

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Таблица 2 - Идентификационные данные ПО счетчиков в исполнении И2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

460

461

Номер версии (идентификационный номер) метрологически значимой части ПО

H2.24VT009.8

H3.23V0009.7

Цифровой идентификатор ПО

0xA509AEA7

0xD986C259

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование параметра

З

Значение

Типоразмер

G1,6

G2,5

G4

G6

G10

Максимальный расход Qмакс, м3/ч: - исполнение С - исполнение Р

2,5 _

4

_

6

7

10

11

16 _

Номинальный расход Qном, м3/ч

1,6

2,5

4

6

10

Минимальный расход Qмин, м3/ч

0,016

0,025

0,04

0,06

0,1

Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения температуры, без учета погрешности от принятия давления и коэффициента сжимаемости за условнопостоянные величины, в диапазоне расходов*, %:

- исполнение О

а) Qмин < Q < 0,1-0™

б) 0,1-Q™ < Q < Qмакс

- исполнение У

а) Qмин < Q < 0,1-Q™

б) 0,1^ном < Q < Qмакс

±3,0 ±1,5

±2,0 ±1,0

* Включает погрешность вычисления (не более ±0,05 %).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Типоразмер

G1,6

G2,5

G4

G6

G10

Измеряемая среда

природный газ по ГОСТ 5542-2022, газовая фаза сжиженных углеводородных газов и другие сухие неагрессивные газы

Порог чувствительности, м3/ч

0,0032

0,005

0,008

0,012

0,02

Емкость отсчетного устройства, м3

99999999,9999

Потеря давления при Qмакс, Па, не более

200

300*

350

700

Температура измеряемой среды, °С

от -25 до +55

Давление измеряемой среды, кПа, не более

5

Избыточное давление внутри корпуса, кПа, не более

50

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от -40 до +55 до 95 при температуре +35 °С от 84,0 до 106,7

Присоединительная резьба, дюйм:

- исполнение И1

- исполнение И2

- исполнение И3

11/4 11/4

3/4

11/4 11/4

3/4

11/4 11/4

3/4

11/4

11/2

11/4

11/2

Межосевое расстояние, мм: - исполнение И1

- исполнение И2

110

110

110

110

110

110

110/ 152,4* 150

152,4

150

Габаритные размеры исполнения И1, мм, не более: - высота

- длина

- ширина

120

205

115

120

205

115

120

205

115

120/ 185* 205/ 250* 115/ 130*

185

250

130

Габаритные размеры исполнения И2, мм, не более:

- высота

- длина

- ширина

150

215

115

150

215

115

150

215

115

205

250

140

205

250

140

Габаритные размеры исполнения И3, мм, не более:

- высота

- длина

- ширина

120

255

115

120

255

115

120

255

115

_

_ _

_

_ _

Масса, кг, не более:

- исполнение И1

- исполнение И2

- исполнение ИЗ

1,4

1,5

1,4

1,4

1,5

1,4

1,4

1,5

1,4

1,4/2,8

*

2,8

_

2,8

2,8 _

* Исполнение Б.

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

18

Знак утверждения типа

наносится на лицевую панель счетчиков методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации методом печати.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик газа ультразвуковой

ВК-У

1 шт.

Присоединительные фитинги

_

* * *

1 шт.

Паспорт

ЛГТИ.407250.002ПС

1 шт.

Руководство по эксплуатации. Часть 1. Исполнение И1, И3

ЛГТИ.407250.002РЭ1

*       **

1 шт.

Руководство по эксплуатации. Часть 2. Исполнение И2

ЛГТИ.407250.002РЭ2

*       **

1 шт.

* По дополнительному заказу

Размещается в электронном виде на сайте изготовителя. В бумажном виде поставляется по запросу.

Сведения о методах измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации.

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1);

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ЛГТИ.407250.002ТУ Счетчики газа ультразвуковые ВК-У. Технические условия.

95520-25
Номер в ГРСИ РФ:
95520-25
Производитель / заявитель:
Общество с ограниченной ответственностью "РАСКО Газэлектроника" (ООО "РАСКО Газэлектроника"), г. Арзамас, Нижегородская обл.
Год регистрации:
2025
Cрок действия реестра:
21.05.2030
