| Номер в госреестре | 95512-25 |
| Наименование СИ | Системы воздушного лазерного сканирования |
| Обозначение типа СИ | АГМ-А3 |
| Изготовитель | Общество с ограниченной ответственностью "АГМ Системы" (ООО "АГМ Системы"), г. Краснодар |
| Год регистрации | 2025 |
| Срок свидетельства | 21.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы воздушного лазерного сканирования АГМ-А3 (далее - системы) предназначены для измерения приращения координат и определения трехмерных координат точек земной поверхности, инженерных объектов и сооружений с борта транспортных средств.
Принцип действия систем основан на использовании вращающихся пар лазер/детектор, угол поворота которых измеряется кодовым датчиком (энкодером), установленным на оси вращения. При движении транспортного средства в трехмерном пространстве сканирующий пучок импульсного лазерного излучения направляется на объекты местности в плоскости, перпендикулярной оси вращения зеркала. Отраженные сигналы регистрируются приемником излучения и преобразуются в цифровую форму.
Система позиционирования состоит из ГНСС приёмника и инерциального блока, с помощью которых определяются пространственные координаты и ориентация систем.
Данные измерений всех компонентов систем синхронизируются по времени и записываются на внешний накопитель данных.
Определение взаимного положения антенны ГНСС приемника и инерциальной системы производится при изготовлении систем с использованием средств, не входящих в состав систем. Ориентация системы координат инерциальной системы относительно блока систем вычисляется при заводской калибровке инерциальной системы.
При постобработке по данным инерциальной навигационной системы вычисляется точная траектория движения систем в заданной системе координат (с учетом угловой ориентации в трехмерном пространстве), а по данным сканирующего блока строится цифровая трехмерная модель сканируемых объектов.
Конструктивно системы состоят из двух основных частей:
- сканирующего блока в моноблочном корпусе, изготовленного из металла и высокопрочного пластика, который в свою очередь включает в себя лазерный дальнометрический сканер, предназначенный для измерений дальности от центра сканирования до точки отражения лазерных лучей от объекта и систему инерциальной навигации, содержащую высокоточный ГНСС приемник и инерциальную систему, предназначенную для построения на основе результатов измерений цифровой трехмерной модели реальной поверхности сканируемых объектов;
- ГНСС антенны, изготовленной из металла и высокопрочного пластика, осуществляющей непрерывный прием и обработку сигналов со спутников космических навигационных систем.
На передней панели сканирующего блока располагаются четыре монтажных отверстия.
На задней панели сканирующего блока расположены:
- разъем для подключения внешнего питания;
- 2 разъема для подключения внешней камеры;
- служебный разъем;
- функциональная кнопка для включения и выключения сканирующего блока;
- разъем для подключения внешней ГНСС антенны;
- 2 разъема для подключения внешнего накопителя данных;
- многофункциональный разъем.
На боковой панели расположены:
- информационный экран;
- 2 светодиода;
На верхней панели сканирующего блока располагаются четыре монтажных отверстия.
Системы не имеют специальной пломбировки; все винты, обеспечивающие доступ к компонентам, которые могут повлиять на изменение характеристик системы, заливаются специальным лаком.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер систем размещается на корпусе сканирующего блока в числовом формате в виде гравировки.
Общий вид сканирующего блока и ГНСС антенны приведен на рисунке 1. Общий вид сканирующего блока с указанием места нанесения знака утверждения типа и места размещения заводского номера приведен на рисунке 2.
Сканирующий блок
АГМ-А3 ГНСС-антенна

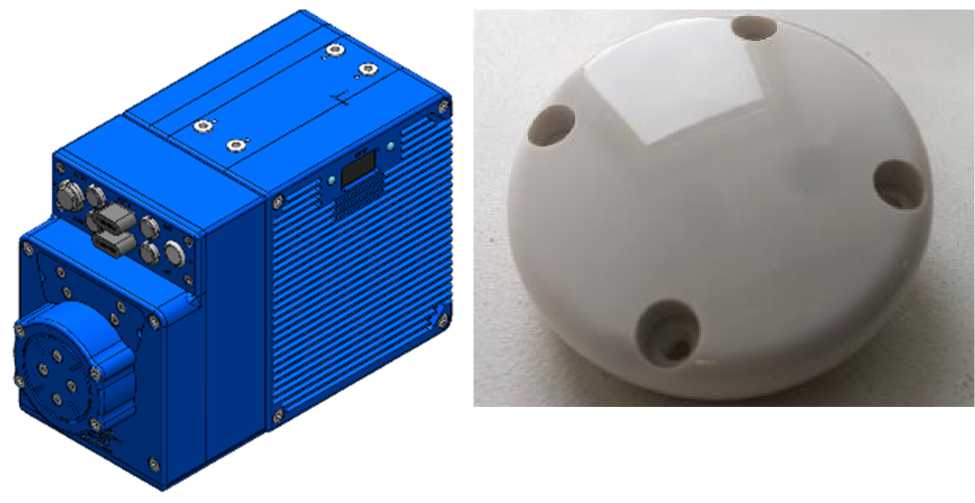

Рисунок 1 - Общий вид сканирующего блока и ГНСС антенны
Место нанесения знака
утверждения типа
Место размещения заводского номера
Рисунок 2 - Место размещения заводского номера
В системах используется встроенное программное обеспечение (далее - ПО) MsX-control_fw, отвечающее за работу системы, а также AGM ScanWorks, использующееся для вывода точек лазерного отражения в системе координат WGS (UTM), ПО AGM PosWorks Web используется для расчета траектории в режиме постобработки по данным системы инерциальной навигации, базовых станций. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MsX-control_fw | AGM ScanWorks | AGM PosWorks Web |
| Номер версии (идентификационный номер) ПО | 2.0 и выше | 5.0 и выше | 0.4.18 и выше |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон сканирования, м | от 5 до 1640 |
| Доверительные границы абсолютной погрешности определения координат точек земной поверхности в заданной системе координат (при доверительной вероятности 0,67) 1), мм в плане по высоте | ±(25+0,3А0’4Ъ)2) ±(25+0,340-4Ъ)2) |
| Примечание: 1) Системы обеспечивают заявленную точность определения координат точек земной поверхности в заданной системе координат (прямоугольной системе координат) при отражательной способности поверхности объекта сканирования более 80%, скоростях транспортного средства до 120 км/ч и использовании в качестве базовой станции ГНСС-приемника с границами допускаемой абсолютной погрешности измерений приращений координат (при доверительной вероятности 0,95) в режиме кинематика ±2^(6+0,540’6<D) мм, где D - длина линии, вычисленная по измеренным приращениям координат в мм. Заданная система координат задается относительно точки установки базовой станции. Заявленные точностные характеристики достигаются при одновременном приеме сигналов ГНСС ГЛОНАСС и GPS встроенной НАП из системы воздушного лазерного сканирования и базовой станции. 2) Где L - расстояние до точки сканирования, мм. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Угловое поле сканирования в горизонтальной плоскости, градус 1) | от 0 до 60 |
| Напряжение питания постоянного тока, В внешний источник питания | от 11,2 до 12,7 |
| Диапазон рабочих температур, °С | от -10 до +60 |
| Габаритные размеры, мм, не более сканирующий блок длина | 217 |
| ширина | 98 |
| высота | 138 |
| ГНСС антенна диаметр | 90 |
| высота | 23 |
| Масса, кг, не более сканирующий блок | 2,9 |
| ГНСС антенна | 0,19 |
| 1) Градус - единица измерений плоского угла. |
наносится на боковую панель сканирующего блока в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Таблица 4 - Комплектность систем
| Наименование | Обозначение | Количество |
| 1 Системы воздушного лазерного сканирования: | АГМ-А3 | 1 комплект |
| 1.1 Сканирующий блок | 1 шт. | |
| 1.2 ГНСС антенна | 1 шт. | |
| 1.3 Внешняя батарея | 1 шт. | |
| 1.4 Зарядное устройство | 1 шт. | |
| 1.5 Кабель питания | 1 шт. | |
| 1.6 ГНСС кабель | 1 шт. | |
| 1.7 USB-накопитель | 1 шт. | |
| 2 Программное обеспечение (USB-накопитель) | AGM ScanWorks | 1 шт. |
| 3 Программное обеспечение (онлайн доступ) | AGM PosWorks Web | 1 шт. |
| 4 Системы воздушного лазерного сканирования АГМ-А3. Руководство по эксплуатации (USB-накопитель) | - | 1 экз. |
| 5 Системы воздушного лазерного сканирования АГМ-А3. Паспорт | - | 1 экз. |
приведены в главе 2 «Работа с Системой» документа «Системы воздушного лазерного сканирования АГМ-А3. Руководство по эксплуатации».
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Системы воздушного лазерного сканирования АГМ-А3. Технические условия.
ТУ 265112-010-29612876-23.
