| Номер в госреестре | 95508-25 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1181 |
| Изготовитель | "CHANGZHOU TONGHUI ELECTRONICS CO., LTD", Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 21.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1181 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
По принципу действия источники относятся к программируемым линейным источникам питания. Источники имеют до четырех каналов с набором режимов и функций: регулируемые стабилизированные напряжение и сила постоянного тока. Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от переполюсовки. Допускается параллельное и последовательное соединение 1 и 2 каналов.
Управление и контроль режимами работы источников осуществляется встроенным микроконтроллером. На лицевой панели источников расположены функциональные клавиши и поворотный регулятор для установки параметров на выходных клеммах источника питания.
На задней панели источников расположены:
- выходной терминал для подключения удаленной нагрузки для 1, 2 и 3 каналов;
- интерфейсы дистанционного управления RS-232, USB, разъем GPIB (по отдельному заказу);
- вентиляционное отверстие и разъем сети питания.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются числом каналов и диапазонами установки выходных параметров.
Таблица 1 - Модификации источников
| Модификация | Ивых, В/ 1вых, А/Рвых, Вт1) | Ивых, В/ 1вых, А/ Рвых, Вт | Ивых, В/ 1вых, А/ Рвых, Вт |
| 1, 2 каналы | 3 канал | 4 канал | |
| АКИП-1181/1 | от 0 до 30/от 0 до 3/90 | от 0 до 5/ от 0 до 3/15 | _ |
| АКИП-1181/2 | от 0 до 30/от 0 до 3/90 | от 0 до 6/ от 0 до 5/30 | _ |
| АКИП-1181/3 | от 0 до 30/от 0 до 6/180 | от 0 до 6/ от 0 до 5/30 | _ |
| АКИП-1181/4 | от 0 до 60/от 0 до 3/180 | от 0 до 6/ от 0 до 5/30 | _ |
| АКИП-1181/5 | от 0 до 30/от 0 до 3/90 | от 0 до 10/ от 0 до 3/30 | от 0 до 5/ от 0 до 1/5 |
Примечание:
1) Ивых, В/ 1вых, А/Рвых, Вт - выходные значения напряжения, тока и максимальной мощности
источников.
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

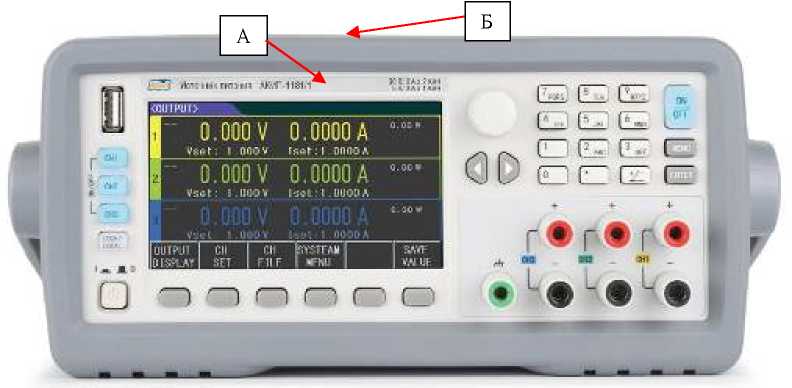

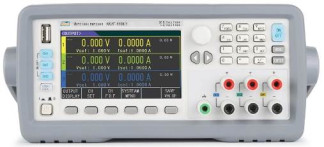

Рисунок 1 -Общий вид модификаций источников
АКИП-1181/1, АКИП-1181/2, АКИП-1181/3 и АКИП-1181/4 с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)

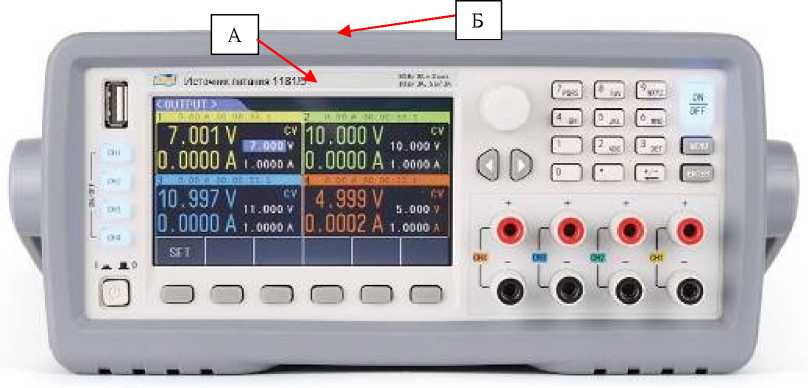

Рисунок 2 -Общий вид модификации источников АКИП-1181/5 с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)

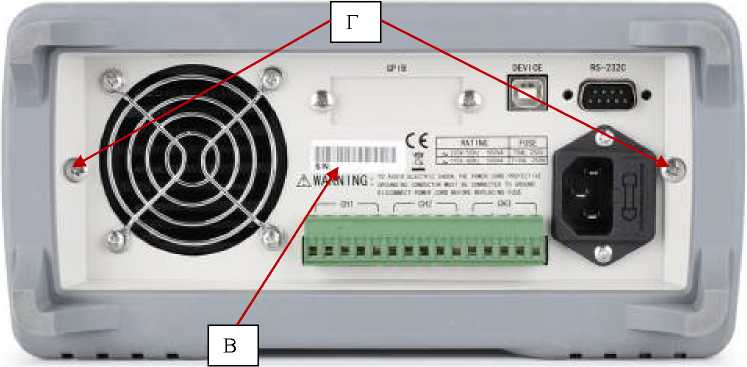

Рисунок 3 -Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ver |
| Номер версии (идентификационный номер ПО) | не ниже 0.0.1 |
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения
| Модификация | Пределы допускаемой абсолютной погрешности установки/измерения напряжения, В | |
| Каналы 1, 2, 3 | Канал 4 | |
| АКИП-1181/1 | ±(0,0005-U+0,020) | — |
| АКИП-1181/2 | ±(0,0003-U+0,010) | — |
| АКИП-1181/3 | ±(0,0003-U+0,010) | — |
| АКИП-1181/4 | ±(0,0003-U+0,010) | — |
| АКИП-1181/5 | ±(0,001-U+0,020) | ±(0,001-U+0,020) |
Примечания:
U - значение напряжения постоянного тока, установленное/измеренное на источнике, В
Таблица 4 - Пределы допускаемой основной абсолютной погрешности установки и измерения тока
| Модификация | Пределы допускаемой абсолютной погрешности установки/измерения тока, А | ||
| Каналы 1, 2 | Канал 3 | Канал 4 | |
| АКИП-1181/1 | ±(0,002-1+0,005) | ±(0,002-1+0,005) | _ |
| АКИП-1181/2 | ±(0,001-1+0,005) | ±(0,001-1+0,008) | _ |
| АКИП-1181/3 | ±(0,001-1+0,008) | ±(0,001-1+0,008) | _ |
| АКИП-1181/4 | ±(0,001-1+0,005) | ±(0,001-1+0,008) | _ |
| АКИП-1181/5 | ±(0,002-1+0,005) | ±(0,002-1+0,005) | ±(0,002-1+0,005) |
Примечания:
I - значение постоянного тока, установленное/измеренное на источнике, А
Таблица 5 - Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке
| Модификация | Нестабильность напряжения при изменении силы тока нагрузки, В | |
| Каналы 1, 2, 3 | Канал 4 | |
| АКИП-1181/1 | ±(0,0001-U+0,003) | _ |
| АКИП-1181/2 | _ | |
| АКИП-1181/3 | _ | |
| АКИП-1181/4 | _ | |
| АКИП-1181/5 | ±(0,0001-U+0,003) | |
Примечания:
U - значение напряжения постоянного тока, установленное на источнике, В
Таблица 6 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников
| Модификация | Нестабильность напряжения при изменении напряжения питания источников, В | |
| Каналы 1, 2, 3 | Канал 4 | |
| АКИП-1181/1 | ±(0,0001-U+0,003) | _ |
| АКИП-1181/2 | _ | |
| АКИП-1181/3 | _ | |
| АКИП-1181/4 | _ | |
| АКИП-1181/5 | ±(0,0001-U+0,003) | |
Примечания:
U - значение напряжения постоянного тока, установленное на источнике, В
Таблица 7 - Значения уровня пульсаций выходного напряжения
| Модификация | Уровень пульсаций выходного напряжения, мВскз, не более | ||
| Каналы 1, 2 | Канал 3 | Канал 4 | |
| АКИП-1181/1 | 4 | 5 | _ |
| АКИП-1181/2 | _ | ||
| АКИП-1181/3 | _ | ||
| АКИП-1181/4 | _ | ||
| АКИП-1181/5 | 4 | ||
Таблица 8 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения на нагрузке
| Модификация | Нестабильность силы тока при изменении напряжения на нагрузке, А | |
| Каналы 1, 2, 3 | Канал 4 | |
| АКИП-1181/1 | ±(0,001-1+0,003) | _ |
| АКИП-1181/2 | ±(0,0001-1+0,003) | _ |
| АКИП-1181/3 | _ | |
| АКИП-1181/4 | _ | |
| АКИП-1181/5 | ±(0,0001-1+0,003) | |
| Примечания: I - значение силы постоянного тока, установленное на источнике, А | ||
Таблица 9 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения питания
| Модификация | Нестабильность силы тока при изменении напряжения питания, А | |
| Каналы 1, 2, 3 | Канал 4 | |
| АКИП-1181/1 | ±(0,001-1+0,003) | _ |
| АКИП-1181/2 | ±(0,0001-1+0,003) | _ |
| АКИП-1181/3 | _ | |
| АКИП-1181/4 | _ | |
| АКИП-1181/5 | ±(0,0001-1+0,003) | |
| Примечания: I - значение силы постоянного тока, установленное на источнике, А | ||
Таблица 10 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 11 - Основные технические характеристики источников питания
| Наименование характеристики | Значение |
| Напряжение питания, В | от 198 до 242 |
| Частота напряжения питания, Г ц | от 47,5 до 52,5 от 57,0 до 63,0 |
| Масса, кг, не более | 13,0 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 235х105х487 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более | от 0 до +40 80 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 12 - Комплектность источников питания
| Наименование | Обозначение | Количество шт./экз. |
| Источник питания | АКИП-1181 1) | 1 |
| Кабель питания | - | 1 |
| Руководство по эксплуатации на CD-диске | - | 1 |
| 1) В зависимости от модификации | ||
приведены в разделах «РАБОТА С ПРИБОРОМ» и «НАСТРОЙКА ПРИБОРА» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1181».
