| Номер в госреестре | 95507-25 |
| Наименование СИ | Компараторы-анализаторы фазовые |
| Обозначение типа СИ | VCH-325 |
| Изготовитель | Акционерное общество "Время-Ч" (АО "Время-Ч"), г. Нижний Новгород |
| Год регистрации | 2025 |
| Срок свидетельства | 21.05.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Компараторы-анализаторы фазовые VCH-325 (далее - компараторы) предназначены для измерения относительной разности и нестабильности фаз и частот, а также спектральной плотности мощности фазовых флуктуаций синусоидальных сигналов с частотами от 1 до 100 МГц.
В основе работы прибора лежат принципы цифровой обработки сигналов и современная высокотехнологичная элементная база, позволяющие осуществить прямую цифровую обработку входных сигналов для расчета их характеристик без каких-либо преобразований в аналоговых схемах (кроме усиления).
Компараторы содержат четыре идентичных двойных измерительных канала, каждый из которых предназначен для вычисления разности фаз между двумя анализируемыми сигналами. В измерительном канале входные сигналы оцифровываются двумя аналого-цифровыми преобразователями и подаются на входы двухканального смесителя. В смесителе оцифрованные входные сигналы перемножаются со сдвинутыми друг относительно друга на п/2 сигналами квадратурного гетеродина, полученными методом прямого цифрового синтеза, позволяющего синтезировать сигналы с частотами, близкими к частотам входных сигналов.
Конструктивно компаратор выполнен в виде моноблока.
Компаратор выпускается в 2 исполнениях согласно таблице 1.
Таблица 1 - Варианты модификаций компаратора
| Модификация | Наличие в составе прибора опорных кварцевых генераторов 4,8 и 5,3 МГц |
| VCH-325 ЯКУР. 411146.041 | Нет |
| VCH-325A ЯКУР. 411146.041-01 | Да |
Заводской номер наносится в виде наклейки на панель компаратора и представляет собой последовательность цифр.
Общий вид компаратора, обозначение мест нанесения знака утверждения типа, знака поверки, схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2, вид задней панели и место нанесения заводского номера представлены на рисунке 3, где:
1 - место нанесения знака утверждения типа;
2 - место нанесения знака поверки;
3 - место нанесения заводского номера;
4 - место пломбировки от несанкционированного доступа.
Гпарагпор
1
2
4
Рисунок 1 - Общий вид компаратора модификации VCH-325 ЯКУР.411146.041

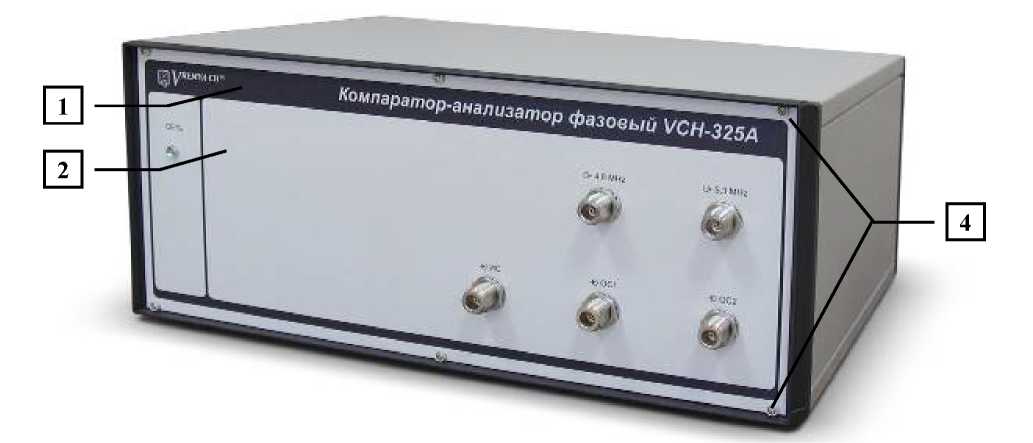

Рисунок 2 - Общий вид компаратора модификации VCH-325A ЯКУР. 411146.041-01

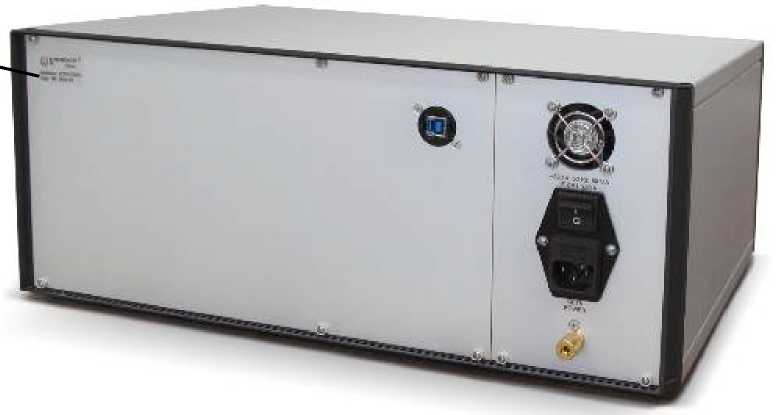

Рисунок 3 - Вид задней панели компаратора и место нанесения заводского номера
Метрологически значимая часть программного обеспечения (далее - ПО) компаратора представляет программный продукт - программа «Компаратор-анализатор фазовый» RU„HKYP.00212-01.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VCH-325.exe |
| Номер версии (идентификационный номер) ПО | 1.24.6.4 |
| Цифровой идентификатор ПО | FA34D5FF |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077-2014.
аблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон значений частот синусоидальных входных сигналов, МГ ц | от 1 до 100 |
| Диапазон среднеквадратических значений напряжения входных сигналов на нагрузке (50±1) Ом, В | от 0,6 до 1,2 |
| Номинальные значения частот выходных синусоидальных сигналов, МГц1) | 4,8-106; 5,3-106 |
| Пределы допускаемой основной относительной погрешности по частоте выходных синусоидальных сигналов частотой 4,8 и 5,3 МГц1) | ±1,0-10-6 |
| Среднеквадратическое значение напряжение выходных синусоидальных сигналов на нагрузке (50±1) Ом, В1) | от 0,8 до 1,2 |
| Спектральная плотность мощности случайных отклонений фазы в спектре выходных синусоидальных сигналов в одной боковой полосе, дБн/Гц, не более1): - на частоте отстройки 1 Гц - на частоте отстройки 10 кГц | -113 -156 |
| Наименование характеристики | Значение |
| Диапазон частот анализа спектральной плотности мощности фазовых шумов, Г ц | от 0,1 до 1-105 |
| Предельное значение вносимой компаратором нестабильности (среднее квадратическое относительное двухвыборочное отклонение результата измерений) частоты входного сигнала, не более: | |
| в режиме «3 входа» для пар сигналов ОС1-ИС, ОС2-ИС: - для интервала времени измерений 0,01 с | 5Д10-12 |
| - для интервала времени измерений 0,1 с | 6Д10-13 |
| - для интервала времени измерений 1 с | 3Д10-14 |
| - для интервала времени измерений 10 с | 5Д10-15 |
| - для интервала времени измерений 100 с | 1Д10-15 |
| - для интервала времени измерений 1 ч | 2Д10-16 |
| - для интервала времени измерений 1 сут | 5Д10-17 |
| в режиме «2 входа» для пары сигналов ОС1-ИС, в режиме «3 входа» для сигнала ИС: | |
| - для интервала времени измерений 0,01 с | 3Д10-13 |
| - для интервала времени измерений 0,1 с | 1Д10-13 |
| - для интервала времени измерений 1 с | 5Д10-15 |
| - для интервала времени измерений 10 с | 1Д10-15 |
| - для интервала времени измерений 100 с | 2Д10-16 |
| - для интервала времени измерений 1 ч | 1Д10-16 |
| - для интервала времени измерений 1 сут | 5Д10-17 |
| Предельное значение вносимых компаратором фазовых шумов (спектральная плотность мощности) при исследовании сигналов 5 МГц, не более: | |
| в режиме «3 входа» для пар сигналов ОС1-ИС, ОС2-ИС: - для частоты отстройки 1 Гц | -130 |
| - для частоты отстройки 10 Гц | -143 |
| - для частоты отстройки 100 Гц | -145 |
| - для частоты отстройки 1 кГц | -146 |
| - для частоты отстройки 10 кГц | -147 |
| - для частоты отстройки 100 кГц в режиме «2 входа» для пары сигналов ОС1-ИС, в режиме «3 входа» для сигнала ИС: | -148 |
| - для частоты отстройки 1 Гц | -135 |
| - для частоты отстройки 10 Гц | -150 |
| - для частоты отстройки 100 Гц | -155 |
| - для частоты отстройки 1 кГц | -160 |
| - для частоты отстройки 10 кГц | -163 |
| - для частоты отстройки 100 кГц | -163 |
| Наименование характеристики | Значение |
| Предельное значение вносимых компаратором фазовых шумов | |
| (спектральная плотность мощности) при исследовании сигналов 10 МГц, | |
| не более: | |
| в режиме «3 входа» для пар сигналов ОС1-ИС, ОС2-ИС: | |
| - для частоты отстройки 1 Гц | -127 |
| - для частоты отстройки 10 Гц | -135 |
| - для частоты отстройки 100 Гц | -143 |
| - для частоты отстройки 1 кГц | -145 |
| - для частоты отстройки 10 кГц | -145 |
| - для частоты отстройки 100 кГц | -146 |
| в режиме «2 входа» для пар сигналов ОС1-ИС, в режиме «3 входа» для | |
| сигнала ИС: | |
| - для частоты отстройки 1 Гц | -130 |
| - для частоты отстройки 10 Гц | -145 |
| - для частоты отстройки 100 Гц | -153 |
| - для частоты отстройки 1 кГц | -158 |
| - для частоты отстройки 10 кГц | -160 |
| - для частоты отстройки 100 кГц | -160 |
| Предельное значение вносимых компаратором фазовых шумов (спектральная | |
| плотность мощности) при исследовании сигналов 100 МГц, не более: | |
| в режиме «3 входа» для пар сигналов ОС1-ИС, ОС2-ИС: | |
| - для частоты отстройки 1 Гц | -107 |
| - для частоты отстройки 10 Гц | -115 |
| - для частоты отстройки 100 Гц | -127 |
| - для частоты отстройки 1 кГц | -133 |
| - для частоты отстройки 10 кГц | -135 |
| - для частоты отстройки 100 кГц | -140 |
| в режиме «2 входа» для пар сигналов ОС1-ИС, в режиме «3 входа» для | |
| сигнала ИС: | |
| - для частоты отстройки 1 Гц | -110 |
| - для частоты отстройки 10 Гц | -127 |
| - для частоты отстройки 100 Гц | -140 |
| - для частоты отстройки 1 кГц | -143 |
| - для частоты отстройки 10 кГц | -150 |
| - для частоты отстройки 100 кГц | -155 |
| 1) Для модификации VCH-325A ЯКУР.411146.041-01 | |
аблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Значения интервалов времени измерений в зависимости от полосы пропускания, с: - 500 Гц - 50 Гц - 5 Гц - 1,5; 0,5 Гц | 0,001; 0,01; 0,1; 1; 10; 100; 1000; 3600; 86400 0,01; 0,1; 1; 10; 100; 1000; 3600; 86400 0,1; 1; 10; 100; 1000; 3600; 86400 1; 10; 100; 1000; 3600; 86400 |
| Амплитуда паразитной фазовой модуляции при наличии разности частот входных сигналов, не более | 2Д10-12 |
| Температурный коэффициент изменения фазы, обусловленный фазовым сдвигом при изменении температуры окружающей среды, с/°С, не более | 5Д10-12 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220+22 50±2 |
| Потребляемая мощность от сети питания переменного тока, В-А, не более | 60 |
| Масса, кг, не более: - без упаковки - в ящике из гофрированного картона - в укладочно-транспортном ящике | 12 15 45 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 184x449x337 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность при температуре воздуха 25 °С, % | от +15 до +25 от 84 до 106 (от 630 до 795) от 30 до 80 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность при температуре воздуха 25 °С, % | от +5 до +40 от 70 до 106,7 (от 537 до 800) до 90 |
| Предельные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 25 °С, % | от -50 до +55 до 95 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель компаратора методом наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Компаратор-анализатор фазовый VCH-325 (VCH-325A) | ЯКУР.411146.041 (ЯКУР.411146.041-01) | 1 шт. |
| Комплект ЗИП-О | - | 1 к-т |
| Комплект кабелей | - | 1 к-т |
| Делитель мощности | ZA3CS-400-3W-S | 1 шт. |
| Комплект эксплуатационной документации | - | 1 к-т |
приведены в разделе 6 «Порядок работы» документа «Компараторы-анализаторы фазовые
VCH-325, VCH-325A. Руководство по эксплуатации. ЯКУР.411146.041РЭ».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
