| Номер в госреестре | 95500-25 |
| Наименование СИ | Трансформаторы тока измерительные |
| Обозначение типа СИ | Ziegler |
| Изготовитель | "Rishabh Instruments limited", Индия |
| Год регистрации | 2025 |
| Срок свидетельства | 19.05.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока измерительные Ziegler (далее по тексту - трансформаторы тока) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в однофазных и трехфазных электрических цепях переменного тока.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный току первичной обмотки.
Трансформаторы тока являются масштабными преобразователями и служат для расширения пределов измерения силы переменного тока. По конструкции относятся к трансформаторам фиксированного типа с неразборным или разборным сердечником, с первичной цепью или с окном. В трансформаторах тока с окном первичной обмоткой служит кабель или шина, пропущенная сквозь окно трансформатора. В трансформаторах тока с первичной обмоткой обмотки расположены внутри корпуса. Вторичные обмотки трансформаторов тока конструктивно располагаются внутри корпуса и выполняются в различных модификациях для достижения нужного коэффициента трансформации.
Трансформаторы тока имеют изолирующий корпус из самогасящегося стеклоармированного поликарбоната. Модификации трансформаторов тока отличаются способом подключения первичной токонесущей шины, диапазоном первичного тока, номинальной мощностью вторичных обмоток, классом точности, размерами и формой проходных окон, габаритными размерами. Выводы вторичных обмоток подключаются к клеммам, закрепленным на корпусе трансформатора. Клеммы имеют пломбируемые крышки для ограничения доступа к измерительной цепи.
Серийный номер наносится на маркировочную табличку типографским методом в виде цифрового или буквенно-цифрового кода.

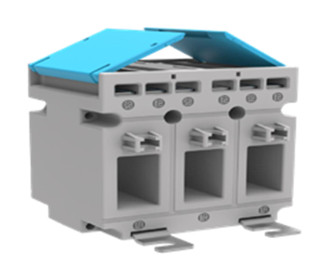

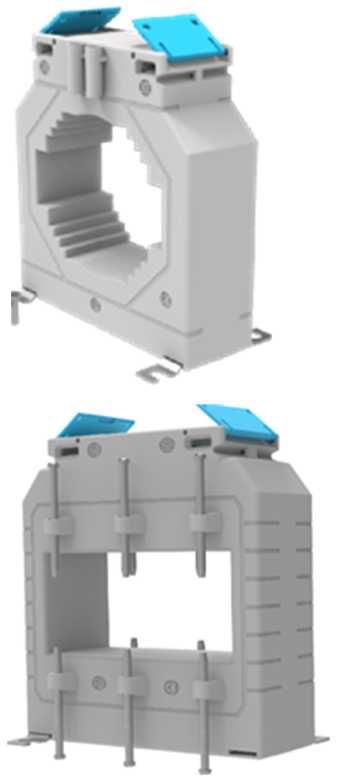

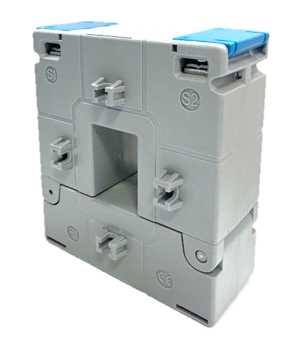

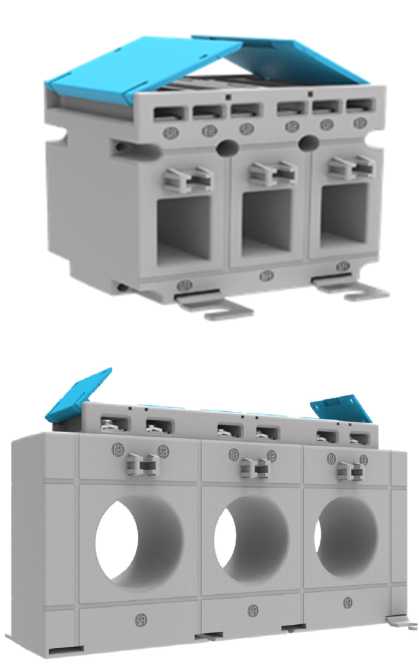

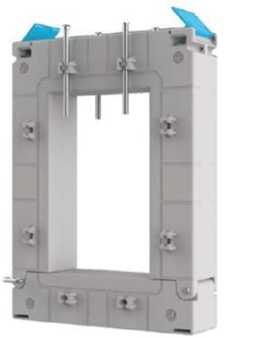

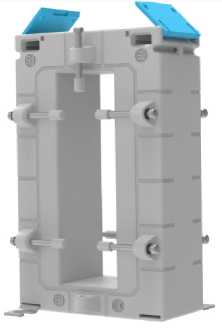

Общий вид трансформаторов тока представлен на рисунке 1. Цвет и форма корпуса, размер и форма проходных окон могут отличаться от представленных на рисунке 1. Место нанесения серийного номера и место нанесения знака поверки представлены на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - конструктивный: конструкция не предполагает доступа к органам настройки и регулировки. Знак поверки наносится в виде печатного оттиска или в виде наклейки на корпусе трансформаторов тока.
Структура условного обозначения модификаций трансформаторов тока:
| Ziegler | Х | Х / | Х | X | (X)_________________________ |
| Толщина корпуса трансформатора тока, мм Примечание - Данный символ может отсутствовать | |||||
| Обозначение исполнений в зависимости от конструктивных особенностей*: □ - базовое исполнение W - трансформаторы тока с первичной цепью V - трансформаторы тока с вертикальным окном H - трансформаторы тока с горизонтальным окном P - трансформаторы тока, предназначенные цепей для защиты SC - трансформаторы тока с разъемным сердечником | |||||
| Ширина шины, мм Примечание - Данный символ может отсутствовать | |||||
| Ширина корпуса трансформатора тока, мм | |||||
| Обозначение серии: МАК СТ 3PH - трансформатор тока трехфазной группы МАК СТ - трансформатор тока однофазной группы | |||||
| Обозначение типа трансформаторов тока | |||||
* применимо только для трансформаторов тока однофазной группы
б) серии Ziegler МАК СТ (исполнение H)
в) серии Ziegler МАК СТ (исполнение V)
б) серии Ziegler МАК СТ (исполнение базовое)
в) серии Ziegler МАК СТ (исполнение SC)
г) серии Ziegler МАК СТ (исполнение Р)
д) серии Ziegler МАК СТ (исполнение W)

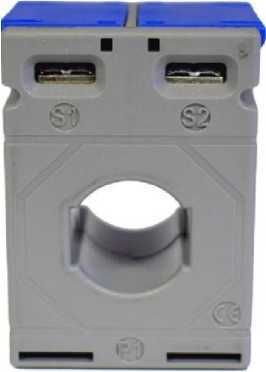

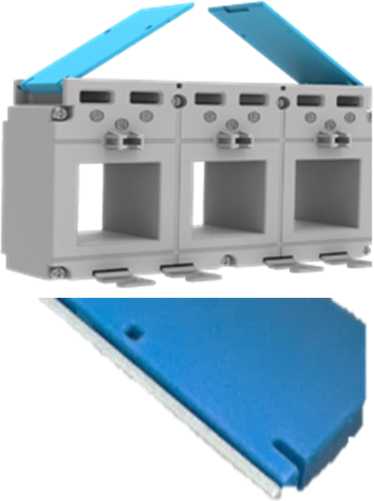

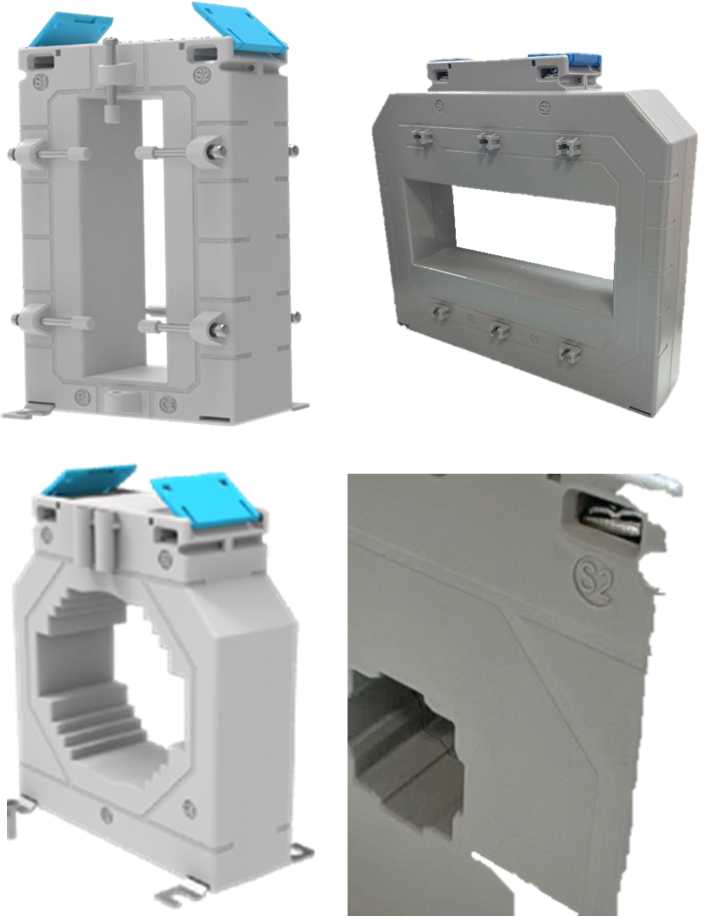

Рисунок 1 - Общий вид трансформаторов тока

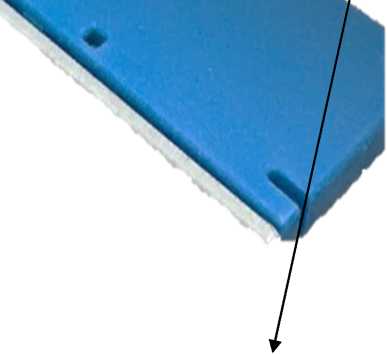

Место нанесения знака поверки
Лист № 6

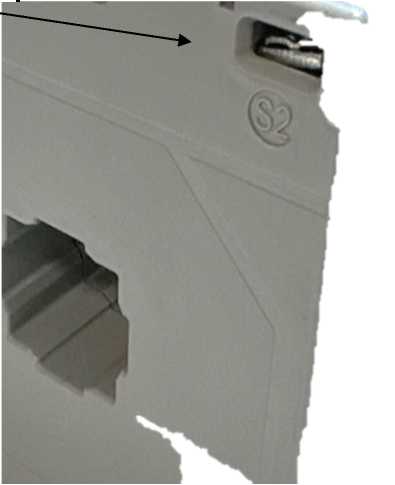

Место нанесения серийного номера
Всего листов 9

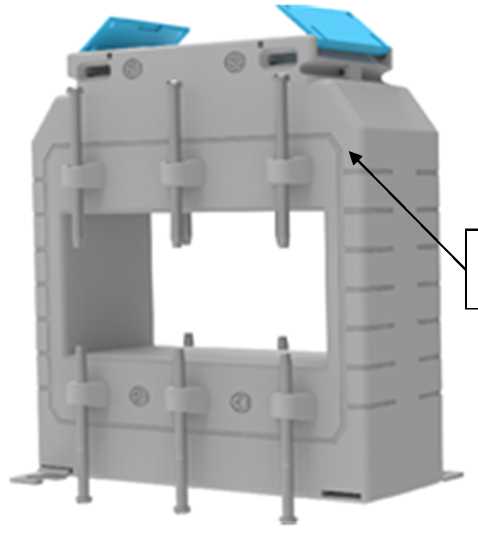

Рисунок 2 - Общий вид трансформаторов тока с указанием места нанесения серийного номера и места нанесения знака поверки
Таблица 1 - Метрологические характеристики серии Ziegler МАК СТ (исполнения базовое, Н, V, W)
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50, 60 |
| Номинальный первичный ток, А1) | от 1 до 7500 |
| Номинальный вторичный ток, А | 1; 5 |
| Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета | 0,2S; 0,5S; 0,2; 0,5; 1 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 0,8, ВА | от 1 до 100 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 1, ВА | от 1 до 5 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, Кбном | от 5 до 15 |
| 1) - Номинальные значения первичного тока по ГОСТ 7746-2015. Конкретное значение первичного тока указано на маркировочной табличке. | |
Таблица 2 - Метрологические характеристики серии Ziegler МАК СТ 3PH
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50, 60 |
| Номинальный первичный ток, А1) | от 100 до 800 |
| Номинальный вторичный ток, А | 1; 5 |
| Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета | 0,5; 1; 3 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 0,8 и cos ф2 = 1, В^А | от 1 до 5 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, Кбном | от 5 до 10 |
| 1) - Номинальные значения первичного тока по ГОСТ 7746-2015. Конкретное значение первичного тока указано на маркировочной табличке. | |
Таблица 3 - Метрологические характеристики серии Ziegler МАК СТ (исполнение SC)
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50, 60 |
| Номинальный первичный ток, А1) | от 60 до 5000 |
| Номинальный вторичный ток, А | 1; 5 |
| Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета | 0,5S; 0,5; 1; 3 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 0,8, В^А | от 3 до 45 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 1, В^А | от 1 до 5 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном | от 10 до 15 |
| 1) - Номинальные значения первичного тока по ГОСТ 7746-2015. Конкретное значение первичного тока указано на маркировочной табличке. | |
Таблица 4 - Метрологические характеристики серии Ziegler МАК СТ (исполнение Р)
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50, 60 |
| Номинальный первичный ток, А1) | от 50 до 6000 |
| Номинальный вторичный ток, А | 1; 5 |
| Классы точности вторичных обмоток по ГОСТ 7746-2015: - для защиты | 5Р;10Р |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 0,8, В^А | от 1 до 20 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 1, В^А | от 1 до 5 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 5 до 10 |
| 1) - Номинальные значения первичного тока по ГОСТ 7746-2015. Конкретное значение первичного тока указано на маркировочной табличке. | |
Таблица 5 -Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ширина х длина х высота), мм, не более | 225x50x206 |
| Масса, кг, не более | 10 |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +45 |
Таблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 65000 |
| Средний срок службы, лет | 20 |
наносится типографским способом на титульный лист паспорта.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока измерительный | Ziegler | 1 шт. |
| Паспорт | - | 1 экз. |
| Коробка упаковочная | - | 1 шт. |
| Комплект крепежных принадлежностей | - | 1 компл. |
приведены в паспорте в разделе 5 «Методика (методы) измерений» документа «Трансформатор тока измерительный Ziegler. Паспорт».
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 8.217-2024 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки»;
«Трансформаторы тока измерительные Ziegler. Стандарт предприятия».
