| Номер в госреестре | 95437-25 |
| Наименование СИ | Плотномеры |
| Обозначение типа СИ | MT Measurement DM/PDM |
| Изготовитель | Акционерное общество "МЕТТЛЕР-ТОЛЕДО ВОСТОК" (АО "МЕТТЛЕР-ТОЛЕДО ВОСТОК"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 12.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Плотномеры МТ Measurement DM/PDM (далее по тексту - плотномеры) предназначены для измерений плотности жидкостей.
Конструктивно плотномеры выполнены в корпусе с U-образной трубкой, электронным блоком, электронным термостатом (в зависимости от модификации), сенсорным дисплеем. Подача пробы жидкости осуществляется с помощью шприца или насоса для ввода образца. Результаты измерений плотности выводятся на жидкокристаллический дисплей. Конструкция плотномеров позволяет подключать принтер для печати результатов измерений.
Принцип действия плотномеров в режиме измерений плотности основан на определении периода колебаний U-образной измерительной трубки определенного объема, вызываемых электромагнитным генератором. Под воздействием возбуждающего магнитного поля пустая измерительная трубка колеблется с собственной частотой, а при заполнении трубки частота колебаний меняется в зависимости от массы (плотности) измеряемой жидкости. Период колебания трубки измеряется специальным датчиком. Частота собственных колебаний трубки зависит от ее конструктивных особенностей, упругости и массы и определяется в процессе настройки при заполнении трубки измеряемой жидкостью с известной плотностью.
К данному типу относятся модификации DM50, DM45, DM40, DM35, PDM4, которые отличаются метрологическими характеристиками, конструктивно и наличием функции термостатирования.
Для исключения влияния изменений температуры на результаты измерений плотности и приведения их к нормированным значениям в плотномерах модификаций DM50, DM45, DM40, DM35 используется термостатирование. Плотномеры модификации PDM4 функцию термостатирования не поддерживают.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится типографским способом на индивидуальный шильдик, расположенный на задней части корпуса в месте, указанном на рисунке 3.
Общий вид плотномеров представлен на рисунках 1-2.
Пломбирование плотномеров не предусмотрено.

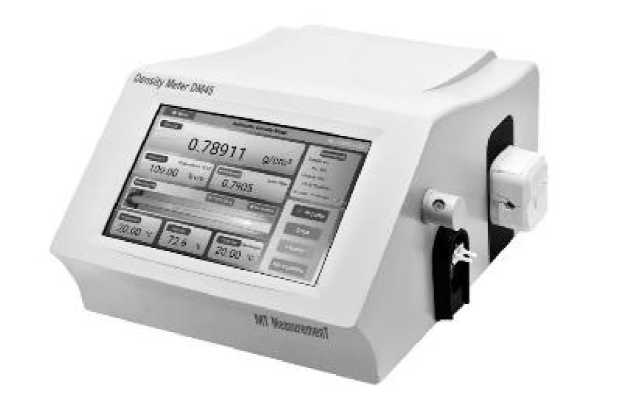

Рисунок 1 - Общий вид плотномеров МТ Measurement DM/PDM модификаций DM50, DM45, DM40, DM35

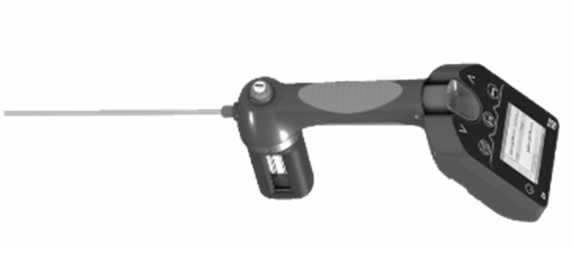

Рисунок 2 - Общий вид плотномера МТ Measurement DM/PDM модификации PDM4

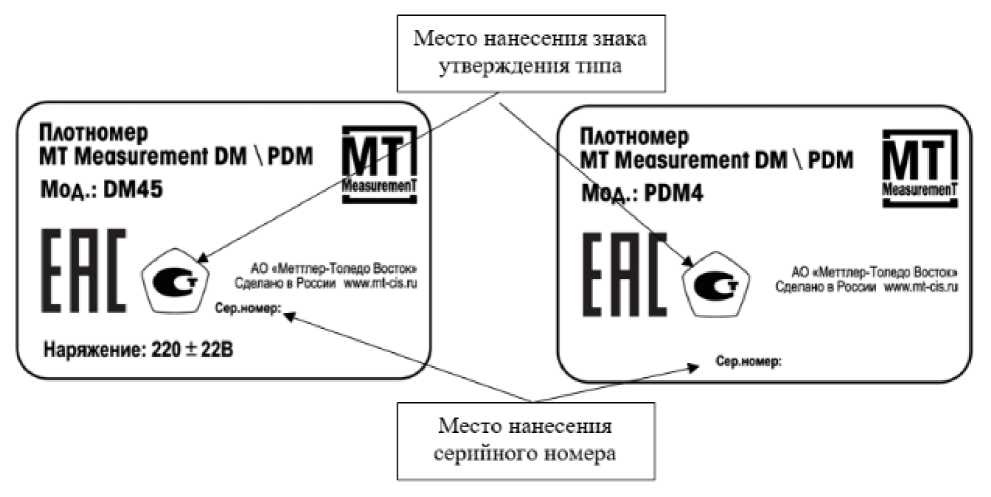

Рисунок 3 - Место нанесения серийного номера и знака утверждения типа
Программное обеспечение (далее - ПО) плотномеров является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО плотномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО__________________________________________
| Идентификационные данные (признаки) | Значение | |
| DM50, DM45, DM40, DM35 | PDM4 | |
| Идентификационное наименование ПО | - | |
| Номер версии (идентификационный номер) ПО, не ниже | 2.х.х.х* | V3^*X** |
| Цифровой идентификатор ПО | - | |
| * где «х» не относится к метрологически значимой части и состоит из комбинации цифр и/или букв латинского алфавита от одного до десяти знаков * * где «Х» не относится к метрологически значимой части и состоит из буквы латинского алфавита | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений плотности, г/см3 | от 0,65 до 1,80 |
| Пределы допускаемой абсолютной погрешности измерений | |
| плотности, г/см3 | |
| - модификация DM50 | ±0,00008 |
| - модификация DM45 | ±0,0001 |
| - модификация DM40 | ±0,0003 |
| - модификация DM3 5 | ±0,0005 |
| - модификация PDM4 | ±0,001 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Дискретность отсчета показаний плотности, г/см3 - модификации DM50, DM45 - модификации DM40, DM35, PDM4 | 0,00001 0,0001 |
| Диапазон задания температуры, °С - модификации DM50, DM45, DM40 - модификация DM3 5 | от +15 до +40 от +5 до +45 |
| Объем образца для анализа, мл, не более | 2 |
| Габаритные размеры (ширинахдлинахвысота), мм, не более - модификации DM50, DM45, DM40, DM35 - модификация PDM4 | 439х350х217 245x95x125 |
| Масса, кг, не более - модификации DM50, DM45, DM40, DM35 - модификация PDM4 | 12,0 0,65 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Параметры электрического питания для модификаций DM50, DM45, DM40, DM3 5 - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 50 |
| Потребляемая мощность, В^А, не более - модификации DM50, DM45, DM40, DM35 | 120 |
| Условия эксплуатации: - температура окружающей среды, °С - модификации DM50, DM45, DM40, DM35 - модификация PDM4 - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 от +5 до +40 85 от 84 до 106 |
наносится на шильдик печатным способом на заднюю панель плотномера согласно рисунку 3 и на нижнюю часть титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Плотномер МТ Measurement DM/PDM | модификация DM50 или DM45 или DM40 или DM35 или PDM4 | 1 шт. (по заказу) |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 5 «Интерфейс управления и основные функции» руководства по эксплуатации «Плотномеры МТ Measurement DM/PDM».
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении государственной поверочной схемы для средств измерений плотности»;
ТУ 26.51.5-019-45862615-2023 «Плотномеры МТ Measurement DM/PDM. Технические условия».
