| Номер в госреестре | 95429-25 |
| Наименование СИ | Газоанализаторы стационарные |
| Обозначение типа СИ | ИРИС |
| Изготовитель | Общество с ограниченной ответственностью "ИТА Про" (ООО "ИТА Про"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 12.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы стационарные ИРИС (далее - газоанализаторы) предназначены для измерений концентрации: оксида углерода (CO), диоксида углерода (CO2), метана (CH4), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx), диоксида серы (SO2), кислорода (O2), водорода (H2) в воздухе рабочей зоны и многокомпонентных газовых смесях.
Газоанализаторы представляют собой стационарные, автоматические приборы непрерывного действия.
Газоанализаторы выпускаются в следующих модификациях, отличающихся типом корпуса, функциональным исполнением и контролируемыми газами:
- ИРИС-01;
- ИРИС-02.
Конструктивно газоанализаторы выполнены в виде одного блока - корпуса, предназначенного для установки в стойку (модификация ИРИС-01), для навесного монтажа (модификация ИРИС-02). Внутри корпуса расположены измерительные ячейки, блок питания, процессор, газовые линии. На передней панели расположены сенсорный дисплей, клавиатура и ротаметр индикации расхода газа (для модификации ИРИС-01). Штуцера входа и выхода газа, разъем кабеля питания и разъем передачи данных расположены на задней панели (для модификации ИРИС-01) и нижней панели (для модификации ИРИС-02) газоанализатора.
Газоанализаторы могут комплектоваться сенсорами следующих типов: оптический (NDIR, NDUV, UV DOAS, TDLAS), электрохимический (ECD), термокондуктометрический (TCD), парамагнитный (PMD).
Газоанализаторы, в зависимости от конструктивного исполнения, включают в себя от одного до трех измерительных сенсоров различного типа для модификации ИРИС-01, от одного до шести измерительных сенсоров различного типа для модификации ИРИС-02.
Принцип работы сенсоров:
1. Оптический (NDIR) - основан на методе недисперсионного инфракрасного поглощения (NDIR) и заключается в том, что источник инфракрасного излучения испускает инфракрасный луч через газовую камеру, где каждый газовый компонент в пробе поглощает инфракрасные лучи определенной частоты. С помощью детектора для приема и измерения инфракрасного излучения соответствующей частоты в сочетании с набором алгоритмов анализа во встроенном программном обеспечении можно измерить концентрацию газового компонента.
2. Оптический (NDUV) - основан на методе недисперсионной ультрафиолетовой спектроскопии (NDUV) и заключается в ослаблении излучения света в ультрафиолетовом диапазоне молекулами определенного газа. С помощью детектора для приема и измерения инфракрасного излучения соответствующей частоты в сочетании с набором алгоритмов анализа во встроенном программном обеспечении можно измерить концентрацию газового компонента.
3. Оптический (UV DOAS) - основан на методе дифференциальной оптической абсорбционной спектроскопии в ультрафиолетовом диапазоне (UV DOAS), при котором световой луч, источником которого служит специальная ксеноновая лампа высокого давления, по оптоволоконному кабелю переносится в анализатор (спектрометр), где свет, с помощью алгоритмов расчета, оценивается на предмет потери яркости, при молекулярной абсорбции внутри светового пути.
4. Оптический (TDLAS) - основан на использовании перестраиваемого диодного лазера и абсорбционных свойств исследуемых газовых проб. С помощью детектора лазерного излучения соответствующей частоты в сочетании с набором алгоритмов анализа во встроенном программном обеспечении можно измерить концентрацию газового компонента.
5. Электрохимический (ECD) - основан на химической реакции вещества (электролита) датчика и молекул анализируемого газа. Величина вырабатываемого при этой реакции электрического тока пропорциональна концентрации газового компонента.
6. Термокондуктометрический (TCD) - основан на измерении теплопроводности анализируемого газа, которая, в свою очередь, зависит от состава газа.
7. Парамагнитный (PMD) - основан на магнитных свойствах молекул определенных газов (кислорода).
Метод отбора пробы газоанализаторов - принудительный с помощью насоса.

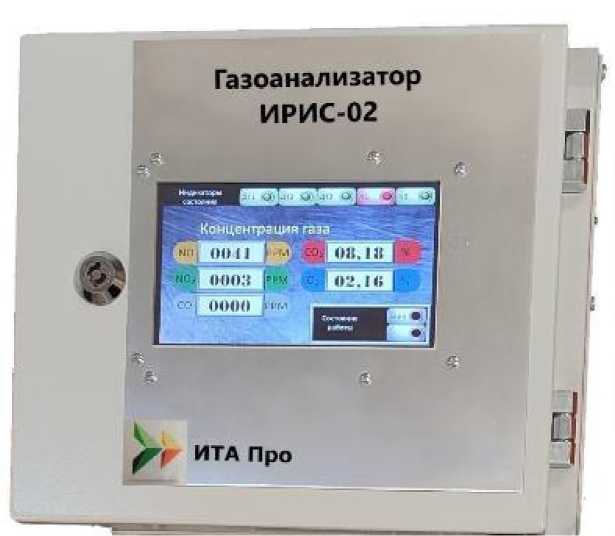

Общий вид газоанализаторов представлен на рисунках 1, 2.
Нанесение знака поверки на газоанализаторы не предусмотрено. Газоанализаторы имеют заводские номера, которые в виде буквенно-цифрового обозначения наносятся методом гравировки на идентификационную табличку (рисунок 5), расположенную на панели прибора (рисунок 3, 4).
Пломбирование корпуса газоанализаторов от несанкционированного доступа не предусмотрено.

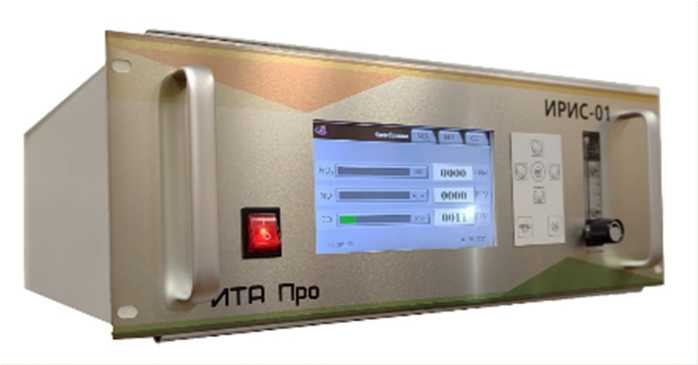

Рисунок 1 - Общий вид газоанализаторов модификации ИРИС-01

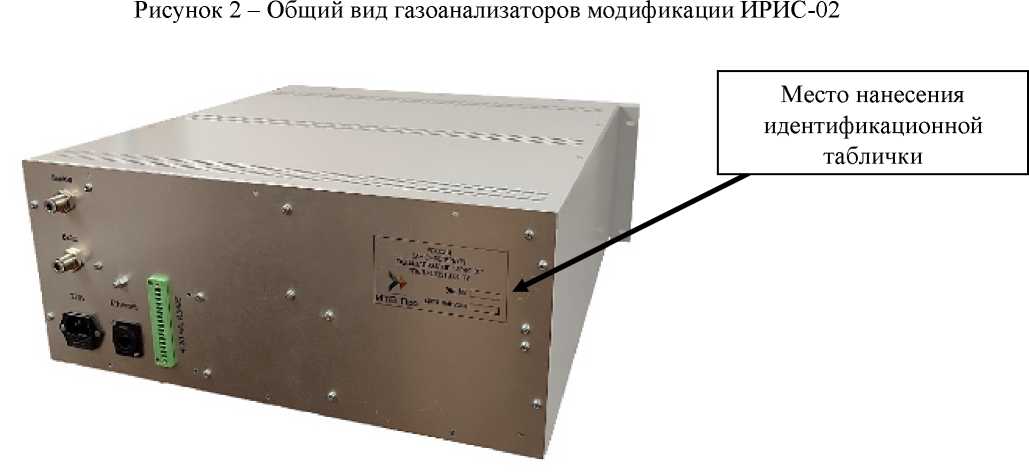

Рисунок 3 - Общий вид задней панели газоанализаторов модификации ИРИС-01 с указанием места нанесения идентификационной таблички
Место нанесения идентификационной таблички

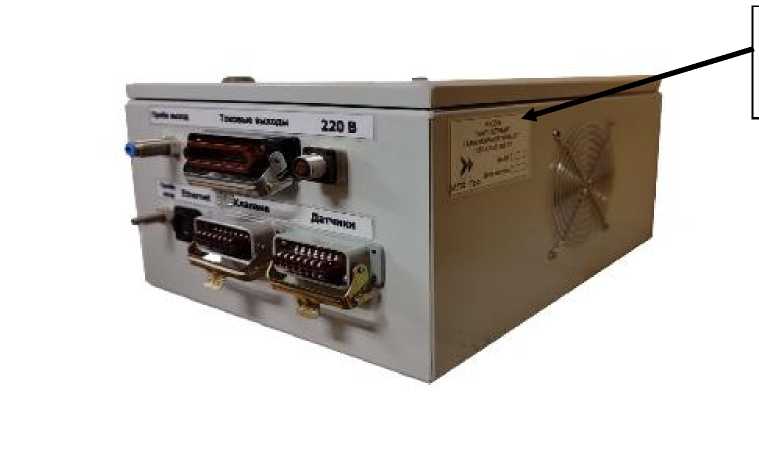

Рисунок 4 - Общий вид нижней панели газоанализаторов модификации ИРИС-02 с указанием места нанесения идентификационной таблички

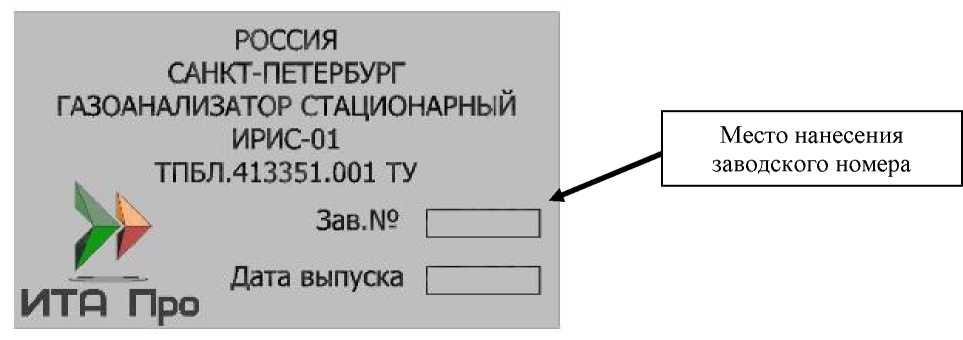

Рисунок 5 - Идентификационная табличка
Газоанализаторы оснащены встроенным программным обеспечением (далее - ПО), которое управляет работой прибора, отображает результаты, обрабатывает, передает и хранит полученные данные.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | ИРИС |
| Номер версии (идентификационный номер) ПО, не ниже | 1.01 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Определяемый компонент1) | Принцип измерения | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой приведенной погрешности2), % |
| Диоксид серы (SO2) | UV DOAS | от 0 до 50 млн-1 | ±10 |
| от 0 до 200 млн-1 | ±8 | ||
| NDIR | от 0 до 500 млн-1 | ±8 | |
| от 0 до 5000 млн-1 | ±7 | ||
| от 0 до 15000 млн-1 | ±5 | ||
| ECD | от 0 до 100 млн-1 | ±10 | |
| от 0 до 300 млн-1 | ±8 | ||
| от 0 до 500 млн-1 | ±8 | ||
| от 0 до 1000 млн-1 | ±7 | ||
| от 0 до 2000 млн-1 | ±7 | ||
| Оксид азота (NO) | UV DOAS | от 0 до 30 млн-1 | ±10 |
| от 0 до 200 млн-1 | ±8 | ||
| NDIR | от 0 до 500 млн-1 | ±8 | |
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 2000 млн-1 | ±6 | ||
| от 0 до 5000 млн-1 | ±6 | ||
| от 0 до 7000 млн-1 | ±6 | ||
| ECD | от 0 до 100 млн-1 | ±10 | |
| от 0 до 300 млн-1 | ±8 | ||
| от 0 до 500 млн-1 | ±8 | ||
| от 0 до 1000 млн-1 | ±8 |
| Определяемый компонент1) | Принцип измерения | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой приведенной погрешности2), % |
| Диоксид азота (NO2) | UV DOAS | от 0 до 100 млн-1 | ±8 |
| от 0 до 200 млн-1 | ±8 | ||
| NDUV | от 0 до 500 млн-1 | ±5 | |
| от 0 до 1000 млн-1 | ±5 | ||
| ECD | от 0 до 100 млн-1 | ±10 | |
| от 0 до 300 млн-1 | ±8 | ||
| от 0 до 500 млн-1 | ±8 | ||
| от 0 до 1000 млн-1 | ±8 | ||
| Сумма оксидов азота (NOx) в пересчете на NO2 | UV DOAS | от 0 до 100 млн-1 | ±10 |
| от 0 до 500 млн-1 | ±8 | ||
| от 0 до 1000 млн-1 | ±8 | ||
| ECD | от 0 до 100 млн-1 | ±10 | |
| от 0 до 300 млн-1 | ±8 | ||
| от 0 до 500 млн-1 | ±8 | ||
| от 0 до 1000 млн-1 | ±8 | ||
| Оксид углерода (CO) | NDIR | от 0 до 50 млн-1 | ±10 |
| от 0 до 300 млн-1 | ±8 | ||
| от 0 до 500 млн-1 | ±5 | ||
| от 0 до 1000 млн-1 | ±5 | ||
| от 0 до 5000 млн-1 | ±5 | ||
| от 0 до 10000 млн-1 | ±5 | ||
| от 0 до 5 % | ±5 | ||
| от 0 до 10 % | ±3 |
| Определяемый компонент1) | Принцип измерения | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой приведенной погрешности2), % |
| Оксид углерода (CO) | NDIR | от 0 до 20 % | ±3 |
| от 0 до 50 % | ±3 | ||
| от 0 до 100 % | ±3 | ||
| ECD | от 0 до 100 млн-1 | ±10 | |
| от 0 до 300 млн-1 | ±8 | ||
| от 0 до 500 млн-1 | ±8 | ||
| от 0 до 1000 млн-1 | ±5 | ||
| от 0 до 5000 млн-1 | ±5 | ||
| Диоксид углерода (CO2) | NDIR | от 0 до 100 млн-1 | ±8 |
| от 0 до 300 млн-1 | ±8 | ||
| от 0 до 500 млн-1 | ±8 | ||
| от 0 до 2000 млн-1 | ±8 | ||
| от 0 до 10000 млн-1 | ±5 | ||
| от 0 до 2 % | ±5 | ||
| от 0 до 5 % | ±5 | ||
| от 0 до 10 % | ±5 | ||
| от 0 до 20 % | ±5 | ||
| от 0 до 50 % | ±5 | ||
| от 0 до 100 % | ±5 | ||
| Метан (CH4) | NDIR | от 0 до 1000 млн-1 | ±10 |
| от 0 до 5000 млн-1 | ±7 | ||
| от 0 до 1 % | ±5 | ||
| Метан (CH4) | NDIR | от 0 до 5 % | ±5 |
| от 0 до 20 % | ±5 | ||
| от 0 до 50 % | ±5 | ||
| от 0 до 100 % | ±5 |
| Определяемый компонент1) | Принцип измерения | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой приведенной погрешности2), % |
| Кислород (О2) | TDLAS | от 0 до 1 % | ±3 |
| от 0 до 25 % | ±3 | ||
| от 0 до 100 % | ±3 | ||
| ECD | от 0 до 10 млн-1 | ±15 | |
| от 0 до 100 млн-1 | ±10 | ||
| от 0 до 500 млн-1 | ±10 | ||
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 25 % | ±5 | ||
| от 0 до 40 % | ±5 | ||
| PMD | от 0 до 1 % | ±5 | |
| от 0 до 10 % | ±5 | ||
| от 0 до 20 % | ±5 | ||
| от 0 до 50 % | ±3 | ||
| от 0 до 100 % | ±3 | ||
| Водород (H2) | TCD | от 0 до 2 % | ±5 |
| от 0 до 5 % | ±5 | ||
| от 0 до 10 % | ±5 | ||
| от 0 до 20 % | ±3 | ||
| от 0 до 50 % | ±3 | ||
| Водород (H2) | TCD | от 0 до 100 % | ±3 |
Примечания:
1) время установления показаний Т0,9 не более 60 секунд;
2) приведенная погрешность нормирована к верхнему пределу диапазона измерений.
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Г ц | от 187 до 242 от 49 до 51 |
| Потребляемая полная мощность, В^А, не более | 600 |
| Наименование характеристики | Значение |
| Габаритные размеры (ШиринахВысотахГлубина), мм, не более: - модификация ИРИС-01 - модификация ИРИС-02 | 500x250x500 500x600x500 |
| Масса, кг, не более | 25 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 30 до 95 от 84 до 106 |
'аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 8 |
| Средняя наработка на отказ, ч, не менее | 15000 |
наносится типографским способом на титульный лист паспорта, совмещенного с руководством по эксплуатации.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор стационарный1) | ИРИС | 1 шт. |
| Комплект монтажных принадлежностей и/или запасных частей | - | 1 компл. |
| Паспорт, совмещенный с руководством по эксплуатации | ИРИС.01.ПС/РЭ ИРИС.02.ПС/РЭ | 1 экз. |
| 1) Комплект поставки формируется в соответствии с заказом | ||
приведены в разделе 3 «Использование по назначению» документа ИРИС.01.ПС/РЭ «Газоанализаторы стационарные ИРИС, модификации ИРИС-01. Паспорт, совмещенный с руководством по эксплуатации» и документа ИРИС.02.ПС/РЭ «Газоанализаторы стационарные ИРИС, модификации ИРИС-02. Паспорт, совмещенный с руководством по эксплуатации».
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТПБЛ.413351.001 ТУ «Газоанализаторы стационарные ИРИС. Технические условия».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 09.06.2025 |
