| Номер в госреестре | 95423-25 |
| Наименование СИ | Копры маятниковые |
| Обозначение типа СИ | IT |
| Изготовитель | Общество с ограниченной ответственностью "СИНЕРКОН" (ООО "СИНЕРКОН"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 12.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Копры маятниковые IT (далее - копры) предназначены для измерений энергии разрушения образцов при проведении механических испытаний образцов металлов, пластмасс, сплавов и материалов на двухопорный, одноопорный ударный изгиб (консольный изгиб) и ударное растяжение.
Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после разбития образца. Значение потенциальной энергии определяется массой и длиной маятника, а также углом его отклонения от вертикальной оси.
Конструктивно копры состоят из основания, на котором закреплена вертикальная стойка, маятника, механизма спуска и торможения маятника, датчика угла отклонения маятника, защитного кожуха с системой блокировки спуска маятника при открытых дверях, приспособлений для крепления образца и модуля управления и обработки данных и/или персонального компьютера.
В верхней части вертикальной стойки на подшипниках закреплена ось, на которой подвешен маятник с бойком. На оси вращения маятника расположено устройство отсчета (регистрации) показаний: стрелка аналоговой шкалы и (или) датчик угла отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъема маятника после воздействия на образец. Получаемая с данного датчика информация обрабатывается и отображается на дисплее персонального компьютера и (или) на пульте оператора. Под вертикальной стойкой на основании в зависимости от вида испытаний могут быть расположены опоры, зажимные губки или поперечное ярмо.
Персональный компьютер и пульт оператора предназначены для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения и хранения результатов измерений с возможностью вывода данных на внешние устройства. Пульт оператора выполнен в виде блока с сенсорным дисплеем и имеет порты для подключения внешних устройств. Калибровочные и установочные данные сохраняются в энергонезависимой памяти.
Копры могут оснащаться устройством торможения маятника, устройством изменения угла зарядки маятника, системой блокировки пуска маятника при открытых дверях, датчиком силы встроенным в боёк маятника, дополнительными приспособлениями (ручной податчик-центратор, автоподатчик образцов, устройство сбора осколков образцов), температурными камерами, защитным ограждением.
Копры выпускаются в следующих модификациях: IT-5,5.Y-A.K.V; IT-25.Y-A.K.V; IT-50.Y-A.K.V; IT-150.Y-A.K.V; IT-300.Y-A.KV; IT-450.Y-A.KV; IT-750.Y-A.KV; IT-9OO.Y-A.K.V, которые различаются между собой внешним видом, метрологическими и техническими характеристиками.
Структура условного обозначения копров:
IT-X.Y-A.K.V, где:
IT - наименование серии копров;
Х - наибольшее значение потенциальной энергии копра;
Y - механизм управления взведением маятника:
1-ручное управление;
2-электромеханическое управление.
А - вид устройства отсчета и регистрации.
1- аналоговая шкала;
2- пульт оператора;
3- персональный компьютер.
K - вид исполнения:
1-одностоечное исполнение;
2-двухстоечное исполнение.
V - Вид устройства фиксации угла зарядки маятника:
1- жестко установленный угол взведения;
2- свободно задаваемый угол взведения.
Идентификация копров осуществляется визуальным осмотром корпуса, на который нанесена маркировочная наклейка, отображающая информацию о наименовании изготовителя, модификации копра, заводском номер и годе выпуска.
Заводской номер состоит из арабских цифр и нанесен на маркировочную табличку методом офсетной печати.
Цветовое исполнение копров может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на копры не предусмотрено.
Пломбирование копров не предусмотрено.
Общий вид копров представлен на рисунках 1 - 6.
Общий вид маркировочной таблички представлен на рисунке 7.
Место нанесения маркировочной таблички представлено на рисунке 8.

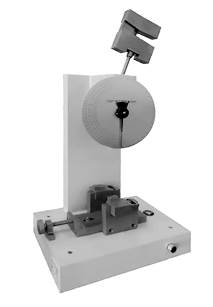

Рисунок 1 - Общий вид копров маятниковых
IT-50 (5,5; 25).Y-1.K.V

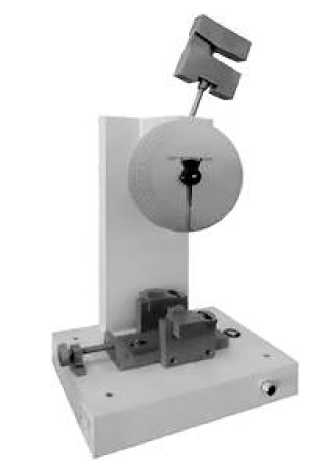

Рисунок 2 - Общий вид копров маятниковых
IT-50 (5,5; 25).Y-2.K.V

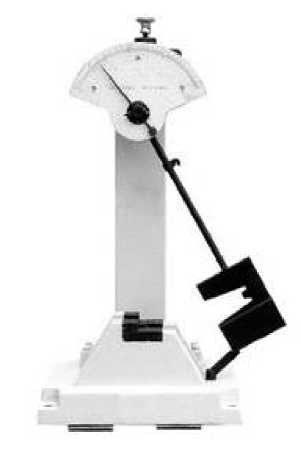

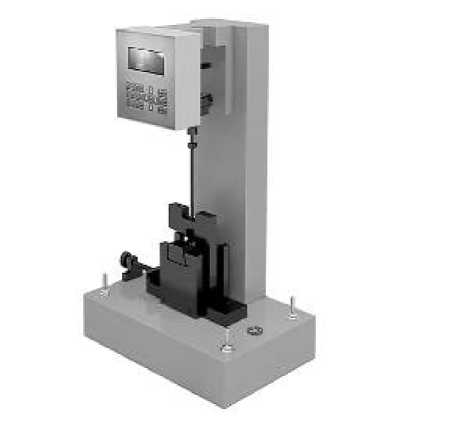

Рисунок 3 - Общий вид копров маятниковых Рисунок 4 - Общий вид копров маятниковых
IT-150 (300; 450).Y-1.K.V IT-150 (300; 450; 750; 900).2-1.1.V

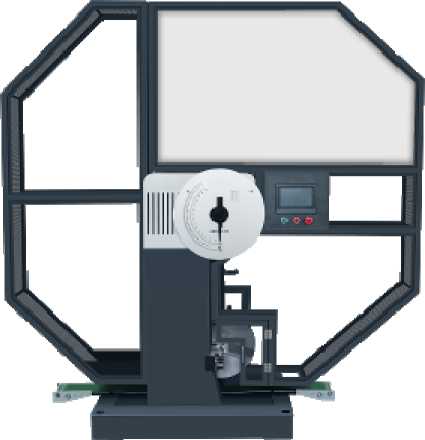

Рисунок 5 - Общий вид копров маятниковых IT-150 (300; 450; 750; 900).2-2.2.V

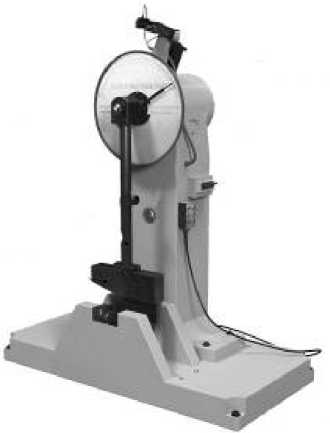

Рисунок 6 - Общий вид копров маятниковых IT-150 (300; 450; 750; 900).2-2.2.2

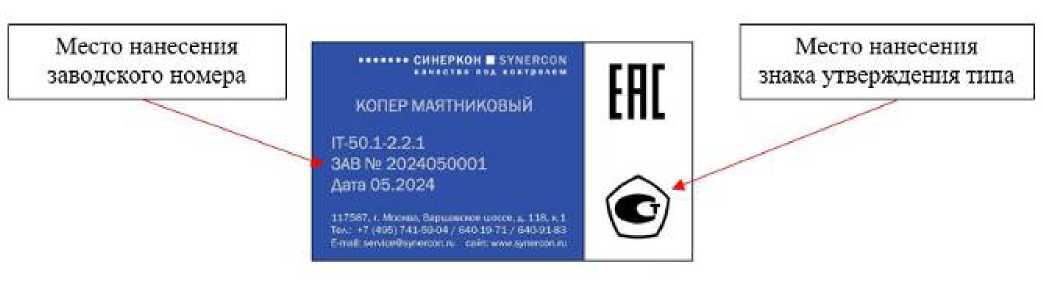

Рисунок 7 - Обозначение мест нанесения заводского номера и модификации копров

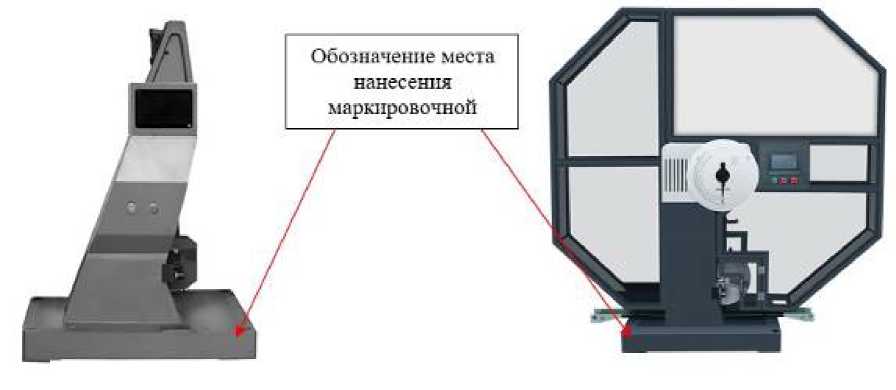

Рисунок 8 - Место нанесения маркировочной таблички
Для работы с копрами применяется программное обеспечение (далее - ПО), а также встроенное программное обеспечение (далее - ВПО) «SYNERCONIT», устанавливаемое на персональный компьютер и пульт оператора.
ПО служит для управления функциональными возможностями копров, а также для обработки, хранения и отображения результатов измерений. ПО защищено от несанкционированного доступа ключами электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «SYNERCONIT» |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики IT-5,5.Y-A.K.V
| Наименование характеристики | Значение | |||||||
| Наибольшее значение потенциальной энергии маятника, Дж | 5,5 | |||||||
| Номинальное значение потенциальной энергии маятника, Дж1) | 0,5 | 1,0 | 2,0 | 2,5 | 2,75 | 4,0 | 5,0 | 5,5 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||||||
| Диапазон измерений энергии, Дж | от 0,05 до 0,40 | от 0,10 до 0,80 | от 0,20 до 1,60 | от 0,25 до 2,00 | от 0,275 до 2,200 | от 0,40 до 3,20 | от 0,50 до 4,00 | от 0,55 до 4,4 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±0,005 | ±0,010 | ±0,020 | ±0,025 | ±0,0275 | ±0,040 | ±0,050 | ±0,055 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | ||||||||
| по методу Шарли | 2,0 | 1,0 | - | 0,5 | ||||
| по методу Изода | - | 2,0 | 1,0 | 0,5 | ||||
| по методу ударного растяжения | - | - | 1,0 | - | - | 0,5 | - | |
| 1) - в зависимости от маятника, входящего в комплект поставки | ||||||||
Таблица 3 - Метрологические характеристики IT-25.Y-A.K.V
| Наименование характеристики | Значение | ||||||||||||
| Наибольшее значение потенциальной энергии маятника, Дж | 25,0 | ||||||||||||
| Номинальное значение потенциальной энергии маятника, Дж1) | 0,5 | 1,0 | 2,0 | 2,5 | 2,75 | 4,0 | 5,0 | 5,5 | 7,5 | и,о | 15,0 | 22,0 | 25,0 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||||||||||||
| Диапазон измерений энергии, Дж | от 0,05 до 0,40 | от 0,10 до 0,80 | от 0,20 ДО 1,60 | от 0,25 до 2,00 | от 0,275 до 2,200 | от 0,40 до 3,20 | от 0,50 до 4,00 | от 0,55 до 4,40 | от 0,75 до 6,00 | от 1,10 до 8,80 | от 1,50 ДО 12,00 | от 2,20 ДО 17,60 | от 2,50 ДО 20,00 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±0,005 | ±0,010 | ±0,020 | ±0,025 | ±0,0275 | ±0,040 | ±0,050 | ±0,055 | ±0,075 | ±0,110 | ±0,150 | ±0,220 | ±0,250 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | |||||||||||||
| по методу Шарли | 2,0 | 1,0 | - | 0,5 | - | 0,5 | - | 0,5 | - | ||||
| по методу Изода | - | 2,0 | 1,0 | 0,5 | |||||||||
| по методу ударного растяжения | - | - | 1,0 | - | - | 0,5 | - | - | 0,5 | - | 0,5 | - | |
| 1) - в зависимости от маятника, входящего в комплект поставки | |||||||||||||
Таблица 4 - Метрологические характеристики копров IT-50.Y-A.K.V
| Наименование характеристики | Значение | ||||||||||||||
| Наибольшее значение потенциальной энергии маятника, Дж | 50,0 | ||||||||||||||
| Номинальное значение потенциальной энергии маятника, Дж1} | 0,5 | 1,0 | 2,0 | 2,5 | 2,75 | 4,0 | 5,0 | 5,5 | 7,5 | и,о | 15,0 | 22,0 | 25,0 | 44,0 | 50,0 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||||||||||||||
| Диапазон измерений энергии, Дж | от 0,05 ДО 0,40 | от 0,10 ДО 0,80 | от 0,20 ДО 1,60 | от 0,25 до 2,00 | от 0,275 до 2,200 | от 0,40 до 3,20 | от 0,50 до 4,00 | от 0,55 ДО 4,40 | от 0,75 ДО 6,00 | от 1,Ю до 8,80 | от 1,50 ДО 12,00 | от 2,20 до 17,60 | от 2,50 до 20,00 | от 4,40 ДО 35,20 | от 5,00 ДО 40,00 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±0,0 05 | ±0,0 10 | ±0,020 | ±0,025 | ±0,0275 | ±0,040 | ±0,050 | ±0,055 | ±0,075 | ±0,110 | ±0,150 | ±0,220 | ±0,250 | ±0,44 | ±0,500 |
Продолжение таблицы 4
| Наименование характеристики | Значение | ||||||||||||||
| Номинальное значение потенциальной энергии маятника, Дж1} | 0,5 | 1,0 | 2,0 | 2,5 | 2,75 | 4,0 | 5,0 | 5,5 | 7,5 | и,о | 15,0 | 22,0 | 25,0 | 44,0 | 50,0 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | |||||||||||||||
| по методу Шарли | 2,0 | 1,0 | - | 0,5 | - | 0,5 | - | 0,5 | - | 0,5 | |||||
| по методу Изода | - | 2,0 | 1,0 | 0,5 | |||||||||||
| по методу ударного растяжения | - | - | 1,0 | - | - | 0,5 | - | - | 0,5 | - | 0,5 | - | 0,5 | ||
| 1) - в зависимости от маятника, входящего в комплект поставки | |||||||||||||||
Таблица 5 - Метрологические характеристики IT-150.Y-A.K.V
| Наименование характеристики | Значение | ||
| Наибольшее значение потенциальной энергии маятника, Дж | 150,0 | ||
| Номинальное значение потенциальной энергии маятника, Дж1-* | 50 | 100 | 150 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||
| Диапазон измерений энергии, Дж | от 5 до 40 | от 10 до 80 | от 15 до 120 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±0,5 | ±1,0 | ±1,5 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | 0,5 | ||
| 1) - в зависимости от маятника, входящего в комплект поставки | |||
Таблица 6 - Метрологические характеристики копров IT-300.Y-A.K.V
| Наименование характеристики | Значение | |||||
| Наибольшее значение потенциальной энергии маятника, Дж | 300,0 | |||||
| Номинальное значение потенциальной энергии маятника, Дж1-* | 100 | 150 | 165 | 200 | 250 | 300 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||||
| Диапазон измерений энергии, Дж | от 10 до 80 | от 15 до 120 | от 16,5 до 132 | от 20 до 160 | от 25 до 200 | от 30 до 240 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±1,0 | ±1,5 | ±1,65 | ±2,0 | ±2,5 | ±3,0 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | 0,5 | |||||
| 1) - в зависимости от маятника, входящего в комплект поставки | ||||||
Таблица 7 - Метрологические характеристики копров IT-450 Y-A K V
| Наименование характеристики | Значение | |||||||
| Наибольшее значение потенциальной энергии маятника, Дж | 450,0 | |||||||
| Номинальное значение потенциальной энергии маятника, Дж1) | 100 | 150 | 165 | 200 | 250 | 300 | 406 | 450 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||||||
| Диапазон измерений энергии, Дж | от 10 до 80 | от 15 до 120 | от 16,5 до 132 | от 20 до 160 | от 25 до 200 | от 30 до 240 | от 40,6 до 324,8 | от 45 до 360 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±1,0 | ±1,5 | ±1,65 | ±2,0 | ±2,5 | ±3,0 | ±4,06 | ±4,5 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | 0,5 | |||||||
| 1) - в зависимости от маятника, входящего в комплект поставки | ||||||||
Таблица 8 - Метрологические характеристики копров IT-750.Y-A.K.V
| Наименование характеристики | Значение | |||||||
| Наибольшее значение потенциальной энергии маятника, Дж | 750,0 | |||||||
| Номинальное значение потенциальной энергии маятника, Дж1) | 150 | 300 | 406 | 450 | 500 | 542 | 600 | 750 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||||||
| Диапазон измерений энергии, Дж | от 15 до 120 | от 30 до 240 | от 40,6 до 324,8 | от 45 до 360 | от 50 до 400 | от 54,2 до 433,6 | от 60 до 480 | от 75 до 600 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±1,5 | ±3,0 | ±4,06 | ±4,5 | ±5,0 | ±5,42 | ±6,0 | ±7,5 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | 0,5 | |||||||
| 1) - в зависимости от маятника, входящего в комплект поставки | ||||||||
Таблица 9 - Метрологические характеристики копров IT-900.Y-A.K.V
| Наименование характеристики | Значение | ||||||
| Наибольшее значение потенциальной энергии маятника, Дж | 900,0 | ||||||
| Номинальное значение потенциальной энергии маятника, Дж1) | 450 | 500 | 542 | 600 | 750 | 800 | 900 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||||||
| Диапазон измерений энергии, Дж | от 45 до 360 | от 50 до 400 | от 54,2 до 433,6 | от 60 до 480 | от 75 до 600 | от 80 до 640 | от 90 до 720 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±4,5 | ±5,0 | ±5,42 | ±6,0 | ±7,5 | ±8,0 | ±9,0 |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | 0,5 | ||||||
| 1) - в зависимости от маятника, входящего в комплект поставки | |||||||
Таблица 10 - Метрологические характеристики
| Модификация копров | Номинальное значение потенциальной энергии маятника, Дж | Диапазон воспроизводимых скоростей движения маятника в момент удара, м/с | Скорость движения маятника в момент удара по методу Шарпи, м/с | |
| металлы | пластмассы | |||
| IT-5,5.Y-A.K.V | 0,5; 1,0; 2,0; 2,5; 4,0; 5,0; 5,5 | от 1,5 до 3,0 | 3,00±0,25 | 2,90±0,05 |
| IT-25.Y-A.KV | 0,5; 1,0; 2,0; 2,5; 4,0; 5,0; 5,5 | 3,00±0,25 | 2,90±0,05 | |
| 7,5; 15,0; 25,0 | от 1,5 до 4,0 | 4,00±0,25 | 3,80±0,05 | |
| IT-5O.Y-A.K.V | 0,5; 1,0; 2,0; 2,5; 4,0; 5,0; 5,5 | от 1,5 до 3,0 | 3,00±0,25 | 2,90±0,05 |
| 7,5; 15,0; 25,0 | от 1,5 до 4,0 | 4,00±0,25 | 3,80±0,05 | |
| 50,0 | от 1,5 до 5,0 | 5,0±0,5 | ||
| IT-15O.Y-A.K.V | 50,0 | от 1,5 до 5,0 | 5,0±0,5 | 3,80±0,05 |
| 100; 150 | от 2,6 до 5,0 | 5,0±0,5 | 5,0±0,5 | |
| IT-3OO.Y-A.K.V | 100,0; 150,0; 165,0; 200,0; 250,0; 300,0 | от 2,6 до 5,0 | 5,0±0,5 | 5,0±0,5 |
| IT-45O.Y-A.K.V | 100,0; 150,0; 165,0; 200,0; 250,0; 300,0; 406,0; 450,0 | от 2,6 до 5,0 | 5,0±0,5 | 5,0±0,5 |
| IT-75O.Y-A.K.V | 150,0; 300,0; 406,0; 450,0; 500,0; 542,0; 600,0; 750,0 | от 2,6 до 5,0 | 5,0±0,5 | 5,0±0,5 |
| IT-9OO.Y-A.K.V | 450,0; 500,0; 542,0; 600,0; 750,0; 800,0; 900,0 | от 2,6 до 5,0 | 5,0±0,5 | 5,0±0,5 |
Таблица 11 - Метрологические характеристики
| Модификация копров | Номинальное значение потенциальной энергии маятника, Дж | Диапазон воспроизводимых скоростей движения маятника в момент удара, м/с | Скорость движения маятника в момент удара по методу Изода, м/с |
| IT-5,5.Y-A.K.V | 1,0; 2,75; 5,5 | от 1,5 до 3,5 | 3,50±0,35 |
| IT-25.Y-A.K.V | 1,0; 2,75; 5,5; 11,0; 22,0 | ||
| IT-5O.Y-A.K.V | 1,0; 2,75; 5,5; 11,0; 22,0; 44,0 |
Таблица 12 - Метрологические характеристики
| Модификация копров | Номинальное значение потенциальной энергии маятника, Дж | Диапазон воспроизводимых скоростей движения маятника в момент удара, м/с | Скорость движения маятника в момент удара по методу ударного растяжения, м/с |
| IT-5,5.Y-A.K.V | 2,0; 4,0 | от 1,5 до 2,9 | 2,90±0,29 |
| IT-25.Y-A.K.V | 2,0; 4,0 | от 1,5 до 2,9 | 2,90±0,29 |
| 7,5; 15,0; 25,0 | от 1,5 до 3,8 | 3,80±0,38 | |
| IT-50.Y-A.K.V | 2,0; 4,0 | от 1,5 до 2,9 | 2,90±0,29 |
| 7,5; 15,0; 25,0; 50,0 | от 1,5 до 3,8 | 3,80±0,38 |
Таблица 13 - Технические характеристики
| Модификация | Г абаритные размеры(Ширина*ГлубинахВысота), мм, не более | Масса1), кг, не более | Потребляемая мощность, кВт, не более |
| IT-5,5.Y-A.K.V | 1150x900x1100 | 300 | 0,25 |
| IT-25.Y-A.K.V | |||
| IT-50.Y-A.K.V | |||
| IT-150.Y-A.K.V | 2300x800x2100 | 1500 | 0,75 |
| IT-3OO.Y-A.K.V | |||
| IT-450.Y-A.K.V | |||
| IT-750.Y-A.K.V | 2500x1200x2500 | 2500 | 1,50 |
| IT-900.Y-A.K.V | |||
| 1) - без учёта массы маятника | |||
Таблица 14 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока1), В - частота переменного тока, Г ц | от 207 до 244 / от 360 до 424 от 49 до 51 |
| Условия эксплуатации: - температура, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 20 до 80 от 84 до 106 |
| 1) - По заказу потребителя копры могут выпускаться как в однофазном, так и в трёхфазном исполнении. Фактические значения указываются в индивидуальных технических паспортах на копры. | |
Таблица 15 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, циклов | 159 000 |
наносится на титульный лист эксплуатационной документации типографским способом и на поверхность корпуса копра в виде наклейки.
Таблица 16 - Комплектность средства измерений
| Наименование | Обозначение | Количество, |
| Копер маятниковый IT | В зависимости от модификации | 1 шт. |
| Программное обеспечение «SYNERCONIT» на электронном носителе | _ | 1 шт. |
| Персональный компьютер* | _ | 1 шт. |
| Руководство по эксплуатации | ГТ-Х.01.РЭ | 1 экз. |
| Технический паспорт | ГТ-Х.01.ПС | 1 экз. |
| Сменный маятник* | _ | **шт. |
| Дополнительные грузы* | _ | **шт. |
| Сменный боёк* | _ | **шт. |
| Дополнительная опора для установки образцов* | _ | **шт. |
| Температурная камера* | _ | **шт. |
| * Наличие в зависимости от комплекта поставки. * * Количество в зависимости от комплекта поставки и модификации копра | ||
приведены в разделе 5.1 «Принцип работы» руководства по эксплуатации.
ТУ26.51.62-003-84076327-2023 «Копры маятниковые IT. Общие технические условия».
