| Номер в госреестре | 95420-25 |
| Наименование СИ | Устройства измерительные многофункциональные |
| Обозначение типа СИ | MPM |
| Изготовитель | JIANGSU SFERE ELECTRIC CO., LTD, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 12.05.2030 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерительные многофункциональные MPM (далее - устройства) предназначены для измерений напряжения, силы и частоты переменного тока, коэффициента мощности, активной, реактивной и полной электрической мощностей, а также преобразований входных аналоговых сигналов в электрические выходные сигналы силы постоянного электрического тока.
Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя (далее - АЦП) и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на дисплее.
Конструктивно устройства выполнены в пластмассовом корпусе и состоят из входных первичных преобразователей напряжения и силы переменного тока, АЦП, микропроцессора, дисплея.
Приборы выпускаются в исполнениях MPM-12P и MPM-34P отличающихся метрологическими и техническими характеристиками, типом дисплея, выполняемыми функциями.
На лицевой панели расположен дисплей и органы управления, на задней панели расположены входные и выходные порты.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Обозначение устройств представлено на рисунке 1. Общий вид устройств и места нанесения маркировки представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
MPM-[1]-[2]
[1] - тип подключения
12: однофазное, двухпроводное
34: трехфазное, четырехпроводное
[2] - исполнение
Р: базовая
Рисунок 1 - Обозначение устройств

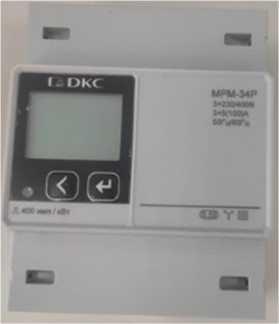

Модификация MPM-34

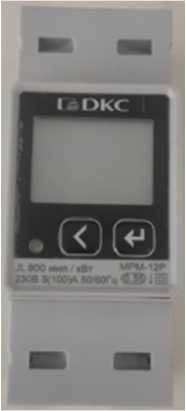

Модификация MPM-12

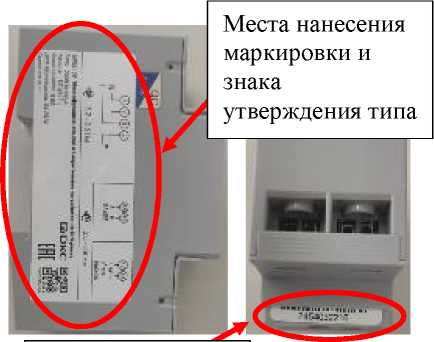

Место нанесения заводского номера

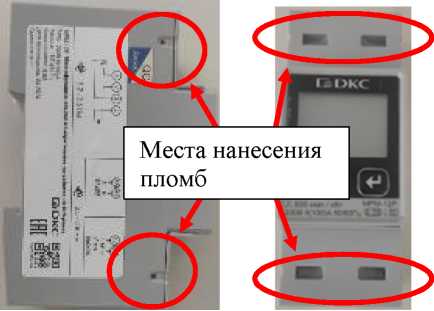

Рисунок 2 - Общий вид приборов и места нанесения маркировки, знака утверждения типа и пломб
Программное обеспечение (далее - ПО) приборов является встроенным. Программное обеспечение приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
ПО является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение | |
| Исполнение | MPM-12P | MPM-34P |
| Идентификационное наименование ПО | MPM-12 | MPM-34 |
| Номер версии (идентификационный номер ПО), не ниже | 1001 | 1001 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики приборов
| Наименование характеристики | Значение | |
| МРМ-12Р | МРМ-34Р | |
| Номинальные среднеквадратические значения фазного напряжения переменного тока, и(ф)ном, В | 220 | 220 |
| Диапазон измерений среднеквадратического значения фазного напряжения переменного тока, В | от 0,8 и(ф)ном до 1,2 и(ф)ном | |
| Пределы допускаемой приведенной погрешности измерений среднеквадратического значения фазного напряжения переменного тока, % | ±0,2 | |
| Номинальные среднеквадратические значения междуфазного напряжения переменного тока, и(л)ном, В | - | 380 |
| Диапазон измерений среднеквадратического значения междуфазного напряжения переменного тока, В | от 0,8 и(л)ном до 1,2 и(л)ном | |
| Пределы допускаемой приведенной погрешности измерений среднеквадратического значения междуфазного напряжения переменного тока, % | - | ±0,2 |
| Номинальное среднеквадратическое значение силы переменного тока, Ihom, А | 5, 100 | |
| Диапазон измерений среднеквадратического значения переменного тока, А | от 0,005 Ihom до 1,2 Ihom | |
| Пределы допускаемой приведенной погрешности измерений среднеквадратического значения междуфазного напряжения переменного тока, % | ±0,2 | |
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 | |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц | ±0,01 | |
| Диапазон измерений активной фазной и суммарной трехфазной электрической мощности, Вт | от 0,8 и(ф)ном до 1,2 и(ф)ном от 0,005 Ihom до 1,2 Ihom | |
| Пределы допускаемой приведенной погрешности измерений активной фазной и суммарной трехфазной электрической мощности, % | ±0,3 | |
| Диапазон измерений реактивной фазной и трехфазной электрической мощности, Вар | от 0,8 и(ф)ном до 1,2 и(ф)ном от 0,005 Ihom до 1,2 Ihom | |
| Пределы допускаемой приведенной погрешности измерений реактивной фазной и суммарной трехфазной электрической мощности, % | ±0,3 | |
| Диапазон измерений полной фазной и трехфазной электрической мощности, В^А | от 0,8 и(ф)ном до 1,2 и(ф)ном от 0,005 Ihom до 1,2 Ihom | |
Продолжение таблицы 2
| Наименование характеристики | Значение | ||
| МРМ-12Р | МРМ-34Р | ||
| Пределы допускаемой приведенной погрешности измерений полной фазной и трехфазной электрической мощности, % | ±0,3 | ||
| Диапазон измерения фазного и трехфазного коэффициента мощности | от -1,0 до +1,0 | ||
| Пределы допускаемой относительной погрешности измерений фазного и трехфазного коэффициента мощности, % | ±0,5 | ||
| Класс точности: - активной электрической энергии по ГОСТ 31819.22-2012 - реактивной электрической энергии по ГОСТ 31819.23-2012 | 0,5S 2 | ||
| Стартовый ток, А | 0,001 1ном | ||
| Постоянная счетчика имп./(кВт^ч) / имп./(квар^ч) | 800/800 | 400/400 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | МРМ-12Р | МРМ-34Р |
| Габаритные размеры (Д*Ш*В), мм, не более | 36x90x63,5 | 72x90x63,5 |
| Масса, кг, не более | 1 | 1 |
| Потребляемая мощность, В^А, не более | 5 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсата), %, не более | от -25 до +70 от 5 до 95 | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ составляет не менее, ч, не менее | 110000 |
| Средний срок службы, лет | 10 |
наносится методом наклейки на боковую панель устройств и на титульный лист эксплуатационной документации типографским.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Устройство измерительное многофункциональное | * | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Примечание: * в зависимости от исполнения | ||
приведены п.1.2 «Описание продукции» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
СТП 0002-2023 Устройства измерительные многофункциональные MPM. Стандарт предприятия.
