Комплексы программно-технические Эксергия, 95413-25

Комплексы программно-технические Эксергия (далее - комплексы) предназначены для измерений входных электрических сигналов в виде силы и напряжения постоянного тока, напряжения переменного тока, измерений сигналов от термопреобразователей сопротивления (далее - ТС), а также воспроизведений сигналов силы и напряжения постоянного тока для управления исполнительными механизмами.
Карточка СИ
Номер в госреестре 95413-25
Наименование СИ Комплексы программно-технические
Обозначение типа СИ Эксергия
Изготовитель Общество с ограниченной ответственностью "Эмерсофт Солюшинс" (ООО "Эмерсофт Солюшинс"), г. Москва
Год регистрации 2025
Срок свидетельства 12.05.2030
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы программно-технические Эксергия (далее - комплексы) предназначены для измерений входных электрических сигналов в виде силы и напряжения постоянного тока, напряжения переменного тока, измерений сигналов от термопреобразователей сопротивления (далее - ТС), а также воспроизведений сигналов силы и напряжения постоянного тока для управления исполнительными механизмами.

Описание

Принцип действия комплексов основан на преобразовании входных и выходных сигналов модульными комплектами, входящими в состав комплексов.

Аналого-цифровой преобразователь в модульных комплектах преобразует входные аналоговые сигналы в цифровые коды, которые затем передаются через порт ввода/вывода и обрабатываются контроллерами комплекса. Воспроизведение выходных аналоговых сигналов силы и напряжения постоянного тока осуществляется за счет цифро-аналогового преобразования модульных комплектов под управлением контроллеров комплекса.

Общее количество контроллеров комплекса - до 256 с максимально возможным числом каналов аналоговых сигналов на один контроллер - до 2048. Количество контроллеров и каналов в конкретном образце комплекса определяется проектом.

Комплексы являются проектно-компануемым средством измерений.

В состав комплекса входят:

- шкаф контроллера (далее - ШК), содержащий контроллеры, модульные комплекты, источники питания, сетевые коммутаторы;

- автоматизированное рабочее место (далее - АРМ) оператора с установленной технологической программой для визуализации результатов измерений и задания уровней воспроизводимых сигналов.

Дополнительно в состав комплекса могут входить:

- шкафы расширения (далее - ШР), предназначенные для масштабирования, увеличения количества модульных комплектов с целью подключения дополнительных контрольно-измерительных приборов и автоматики (далее - КИПиА), объектов управления, локальных систем управления;

- шкафы вспомогательные (далее - ШВ), содержащие коммутаторы, маршрутизаторы, автоматы безопасности.

Шкафы снабжены механическими замками для защиты от несанкционированного доступа. Замки закрываются ключами.

Коммуникационные модули комплекса обеспечивают информационный обмен комплекса с другими подсистемами различного типа. Обмен цифровыми данными производится по стандартным промышленным протоколам, что обеспечивает обмен данными без дополнительных преобразований и искажений значений измеренных параметров.

Модульные комплекты размещаются в ШК и ШР, где они крепятся на установочные рамки и подсоединяются к соответствующим полевым устройствам. Максимальное количество модульных комплектов, вмещаемое в шкафы - 32.

Модульный комплект включает в себя электронный и персональный модули. Метрологические характеристики комплексов определяются метрологическими характеристиками электронных модулей, входящих в состав модульного комплекта.

Перечень модификаций модульных комплектов с указанием назначения и количества каналов представлено в таблице 1.

Таблица 1 - Перечень модификаций модульных комплектов с указанием назначения

и количества каналов

Модификации

Назначение

Количество каналов

ЕМ00501МОД01

Измерение силы постоянного тока

16

ЕМ00070МОД01

8

ЕМ31224МОД01

8

ЕМ00058МОД01

8

ЕМ00106МОД01

8

ЕМ00106МОД02

8

ЕМ00070МОД04

Измерение напряжения постоянного тока

8

ЕМ00070МОД05

8

ЕМ31113МОД01

8

ЕМ31113МОД02

8

ЕМ31113МОД03

8

ЕМ00070МОД02

8

ЕМ31224МОД02

8

ЕМ31113МОД04

8

ЕМ00070МОД03

8

ЕМ31113МОД05

8

ЕМ31113МОД06

8

ЕМ00679МОД01

8

ЕМ00717МОД01

Измерение напряжения переменного тока

8

ЕМ00658МОД01

8

ЕМ00119МОД01

Измерение сигналов от ТС

8

ЕМ00119МОД02

8

ЕМ31161МОД01

4

ЕМ31161МОД02

4

ЕМ00621МОД01

8

ЕМ00622МОД01

16

ЕМ31129МОД03

Воспроизведение силы постоянного тока

4

ЕМ31129МОД04

4

ЕМ31129МОД05

4

ЕМ00062МОД01

8

ЕМ00167МОД01

4

ЕМ31129МОД01

Воспроизведение напряжения постоянного тока

4

ЕМ31129МОД02

4

Заводской номер комплексов наносится на маркировочную табличку, расположенную на лицевой части корпуса ШК, любым технологическим способом в виде буквенно-цифрового кода. На электронные модули, входящие в состав модульного комплекта, наносится серийный номер на маркировочную табличку, расположенную на тыльной части корпуса электронного модуля, любым технологическим способом в виде цифрового кода.

Общий вид комплексов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Общий вид АРМ, модульного комплекта, персонального модуля представлен на рисунках 2 - 4. Общий вид электронного модуля с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 5. Нанесение знака поверки на комплексы не предусмотрено, пломбирование мест настройки (регулировки) комплексов не предусмотрено.

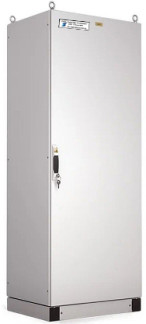

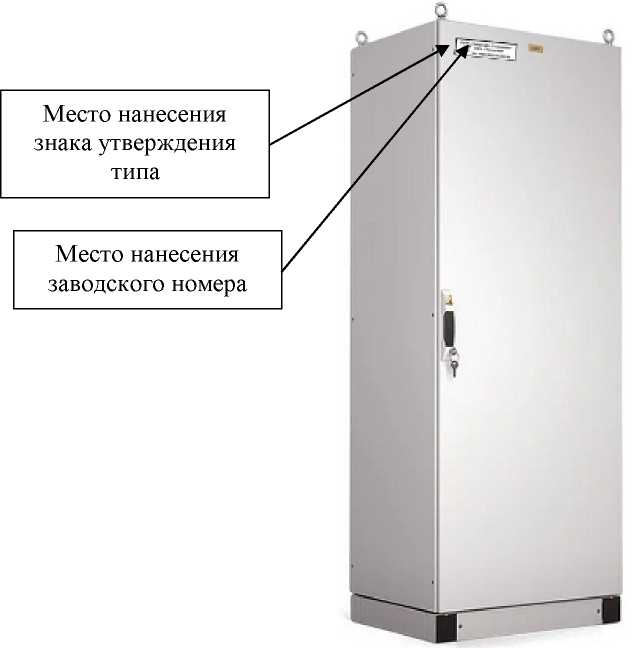

Рисунок 1 - Общий вид ШК (с указанием места нанесения знака утверждения типа и заводского номера), шкафа расширения, шкафа вспомогательного

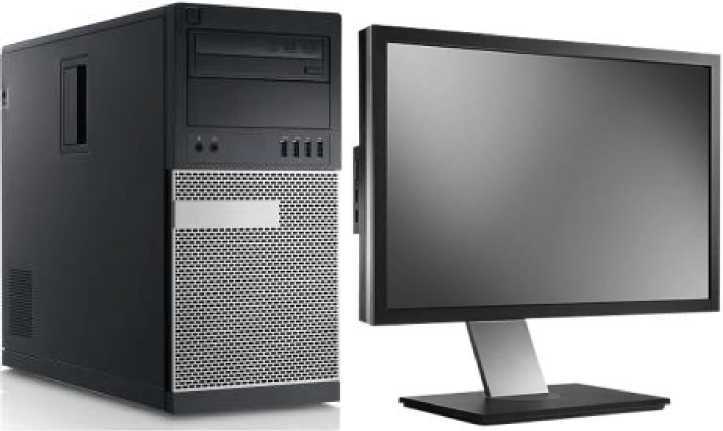

Рисунок 2 - Общий вид АРМ

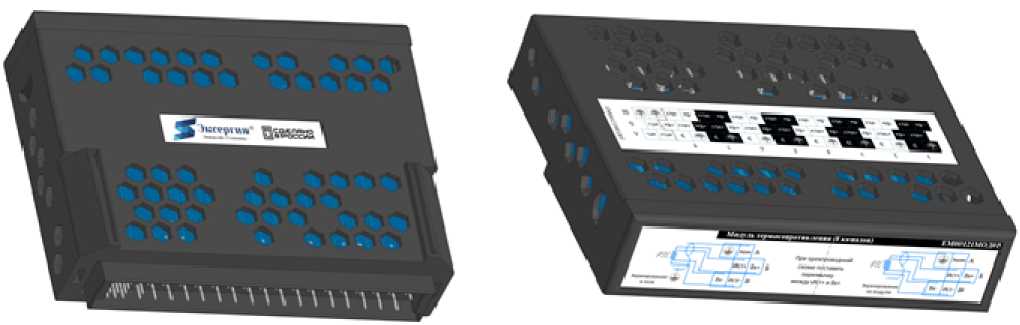

Рисунок 3 - Общий вид модульного комплекта

Рисунок 4 - Общий вид персонального модуля

Место нанесения знака утверждения типа

Место нанесения серийного номера

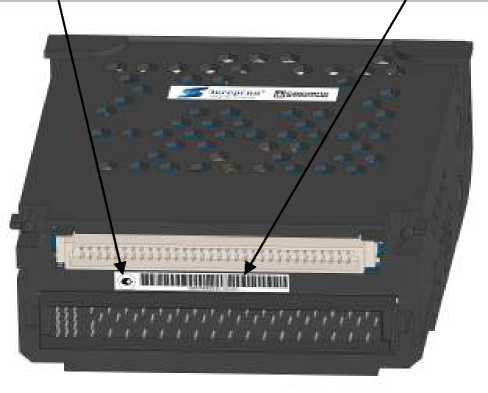

Рисунок 5 - Общий вид электронного модуля с указанием места нанесения знака утверждения типа и серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) комплексов состоит из встроенного и внешнего ПО.

Встроенное ПО разделено на метрологически значимую и незначимую части.

Метрологические характеристики комплексов нормированы с учетом влияния метрологически значимой части встроенного ПО.

Внешнее ПО является метрологически незначимым.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО комплексов приведены в таблице 2.

Таблица 2 - Идентификационные данные встроенного ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

Эксергия В1.0

Номер версии (идентификационный номер ПО), не ниже

З.х.хх.хххх

Цифровой идентификатор ПО

-

Примечание - Номер версии встроенного ПО состоит из двух частей:

- номер версии метрологически значимой части ПО (3.);

- номер версии метрологически незначимой части ПО (x.xx.xxxx) может принимать целые значения в диапазоне от 0 до 9.

Технические характеристики

Таблица 3 - Метрологические характеристики при измерении сигналов силы и напряжения постоянного тока, напряжения переменного тока

Модификация

Тип сигнала

Диапазон измерений

Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений, %

ЕМ00501МОД01 ЕМ00070МОД01

ЕМ31224МОД01 ЕМ00058МОД01 ЕМ00Ю6МОД01

ЕМ00Ю6МОД02

Сила постоянного тока

от 4 до 20 мА

±0,45

ЕМ00070МОД04 ЕМ00070МОД05

ЕМ31113МОД01

ЕМ31113МОД02 ЕМЗШЗМОДОЗ

Напряжение постоянного тока

от -20 до +20 мВ от -50 до +50 мВ от -100 до +100 мВ

±0,10

ЕМ00070МОД02

от -100 до +100 мВ

от -250 до +250 мВ

ЕМ00070МОД02

ЕМ31224МОД02

ЕМ31113МОД04

от -1 до +1 В

ЕМ00070МОД03

ЕМ31113МОД05

от -5 до +5 В

±0,15

от -10 до +10 В

ЕМЗШЗМОДОб

от -10 до +10 В

ЕМ00679МОД01

от 0 до 10 В

ЕМ00717МОД01

ЕМ00658МОД01

Напряжение переменного тока

от 0 до 12 В (амил.)

±0,20

от 0 до 24 В (амил.)

диапазоне частот от 10 Гц до 20,0 кГц; диапазон напряжения смещения входного сигнала от 0 до ±12 В,

Таблица 4 - Метрологические характеристики при измерении сигналов от ТС

Модификация

Тип ТС

Диапазон измерений сопротивления постоянному току в температурном эквиваленте, °C

Диапазон измерений сопротивления постоянному току, Ом

Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений, %

ЕМ00119МОД01

ЕМ00119МОД02

ЕМ31161МОД01

ЕМ31161МОД02

ЕМ00621МОД01

ЕМ00622МОД01

PtlO (а = 0,00385)

от -100 до +650

от 6,03 до 32,96

±0,22

ЮН (а = 0,00391)

от -100 до +650

от 5,96 до 33,33

±0,22

ЮМ (а = 0,00428) 1}

от -30 до +150

от 8,71 до 16,42

±0,32

50М (а = 0,00428)1 ’

от 0 до +140

от 50,00 до 79,96

±0,27

53М (гр. 23) 2)

от 0 до +110

от 53,00 до 77,84

±0,30

РН00 (а = 0,00385) 1}

от -16 до +167

от 93,73 до 163,66

±0,27

РН00 (а = 0,00385) 1}

от 0 до +265

от 100,00 до 199,52

±0,25

РН00 (а = 0,00385) 1}

от 0 до +560

от 100,00 до 300,75

±0,25

100П (а = 0,00391) 1}

от -16 до +167

от 93,63 до 164,65

±0,27

100П (а = 0,00391)

от 0 до +265

от 100,00 до 201,08

±0,25

100П (а = 0,00391)

от 0 до +560

от 100,00 до 303,95

±0,25

120Н (а = 0,00617)

от -11 до +180

от 112,84 до 267,85

±0,25

120Н (а = 0,00617)

от 0 до +70

от 120,00 до 170,14

±0,32

120Н (а = 0,00617)

от 0 до +122

от 120,00 до 212,89

±0,27

Тип термопреобразователя сопротивления по ГОСТ 6651-2009.

2) Номинальные статические характеристики приведены в таблице 5.

Таблица 5 - Номинальные статические характеристики 53М (гр. 23)

Температура рабочего конца, °C

Сопротивление для температуры в °C, Ом

0

1

2

3

4

5

6

7

8

9

-50

41,71

-

-

-

-

-

-

-

-

-

-40

43,97

43,74

43,52

43,29

43,07

42,84

42,61

42,39

42,16

41,94

-30

46,23

46,00

45,78

45,55

45,32

45,10

44,87

44,65

44,42

44,20

-20

48,48

48,26

48,03

47,81

47,58

47,36

47,13

46,90

46,68

46,45

-10

50,74

50,52

50,29

50,07

49,84

49,61

49,39

49,16

48,94

48,71

-0

53,00

52,77

52,55

52,32

52,10

51,87

51,65

51,42

51,19

50,97

0

53,00

53,23

53,45

53,68

53,90

54,13

54,36

54,58

54,81

55,03

+10

55,26

55,48

55,71

55,94

56,16

56,39

56,61

56,84

57,06

57,29

+20

57,52

57,74

57,97

58,19

58,42

58,65

58,87

59,10

59,32

59,55

+30

59,77

60,00

60,23

60,45

60,68

60,90

61,13

61,35

61,58

61,81

+40

62,03

62,26

62,48

62,71

62,93

63,16

63,39

63,61

63,84

64,06

+50

64,29

64,52

64,74

64,97

65,19

65,42

65,64

65,87

66,10

66,32

+60

66,55

66,77

67,00

67,22

67,45

67,68

67,90

68,13

68,35

68,58

+70

68,81

69,03

69,26

69,48

69,71

69,93

70,16

70,39

70,61

70,84

+80

71,06

71,29

71,51

71,74

71,97

72,19

72,42

72,64

72,87

73,09

+90

73,32

73,55

73,77

74,00

74,22

74,45

74,68

74,90

75,13

75,35

+100

75,58

75,80

76,03

76,26

76,48

76,71

76,93

77,15

77,38

77,61

+110

77,84

78,06

78,29

78,51

78,74

78,97

79,19

79,42

79,64

79,87

+120

80,09

80,32

80,55

80,77

81,00

81,22

81,45

81,67

81,90

82,13

+130

82,35

82,58

82,80

83,03

83,26

83,48

83,71

83,93

84,16

84,38

+140

84,61

84,84

85,06

85,29

85,51

85,74

85,96

86,19

86,42

86,64

+150

86,87

87,09

87,32

87,54

87,77

88,00

88,22

88,45

88,67

88,90

+160

89,13

89,35

89,58

89,80

90,03

90,25

90,48

90,71

90,93

91,16

+170

91,38

91,61

91,83

92,06

92,29

92,51

92,74

92,96

93,18

93,42

+180

93,64

-

-

-

-

-

-

-

-

-

Таблица 6 - Метрологические характеристики при воспроизведении сигналов силы и напряжения постоянного тока

Модификация

Тип сигнала

Диапазон воспроизведений

Пределы допускаемой приведенной (к диапазону воспроизведений) погрешности воспроизведений, %

ЕМЗИ29МОДОЗ ЕМ31129МОД04 ЕМ31129МОД05 ЕМ00062МОД01 ЕМ00167МОД01

Сила постоянного тока

от 4 до 20 мА

±0,10

ЕМ31129МОД01

ЕМ31129МОД02

Напряжение постоянного тока

от 0 до 10 В

±0,30

Таблица 7 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- номинальное напряжение постоянного тока, В

- номинальное напряжение переменного тока, В

- номинальная частота переменного тока, Гц

220

220

50

Потребляемая мощность, Вт, не более

500

Габаритные размеры (высотахдлинахширина), мм, не более

1600x1200x550

Условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность при температуре окружающей среды ±25 °C, %

- атмосферное давление, кПа

от ±5 до +35 от 30 до 80 от 84 до 106

Таблица 8 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

20000

Средний срок службы, лет

15

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, на маркировочную табличку ШК комплекса, расположенную на лицевой части корпуса ШК, любым технологическим способом и на маркировочную табличку каждого электронного модуля, входящего в состав модульного комплекта, расположенную на тыльной части корпуса электронного модуля, любым технологическим способом.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплекс программно-технический 1)

Эксергия

1 шт.

Паспорт

EM001 В 1.0 ПС

1 экз.

Руководство по эксплуатации

EM001 В1.0

1 экз.

1) Примечание - Состав комплекса определяется заказом.

Сведения о методах измерений

приведены в разделе 18 «Методы измерений» документа EMOO1_B1.O «Комплексы программно-технические Эксергия. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;

ТУ 26.51-001-53884619-2024 «Комплексы программно-технические Эксергия. Технические условия».

95413-25
Номер в ГРСИ РФ:
95413-25
Производитель / заявитель:
Общество с ограниченной ответственностью "Эмерсофт Солюшинс" (ООО "Эмерсофт Солюшинс"), г. Москва
Год регистрации:
2025
Cрок действия реестра:
12.05.2030
Похожие СИ
95409-25
95409-25
2025
Общество с ограниченной ответственностью «РАИЛ» ООО «РАИЛ»), Кемеровская обл. –Кузбасс, г. Новокузнец
Срок действия реестра: 12.05.2030
95412-25
95412-25
2025
Datrend Systems Inc., Канада
Срок действия реестра: 12.05.2030
95416-25
95416-25
2025
Общество с ограниченной ответственностью "Специальный Технологический Центр" (ООО "СТЦ"), г. Санкт-Петербург
Срок действия реестра: 12.05.2030
95417-25
95417-25
2025
Акционерное общество "Акметрон" (АО "Акметрон"), г. Москва
Срок действия реестра: 12.05.2030
95420-25
95420-25
2025
JIANGSU SFERE ELECTRIC CO., LTD, Китай
Срок действия реестра: 12.05.2030
95423-25
95423-25
2025
Общество с ограниченной ответственностью "СИНЕРКОН" (ООО "СИНЕРКОН"), г. Москва
Срок действия реестра: 12.05.2030
95424-25
95424-25
2025
Общество с ограниченной ответственностью "СПЕЦИАЛЬНЫЕ ТЕХНОЛОГИИ КОНТРОЛЯ" (ООО "СТК"), г. Москва
Срок действия реестра: 12.05.2030
95425-25
95425-25
2025
Общество с ограниченной ответственностью "ГНСС плюс" (ООО "ГНСС плюс"), г. Москва (производственная площадка: Harxon Corporation, КНР)
Срок действия реестра: 12.05.2030
95427-25
95427-25
2025
ASTECH Angewandte Sensortechnik GmbH, Германия
Срок действия реестра: 12.05.2030
95428-25
95428-25
2025
Федеральное государственное казенное учреждение 12 Центральный научно-исследовательский институт Министерства Обороны Российской Федерации (ФГКУ "12 ЦНИИ" Минобороны России), Московская обл., г. Сергиев Посад
Срок действия реестра: 12.05.2030
