| Номер в госреестре | 95397-25 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ТП-К |
| Изготовитель | Общество с ограниченной ответственностью "ЭНЕРГОПРОЕКТ" (ООО "ЭНЕРГОПРОЕКТ"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 30.04.2030 |
| МПИ (интервал между поверками) | 3 года - для ТП до 300 °С; 2 года - для ТП св. 300 до 800 °С; 1 год - для ТП св. 800 °С |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические ТП-К (далее по тексту - преобразователи или ТП) предназначены для измерений температуры процессов в печах, котлах, инсинераторах, трубопроводах и других промышленных установках.
Принцип работы преобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре (эффект Зеебека). Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов и разностью температур мест соединения (спаев) чувствительных элементов (далее по тексту - ЧЭ).
ТП состоят из защитной гильзы, изоляционных бус, розеток с клеммами, головы и крышки со штуцером под кабель. Керамический чехол предназначен для ввода рабочего спая в измеряемую среду (погружаемая часть от 50 мм до 850 мм). Стальная труба соединяет керамический чехол с головкой и не предназначен для нагревания до температуры измеряемой среды.
ЧЭ ТП имеет номинальную статическую характеристику преобразования (НСХ) по ГОСТ Р 8.585-2001.
Преобразователи имеют модификации, отличающиеся типом технологического присоединения и длиной погружной части.
Структура обозначения преобразователей представлена на рисунке 1.
Фотографии общего вида ТП приведены на рисунке 2.
ТП-К-0Х-22/16-***
I------Сокращенное наименование преобразователя
-----Условное обозначение НСХ
Тип технологического присоединения (01 - резьбовое, 02 - отсутствует, 03 - фланцевое) ---Диаметр защитной гильзы (нерж. сталь) ---Диаметр погружаемой части ------------ Длина от рабочего спая до коммутационной головки (от 150 мм до 1000 мм)
Рисунок 1 - Структура обозначения преобразователей

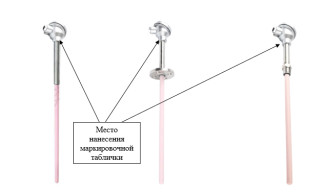

01 - Технологическое присоединение отсутствуют
03 - Фланцевое технологическое присоединение
02 - Резьбовое технологическое присоединение
Рисунок 2 - Общий вид преобразователей термоэлектрических ТП-К с указанием места нанесения маркировочной таблички
Фотография маркировочной таблички с указанием места нанесения заводского номера представлена на рисунке 3.
Рисунок 3 - Место нанесения заводского номера на маркировочной табличке
Пломбирование ТП не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку, прикрепленную к ТП, типографским способом.
Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
Метрологические и технические характеристики ТП приведены в таблицах 3 - 5.
Таблица 1 - Метрологические характеристики_____________________________________
| Условное обозначение НСХ по ГОСТ Р 8.585-2001 | Класс допуска | Диапазон измерений температуры, °С | Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
| К | 1 | от -40 до +375 св. +375 до +1250 | ±1,5 ±0,004-| t | |
| 2 | от -40 до +333 св. +333 до +1250 | ±2,5 ±0,0075-| t | | |
| Примечания: 1 Рабочий диапазон измерений температуры и класс допуска конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и приведен в паспорте на изделие; 2 | t | - значение измеряемой температуры без учета знака. | |||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции ТП (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С и относительной влажности от 30 до 80 %), МОм, не менее | 100 |
| Диаметр погружаемой части, мм | 16 |
| Длина от рабочего спая до коммутационной головки, мм | от 150 до 1000 |
| Длина погружаемой части, мм | от 50 до 850 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре +35 °С), %, не более | от -40 до +120 95 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч: - рабочий диапазон до +300 °С; | 55000 |
| - рабочий диапазон св. +300 °С до +800 °С; | 40000 |
| - рабочий диапазон св. +800 °С | 20000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический | ТП-К | 1 шт. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | _ | 1 экз. |
| Примечание - Модификация в соответствии с заказом | ||
приведены в разделе 4 «Устройство и работа изделия» руководства по эксплуатации.
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.53-002-77143862-2024 «Преобразователи термоэлектрические ТП-К. Технические условия».
