| Номер в госреестре | 95395-25 |
| Наименование СИ | Тепловизоры |
| Обозначение типа СИ | Seviral |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-Технический Центр "Авикон" (ООО "Инженерно-Технический Центр "Авикон"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 30.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры Seviral (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Конструктивно тепловизоры выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, объектив видимого диапазона, подсветка и курок. На верхней части корпуса расположены интерфейсы USB и разъем под карту памяти.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
К данному типу средства измерений относятся модификации тепловизоров Seviral A10, Seviral A20, Seviral A30, Seviral Н300, Seviral Н600, Seviral AT300, Seviral AT3OO-B, Seviral AT600, Seviral AT600-B, Seviral T380, Seviral T640, Seviral T1020, Seviral GS300-CH, различающиеся метрологическими и техническими характеристиками, материалом корпуса и цветом.
Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной печати, в виде цифрового обозначения, в аккумуляторном отсеке представлен на рисунке 3.
Общий вид тепловизоров представлены на рисунках 1 и 2.

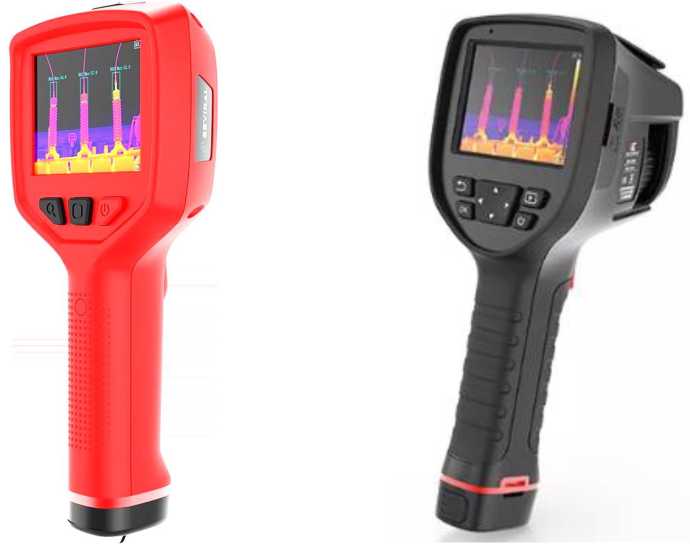

А10, А20, А30 Н300, Н600
АТ300, AT300-B, AT600, AT600-B T380, T640, T1020

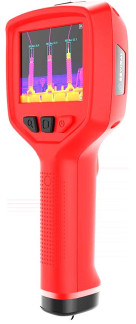

Рисунок 1 - Общий вид тепловизоров

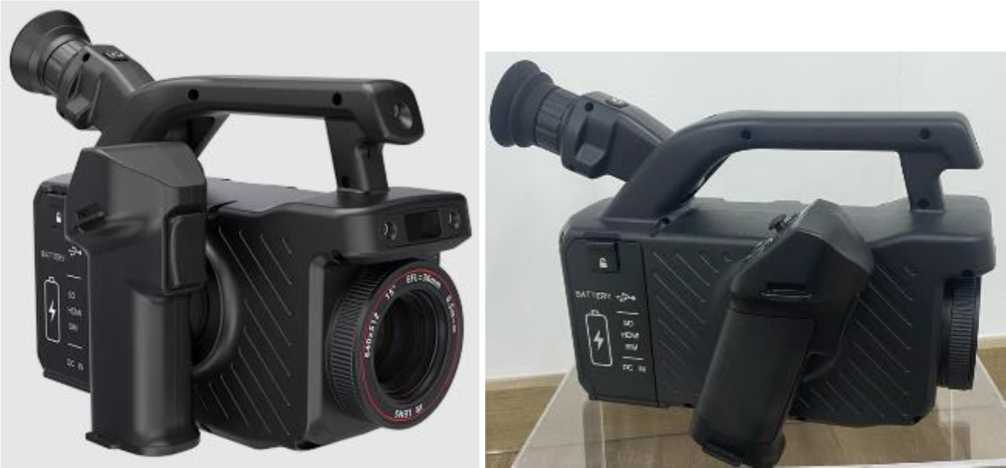

Рисунок 2 - Общий вид тепловизора модификации GS300-CH
Место нанесения заводского номера
Рисунок 3 - Место нанесения заводского номера
Пломбирование тепловизоров не предусмотрено.
Программное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО. ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора, и недоступно для внешней модификации. ПО защищено от преднамеренных изменений с помощью специальных программных средств. Уровень защиты программного обеспечения - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 1.Х.ХХХ* |
| *- где «х» принимает значения от 0 до 9, и не относится к метрологическому значению ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | Seviral: А10, А20, А30 | Seviral: НЗ00, Н600, АТЗ00, АТЗ00-В, АТ600, АТ600-В, ТЗ80, Т640, Т1020 | Seviral GS300-CH |
| Диапазоны измерений температуры (*), °С | от -20 до +150 от 0 до +410 от 0 до +650** | от -20 до +150 от 0 до +410 от +300 до +1600 от +300 до +2000** | от -40 до +60 от -20 до +60** от 0 до +410 от +300 до +2000** |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С | ±2,0 | ±2,0 | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +2000 °С, % | ±2,0 | ±2,0 | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | <0,05 | <0,04 | <0,012 |
| Углы поля зрения, градус по горизонталихградус по вертикали (для модификаций Seviral): - А10, А20, АЗО - НЗ00 - Н600 - АТЗ00, АТЗ00-В, АТ600, АТ600- В, ТЗ80, Т640, Т1020 - GS300-CH | 56,0°*42,2° 24°х18° 24°х18° 24,6°х18,5° (объектив 24°) 48,5°х35,5° (объектив 48°) 12,3°х8,5° (объектив 12°) 6,5°х5,5° (объектив 6°) 15°х11° | ||
| Спектральный диапазон, мкм | от 7,5 до 14 | от 3,2 до 3,4 | |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Пространственное разрешение, мрад (для модификаций Seviral): | |
| -А10, А20, АЗО | 1,6 |
| - НЗ00 | 1,З1 |
| - Н600 | 0,67 |
| - АТЗ00, АТЗ00-В, ТЗ80: | |
| - объектив 24о | 1,З1 |
| - объектив 48о | 2,26 |
| - объектив 12о | 0,68 |
| - объектив 6о | 0,З4 |
| - АТ600, АТ600-В: | |
| - объектив 24о | 0,67 |
| - объектив 48о | 1,З9 |
| - объектив 12о | 0,ЗЗ |
| - объектив 6о | 0,17 |
| - Т640 | |
| - объектив 24о | 0,68 |
| - объектив 48о | 1,З1 |
| - объектив 12о | 0,З4 |
| - объектив 6о | 0,17 |
| Пространственное разрешение, мрад (для модификаций Seviral): | |
| -А10, А20, АЗО | 1,6 |
| - НЗ00 | 1,З1 |
| - Н600 | 0,67 |
| - АТЗ00, АТЗ00-В, ТЗ80: | |
| - объектив 24о | 1,З1 |
| - объектив 48о | 2,26 |
| - объектив 12о | 0,68 |
| - объектив 6о | 0,З4 |
| - АТ600, АТ600-В: | |
| - объектив 24о | 0,67 |
| - объектив 48о | 1,З9 |
| - объектив 12о | 0,ЗЗ |
| - объектив 6о | 0,17 |
| - Т640 | |
| - объектив 24о | 0,68 |
| - объектив 48о | 1,З1 |
| - объектив 12о | 0,З4 |
| - объектив 6о | 0,17 |
| - Т1020 | |
| - объектив 24о | 0,92 |
| - объектив 48о | 1,48 |
| - объектив 12о | 0,24 |
| - объектив 6о | 0,12 |
| - GS300-CH | 0,82 |
| Коэффициент излучательной | от 0,01 до 1,00 |
| способности (изменяемый) | |
| Примечания: | |
| * ___ ____ _ ___ __ - переключается вручную или автоматически | |
| - опционально | |
Таблица 3 - Технические характеристики
| Наименование | Значение | |||
| Модификация | Seviral: А10, А20, А30 | Seviral: Н300, Н600, АТ300, АТ300-В, АТ600, АТ600-В, Т380, Т640, Т1020 | Seviral GS300-СН | |
| Минимальное фокусное расстояние, м | 0,5 | |||
| Габаритные размеры, мм (длина^ширинахвысота), не более (для модификаций Seviral): - А10, А20, АЗО - Н300, Н600 - АТ300, АТ300-В - АТ600, АТ600-В - Т380, Т640, Т1020 - GS300-CH | 247x107x50 257x102x105 260x135x136 260x135x136 192x173x116 300x180x176 | |||
| Масса, кг, не более (для модификаций Seviral): - А10, А20, А30 - Н300, Н600 - АТ300, АТ300-В, АТ600, АТ600-В - Т380, Т640, Т1020 - GS300-CH | 0,61 0,7 1,09 1,5 2,7 | |||
| ИК разрешение (для модификаций Seviral): - А10 - А20 - А30, Н300, АТ300, АТ300-В, Т380 - Н600 - АТ600, АТ600-В, Т640 - Т1020 - GS300-CH | 160x120 256x192 384x288 640x512 640x480 1024x768 320x256 | |||
| Режимы изображения | Инфракрасный, оптический, картинка в картинке | Инфракрасный, оптический, картинка в картинке, наложение изображения (ИК на оптический) | ||
| Наименование | Значение | |||
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от - 20 до +55 до 80 | |||
Таблица 4 - Показатели надежности
| Наименование | Значение |
| Средняя наработка до отказа, ч, не менее | 14000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор | Seviral (модификация в соответствии с заказом) | 1 шт. |
| Паспорт | SEV.OO.OO1.HC | 1 экз. |
приведены в разделе 2 Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры» (Часть 3);
ТУ 26.51.66-002-06415185-2024 Тепловизоры Seviral. Технические условия.
