| Номер в госреестре | 95383-25 |
| Наименование СИ | Цилиндры 1-го класса точности |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Публичное акционерное общество "Химлаборприбор" (ПАО "Химлаборприбор"), Московская область, г. Клин |
| Год регистрации | 2025 |
| Срок свидетельства | 30.04.2030 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Цилиндры 1-го класса точности предназначены для измерений объёма жидкости.
Цилиндры 1-го класса точности представляют собой стеклянные сосуды цилиндрической формы, по всей длине которых нанесена шкала с оцифрованными отметками. Числовые обозначения шкалы цилиндров нанесены над соответствующими отметками с правой стороны шкалы снизу вверх. Число, равное номинальной вместимости, указано сверху.
Принцип действия цилиндров 1-го класса точности основан на измерении определенного объёма жидкости, содержащейся в цилиндре при температуре 20 °С, при наполнении ею до отметки шкалы, соответствующей необходимой вместимости.
К данному типу средства измерений относятся цилиндры 1-го класса точности следующих исполнений, конструктивно отличающихся друг от друга:
- исполнение 1- с носиком и стеклянным основанием;
- исполнение 2 - с горловиной под стеклянную или фторопластовую пробку и стеклянным основанием;
- исполнение 2а - с горловиной под пластмассовую пробку и стеклянным основанием.
Цилиндры с горловиной под пробку могут комплектоваться стеклянными, фторопластовыми и пластмассовыми пробками.
Знак поверки наносится на боковую поверхность цилиндра или над шкалой или методом трафаретной печати, или с помощью деколи, или методом лазерной гравировки.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на цилиндр методом лазерной гравировки и имеет цифровое обозначение, состоящее из арабских цифр, по системе нумерации завода-изготовителя.

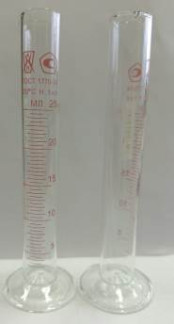

Общий вид средства измерений представлен на рисунках 1-3.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид цилиндров 1 -го класса точности исполнения 1 с указанием мест нанесения знака утверждения типа, знака поверки и заводского номера
Место нанесения заводского номера и знака поверки
нанесения знака
Место нанесения заводского номера и знака поверки
Место
утверждения типа
Рисунок 2 - Общий вид цилиндров 1-го класса точности исполнения 2 с указанием мест нанесения знака утверждения типа, знака поверки и заводского номера
Место
нанесения
знака
утверждения типа
Место
нанесения
заводского номера и знака поверки
Рисунок 3 - Общий вид цилиндров 1 -го класса точности исполнения 2а с указанием мест нанесения знака утверждения типа, знака поверки и заводского номера
Пломбирование цилиндров 1-го класса точности не предусмотрено.
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Номинальная вместимость, мл | 5 | 10 | 25 | 50 | 100 | 250 |
| Пределы допускаемой абсолютной погрешности вместимости цилиндров при температуре +20 °С, мл | ±0,1 | ±0,1 | ±0,25 | ±0,25 | ±0,5 | ±1,25 |
| Цена наименьшего деления, мл | 0,1 | 0,2 | 0,5 | 1,0 | 1,0 | 2,0 |
| Объём, соответствующий нижней отметке, мл | 0,5 | 1,0; 0,2 | 3,0 | 5,0 | 10,0; 1,0 | 20,0 |
аблица 2 - Технические характеристики
| Наименование характеристики | Значение | |||||
| Номинальная вместимость, мл | 5 | 10 | 25 | 50 | 100 | 250 |
| Высота, мм, не более | 115 | 140 | 170 | 200 | 260 | 335 |
| Обозначение конуса по ГОСТ 8682-93 для исполнений 2, 2а | 10/19 | 10/19 | 14/23 | 14/23 | 19/26 | 29/32 |
наносится на цилиндры 1-го класса точности методом трафаретной печати или с помощью деколи в соответствии с рисунками 1 - 3 и типографским способом в правом верхнем углу этикетки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Цилиндры 1-го класса точности | - | 1 шт. |
| Этикетка упаковочная | гф 7.350.221 ЭТ | 1 экз. |
| Индивидуальная упаковка | - | 1шт. |
приведены в разделе 1 «Назначение» этикетки гф 7.350.221 ЭТ.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости» (часть 3);
ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия».
