| Номер в госреестре | 95378-25 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZX19-35RPC |
| Изготовитель | Shenzhen Chuangyin Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 30.04.2030 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDZX19-35RPC (далее по тексту - трансформаторы напряжения) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
По конструктивному исполнению трансформаторы напряжения являются однофазными, заземляемыми опорного типа. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая имеет возможность пломбировки для предотвращения несанкционированного доступа. Трансформаторы напряжения могут устанавливаться в любом положении, и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На лицевой стороне трансформатора расположена таблица с техническими данными. Трансформаторы напряжения выпущены с одной основной (измерительной) вторичной обмоткой и одной дополнительной вторичной обмоткой, предназначенной для питания цепей защиты, автоматики, управления, сигнализации, а также для контроля изоляции сети. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора напряжения методом лазерной маркировки.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на боковую сторону трансформаторов.
Общий вид трансформатора напряжения, место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунках 1-3.

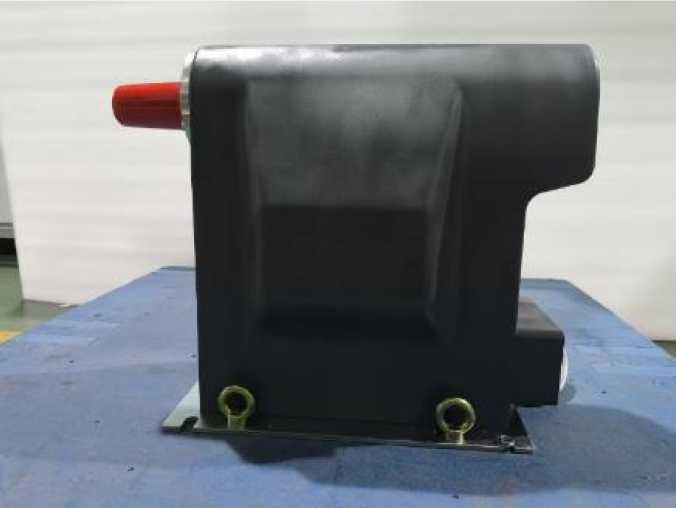

Рисунок 1 - Общий вид трансформатора напряжения JDZX19-35RPC

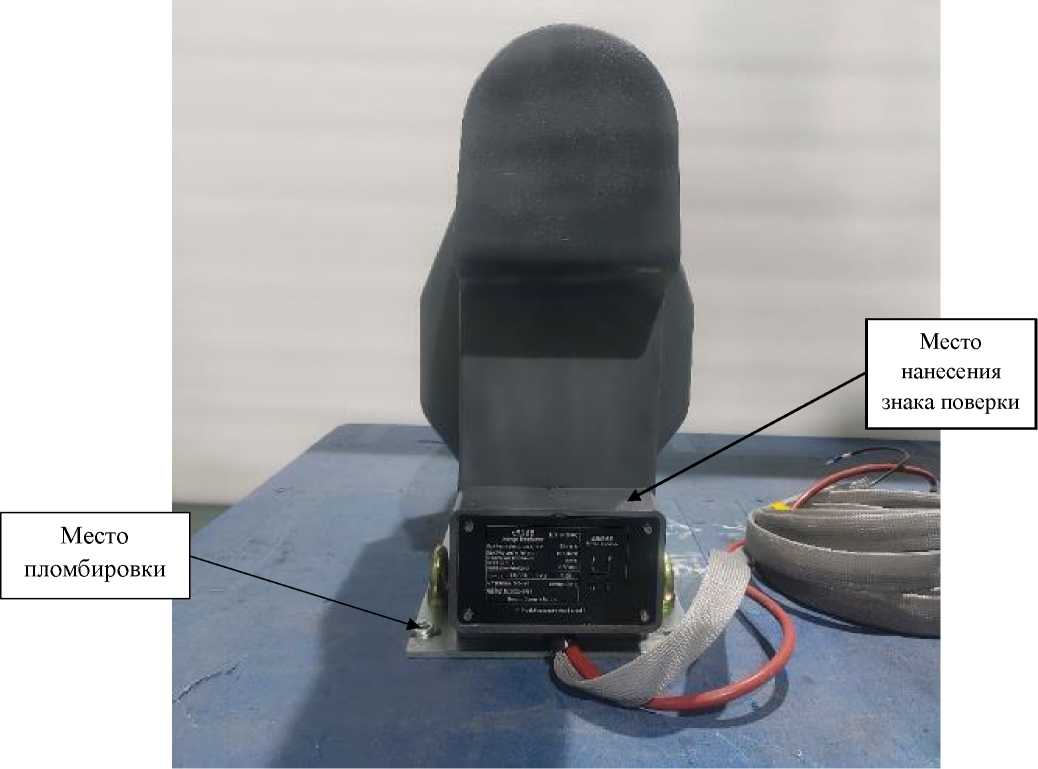

Рисунок 2 - Место нанесения знака поверки и место пломбировки от несанкционированного доступа

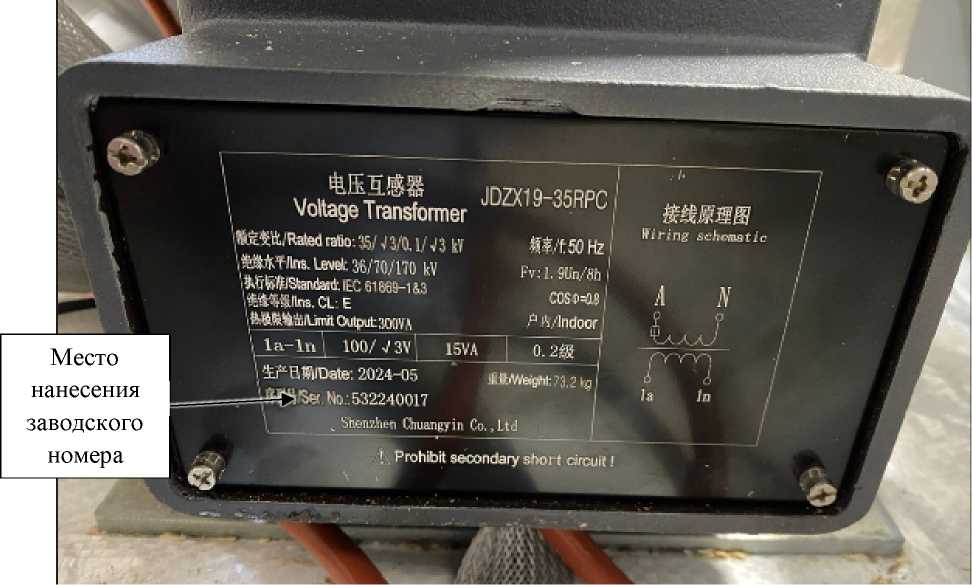

Рисунок 3 - Место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки Uihom, кВ | 35/\3 |
| Номинальное напряжение вторичной обмотки U2hom, В | 100/^3 |
| Номинальная частота, Г ц | 50 |
| Класс точности вторичной обмотки по ГОСТ 1983-2015 | 0,2 |
| Номинальная мощность вторичных обмоток, ВА | 15 |
| Предельная мощность, В^А | 300 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ширинахдлинахвысота), мм, не более | 536х240х440 |
| Масса, кг, не более | 73,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -50 до +70 90 от 86 до 107 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 131400 |
| Средний срок службы, лет | 25 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Трансформатор напряжения | JDZX19-35RPC | 1 |
| Паспорт | _ | 1 |
| Руководство по эксплуатации | _ | 1 |
приведены в разделе 1 руководства по эксплуатации «Описание и работа».
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
