| Номер в госреестре | 95372-25 |
| Наименование СИ | Счетчики-расходомеры массовые |
| Обозначение типа СИ | CMF |
| Изготовитель | Walsn Measurement and Control Technology (Hebei) Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 06.05.2030 |
| МПИ (интервал между поверками) | 1 год - при измерении массы и объема нефти, 5 лет - при измерении массы и объема остальных жидкостей, 4 года - при измерении массы и объема газа, 1 год - для канала измерения плотности |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики-расходомеры массовые CMF (далее - расходомеры) предназначены для измерения массового расхода и массы, объёмного расхода и объёма, плотности, температуры жидкостей и газов в потоке, нефти и нефтепродуктов, а так же для измерений массы (массового расхода) и объема (объемного расхода) компонентов двухкомпонентной жидкой среды.
Принцип работы расходомеров основан на измерении сил Кориолиса, возникающих при движении измеряемой среды по трубке. Источник колебаний (генератор колебаний) расположенный в центральной части корпуса совершает поперечные колебания с частотой вынуждающей силы. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубок и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Величина силы Кориолиса зависит от массы измеряемой среды и скорости ее движения, и пропорционально массовому расходу.
Расходомеры состоят из датчика измерения расхода (далее - датчик) с встроенным термометром сопротивления и преобразователя сигнала (далее - передатчик). Датчик представляет собой измерительную камеру с подводящим и отводящим патрубками и фланцами для монтажа на трубопровод. В измерительной камере параллельно расположены две U-образные измерительные трубки, которые приводятся в колебательное движение при помощи электромагнитной катушки и магнита. Измерение плотности происходит за счет определения частоты колебаний и измерения температуры при помощи термометра сопротивления.
Сигналы с датчика и термометра сопротивления поступают на передатчика, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода, цифрового выхода RS-485 (Modbus). Передатчик имеет жидкокристаллический дисплей и элементы управления в виде кнопок. Передатчики отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Расходомеры выпускаются в интегральном исполнении, когда датчик и передатчик объединены в единую конструкцию, или разнесенном исполнении, когда датчик и передатчик разнесены на расстоянии и соединяются при помощи кабеля.
Обозначаются Счетчики-расходомеры массовые как CMF-XX(X)-YYYZ.
CMF - Счетчики-расходомеры массовые CMF;
XX(X) - модификация;
YYY - номинальный диаметр, мм;
Z - опция по расходу:
N - модели с опцией «нормальный расход»;
H - модели с опцией «высокий расход».
Расходомеры выпускаются в следующих модификациях (исполнениях): CMF-US, CMF-UK, CMF-VS, CMF-VK, CMF-TS, CMF-TK, CMF-CNG, которые отличаются друг от друга внешним видом и формой трубок датчика.
Расходомеры имеют следующие варианты присоединения к трубопроводу:
- фланцевое;
- резьбовое;
- специальное «гигиеническое» присоединение.
По спецзаказу доступны другие типы присоединений.
Подключения к промышленной сети может осуществляться по протоколам HART, RS-485 (Modbus), Wireless Hart, Profibus PA/DP, Foundation Fieldbus, LoraWan, и другим протоколам связи.
Общий вид расходомеров представлен на рисунке 1.
Серийные номера расходомеров имеют буквенно-цифровой или цифровой формат и наносятся на маркировочную табличку типографическим методом. Внешний вид маркировочной таблички с указанием мест нанесения серийного номера приведена на рисунке 2.
Нанесение знака поверки на расходомеры не предусмотрено.

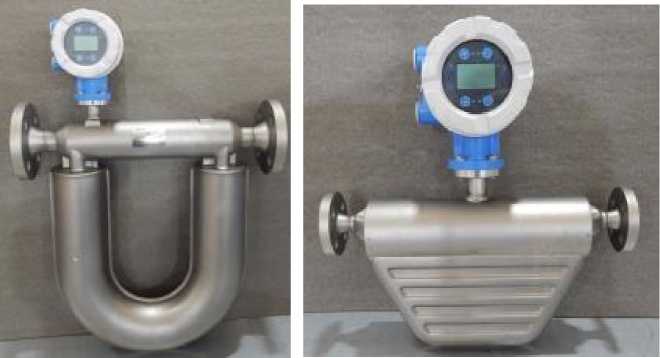

CMF-US CMF-CNG
CMF-TS
CMF-VS

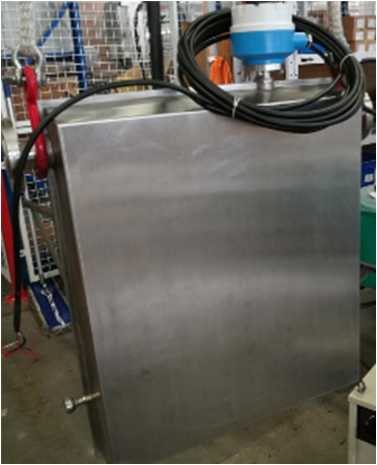

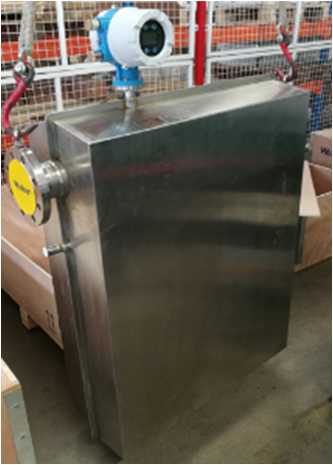

CMF-UK, CMF-TK, CMF-VK - в изотермическом кожухе

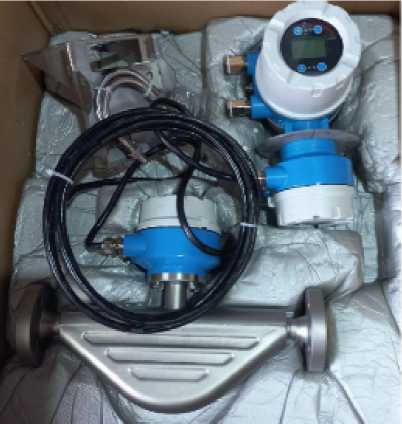

Разнесенное исполнение
Рисунок 1 - Внешний вид расходомеров
место нанесения серийного номера
место нанесения знака утверждения типа

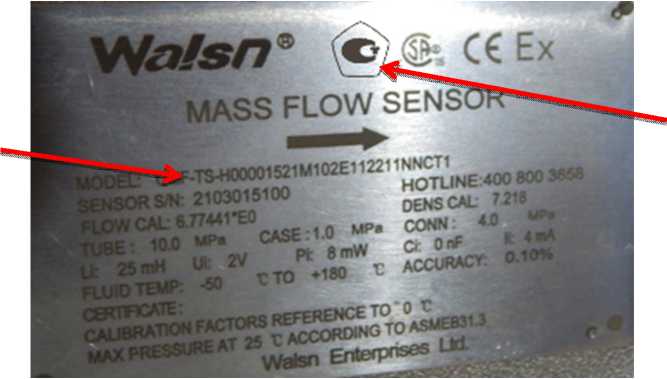

Рисунок 2 - Внешний вид маркировочной таблички
Рисунок 3 - Место нанесения пломбы
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память передатчика предприятием-изготовителем с помощью программатора. Доступ к встроенному ПО после установки невозможен.
ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность, температуру, а также дополнительно концентрацию. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотно-импульсный, цифровой, аналоговый выходы.
Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Вход в настройки ПО закрыт паролями.
Идентификационные данные программного обеспечения (ПО) расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MxxDxxFxx |
| Номер версии (идентификационный номер) ПО, не ниже | MXXDXXFXX |
| Примечание: «X» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| 1 | 2 | 3 | 4 | 5 |
| Модификация | CMF-US, CMF-UK | CMF-TS, CMF-TK | CMF-VS, CMF-VK | CMF-CNG |
| Номинальный диаметр условного прохода, DN, мм | от 1 до 250 | от 5 до 80 | от 2 до 80 | от 10 до 25 |
| Диапазон измерений массового расхода жидкости, Qмж, кг/ч1) | от 1 до 1800000 | от 1 до 180000 | от 1 до 180000 | от 2 до 12000 |
| Максимальное значение объемного расхода жидкости, Qvж max, м3/ч1) | Qмж max/Рж ^) | |||
| Максимальное значение массового расхода газа, Qмг max, кг/ч | Qмж max • Рг/Кг3) | |||
| Максимальное значение объемного расхода газа, м3/ч | Qмж max /Кг | |||
| Переходный расход, Qпер, кг/ч | 100^04) | |||
| Пределы допускаемой относительной погрешности измерений массы (массового расхода) жидкости, 6м ж, %6): - при расходе от Qпер до Qm ж max - при расходе менее Qпер | ±0,17); ±0,15; ±0,2; ±0,25; ±0,3; ±0,5 ±100-Zs/Qm> | |||
| Диапазон измерений плотности измеряемой среды, кг/м3 | от 650 до 2000 | |||
| Диапазон измерений температуры измеряемой среды, °С5) | от -196 до +350 | |||
| Пределы допускаемой относительной погрешности измерений массы (массового расхода) газа, 6м г, %: - при расходе от Qпер до Qm г max - при расходе менее Qпер | ±0,5 ±100^Zs/Qm г | |||
| Пределы допускаемой относительной погрешности измерений объема (объемного расхода) жидкости, 6v ж, % | ±J«M ж + (1оо^др/рж)2 | |||
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | |
| Пределы допускаемой относительной погрешности вычисления объема и объемного расхода газа при стандартных условиях без учета методической погрешности определения плотности при стандартных условиях) 6v г, % | ±0,5 | ±0,5 | |||
| Пределы допускаемой абсолютной погрешности измерений плотности измеряемой среды, Ар, кг/м3 | ±0,5 | ±1,0 | |||
| Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды, °С | ±0,57); ±1,0 | ||||
| Пределы допускаемой абсолютной погрешности измерений массовой доли первого компонента двухкомпонентной жидкой среды, % | ±(р2^ДрИр2 - р2ф|>1008) | ||||
| Пределы допускаемой абсолютной погрешности измерений объёмной доли первого компонента двухкомпонентной жидкой среды, % | ±(|Ар|/|р - ■■•)"• | ||||
| Пределы допускаемой приведенной к диапазону погрешности преобразования измеренной величины в токовый выходной сигнал, % | ±0,02 | ||||
| 1) В зависимости от типоразмера. Фактические значения указываются в паспорте расходомера. 2) рж - плотность жидкости в рабочих условиях, кг/м3. 3) рг - плотность газа в рабочих условиях, кг/м3, Кг - газовый коэффициент. 4) Zs - стабильность нуля, кг/ч, 5о - значение пределов допускаемой относительной погрешности измерений массы (массового расхода) жидкости (газа), %. 5) В зависимости от исполнения. 6) При поверке расходомеров в рабочих условиях на месте эксплуатации с применением трубопоршневой поверочной установки, компакт-прувера или поверочной установке на базе эталонных расходомеров массовых в диапазоне расходов от Qпер до Qm ж max пределы допускаемой относительной погрешности расходомеров составляют ±0,2 % или ±0,25 %. 7) При температуре измеряемой среды до плюс 200 °С. 8) Значение погрешности указано без учета погрешностей вводимых значений плотностей составляющих двухкомпонентной среды. р2 - плотность второго компонента, р - плотность двухкомпонентной среды. Разница между плотностью смеси и плотностью второго компонента не должна быть меньше значения абсолютной погрешности измерений плотности смеси расходомера |Лр|<|р - р2|. Данная функция доступна только для жидкостей. | |||||
Таблица 3- Метрологические характеристики
| Исполнение расходомеров | Максимальный расход жидкости, Qмж max, кг/ч | Г азовый коэффициент, Кг | Стабильность нуля, Zs, кг/ч |
| 1 | 2 | 3 | 4 |
| CMF-TS-005H, CMF-TK-005H | 500 | 70 | 0,025 |
| CMF-TS-010H, CMF-TK-010H | 800 | 80 | 0,04 |
| CMF-TS-015N, CMF-TK-015N | 1 000 | 90 | 0,05 |
| CMF-TS-025N/015H, CMF-TK-025N/015H | 6 000 | 140 | 0,3 |
| CMF-TS-040N/025H, CMF-TK-040N/025H | 20 000 | 140 | 1,0 |
| CMF-TS-050H, CMF-TK-050H | 60 000 | 160 | 3,0 |
| CMF-TS-080, CMF-TK-080H | 180 000 | 215 | 9,0 |
| CMF-US-001N, CMF-UK-001N | 20 | 60 | 0,001 |
| CMF-US-002N, CMF-UK-002N | 60 | 60 | 0,003 |
| CMF-US-005N, CMF-UK-005N | 500 | 70 | 0,025 |
| CMF-US-010N, CMF-UK-010N | 1 000 | 80 | 0,05 |
| CMF-US-015N, CMF-UK-015N | 6 000 | 90 | 0,30 |
| CMF-US-025H, CMF-UK-025H | 18 000 | 140 | 0,90 |
| CMF-US-040N, CMF-UK-040N | 20 000 | 140 | 1,0 |
| CMF-US-050N/040H, CMF-UK-050N/040H | 30 000 | 140 | 1,5 |
| CMF-US-080N/050H, CMF-UK-080N/050H | 60 000 | 160 | 3,0 |
| CMF-US-100N/080H, CMF-UK-100N/080H | 180 000 | 215 | 9,0 |
| CMF-US-150N/100H, CMF-UK-150N/100H | 400 000 | 230 | 20,0 |
| CMF-US-200N/150H, CMF-UK-200N/150H | 800 000 | 240 | 40,0 |
| CMF-US-250N/200H, CMF-UK-250N/200H | 1 200 000 | 250 | 60,0 |
| CMF-US-250H, CMF-UK-250H | 1 800 000 | 300 | 90,0 |
| CMF-VS-002, CMF-VK-002 | 100 | 40 | 0,01 |
П Продолжение таблицы 3
| 1 | 2 | 3 | 4 |
| CMF-VS-005, CMF-VK-005 | 500 | 60 | 0,05 |
| CMF-VS-010, CMF-VK-010 | 1 000 | 60 | 0,1 |
| CMF-VS-015H, CMF-VK-015H | 6 000 | 70 | 0,3 |
| CMF-VS-025H, CMF-VK-025H | 18 000 | 70 | 0,9 |
| CMF-VS-040H, CMF-VK-040H | 30 000 | 80 | 1,5 |
| CMF-VS-050H, CMF-VK-050H | 60 000 | 80 | 3,0 |
| CMF-VS-080H, CMF-VK-080H | 180 000 | 100 | 9,0 |
| CMF-CNG-010 | 1 000 | 20 | 0,05 |
| CMF-CNG-015 | 6 000 | 120 | 0,3 |
| CMF-CNG-025 | 12 000 | 200 | 0,6 |
Таблица 4 - Технические характеристики:
| Наименование характеристики | Значение характеристики | |||
| Модификация | CMF-US, CMF-UK | CMF-TS, CMF-TK | CMF-VS, CMF-VK | CMF-CNG |
| Параметры рабочей среды: - температура, °С - давление, МПа, не более | от -196 до +3501) 401) | |||
| Выходные сигналы2) - частотно-импульсный, Г ц - унифицированный сигнал постоянного тока, мА - цифровой | от 0 до 10000 от 4 до 20 HART, RS-485 (Modbus), Wireless Hart, Profibus PA/DP, Foundation Fieldbus, LoraWan | |||
| Параметры электропитания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 19,2 до 28,8 от 22 до 265 от 49 до 61 | |||
| Потребляемая мощность, Вт (В •А), не более: | 20 | |||
| Условия эксплуатации: - температура окружающей среды, °С: для электронного блока для первичного преобразователя - атмосферное давление, кПа - относительная влажность воздуха без конденсации влаги, при температуре 25 °С, %, не более | от -60 до +70 от -60 до +80 от 84 до 107 95 | |||
Продолжение таблицы 4
| Наименование характеристики | Значение характеристики | |||
| Модификация | CMF-US, CMF-UK | CMF-TS, CMF-TK | CMF-VS, CMF-VK | CMF-CNG |
| Габаритные размеры, мм, не более3): - высота | 2010 | 1000 | 800 | 495 |
| - ширина | 461 | 240 | 240 | 240 |
| - длина | 1451 | 750 | 1336 | 462 |
| Масса, кг, не более3) | 546 | 56 | 119 | 26 |
| 1) В зависимости от исполнения; 2) В зависимости от модели электронного блока; 3) Приведены значения для самой большой модели | в серии; | |||
Таблица 5 - Показатели надежности
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 100000 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку при помощи наклейки.
аблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчики-расходомеры массовые | CMF | 1 шт. |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации и монтажу | 1 экз.1)2) | |
| 1) Допускается комплектовать на бумажном или электронном носителе 2) Допускается поставка в количестве 1 экземпляра на партию | ||
приведены в п. 1.2 «Описание и работа» Руководства по эксплуатации и монтажу «Счетчики-расходомеры массовые CMF».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 Об утверждении Государственной поверочной схемы для средств измерений температуры;
Стандарт предприятия Walsn Measurement and Control Technology (Hebei) Co., Ltd,
Китай.
