| Номер в госреестре | 95370-25 |
| Наименование СИ | Анализаторы газообразующих элементов в неорганических материалах Melytec |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Jinan Beiyan Instrument Co., Ltd.", Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 06.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы газообразующих элементов в неорганических материалах Melytec (далее - анализаторы) предназначены для измерений массовой доли кислорода, азота и водорода в твердых материалах.
Принцип действия анализаторов основан на методе восстановительного плавления в потоке инертного газа.
Конструктивно анализаторы представляют собой настольные лабораторные приборы, состоящие из двух блоков: блока печи и аналитического блока. Блок печи включает в себя импульсную печь с системой водяного охлаждения, систему газоснабжения с реагентными фильтрами, электронику, управляющую работой. Аналитический блок включает в себя детекторы: инфракрасный детектор для определения кислорода; детектор по теплопроводности для определения азота или водорода. Блоки анализатора соединены между собой газовыми трубками и сигнальными кабелями. Управление работой анализаторов происходит при помощи персонального компьютера с устанавливаемым специализированным программным обеспечением.
Анализируемая проба при помощи специального устройства для подачи проб попадает в графитовый тигель, помещенный в импульсную печь. В печи происходит нагрев и плавление пробы с выделением кислорода, азота и водорода в газообразном виде. При этом кислород взаимодействует с графитом, в результате чего образуется монооксид углерода. Выделившиеся газы при помощи инертного газа-носителя (азот, гелий или аргон) попадают в систему газовых трубок с реактивами, где происходит дополнительное преобразование газов в аналитическую форму, а также последовательное удаление примесей. Затем газы поступают в аналитический блок, где содержание кислорода измеряется с использованием инфракрасного детектора, азота или водорода - при помощи детектора по теплопроводности. Полученные аналитические сигналы обрабатываются при помощи специализированного программного обеспечения по ранее построенным градуировочным зависимостям, рассчитывается содержание целевого компонента в пробе с учетом массы пробы.
Анализаторы выпускаются в следующих модификациях:
ONH100 предназначена для измерений массовой доли кислорода, азота и водорода;
ON100 предназначена для измерений массовой доли кислорода и азота;
OH100 предназначена для измерений массовой доли кислорода и водорода;
O100 предназначена для измерений массовой доли кислорода;
N100 предназначена для измерений массовой доли азота;
H100 предназначена для измерений массовой доли водорода.
В каждой модификации анализаторов для каждого элемента в зависимости от измеряемого содержания элементов реализовано два измерительных канала: «низкий» и «высокий».
Корпус анализаторов изготавливается из металлических сплавов и пластмассы, окрашивается в цвета в соответствии с технической документацией производителя.
Каждый экземпляр анализаторов имеет серийный номер, нанесенный типографским способом на информационную табличку (шильд) в виде наклейки (наклеек) на задней стороне блока печи и (или) аналитического блока. Серийный номер имеет буквенно-цифровой формат. Нанесение знака поверки на средство измерений не предусмотрено.

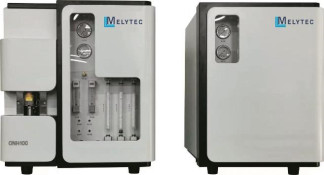

Общий вид анализаторов и место нанесения серийного номера на средство измерений представлено на рисунке 1.

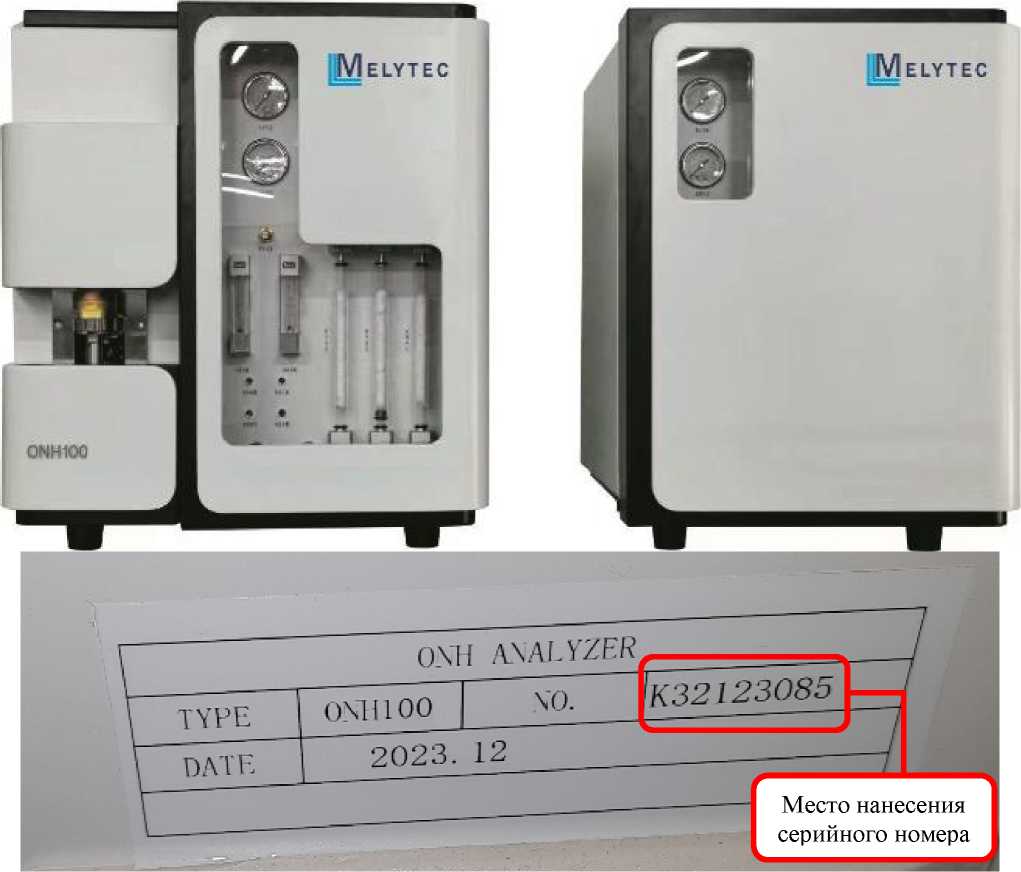

Рисунок 1 - Общий вид анализаторов газообразующих элементов в неорганических материалах Melytec и место нанесения серийного номера
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. При запуске ПО есть возможность выбрать китайский, английский или русский программный интерфейс.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014. Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ONH |
| Номер версии ПО (идентификационный номер ПО) | 2.X.X.X* |
| Цифровой идентификатор ПО | - |
| * «Х» не относятся к метрологически значимой части ПО и могут принимать цифровые значения от 0 до 9 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||
| ONH100 | ON100 | онюо | оюо | N100 | нюо | |
| Предел допускаемого относительного СКО результатов измерений | ||||||
| массовой доли элемента, %: | ||||||
| - канал «низкий кислород» | 7 | 7 | 7 | 7 | - | - |
| - канал «низкий азот» 2-* | 7 | 7 | - | - | 7 | - |
| - канал «низкий водород» 1 2 3 | 8 | - | 8 | - | - | 8 |
| - канал «высокий кислород» 4 | 5 | 5 | 5 | 5 | - | - |
| - канал «высокий азот» 5 | 5 | 5 | - | - | 5 | - |
| - канал «высокий водород» 6 | 6 | - | 6 | - | - | 6 |
| Предел обнаружения, %, не более: | ||||||
| - канал «низкий кислород» | 8 IO"5 | 810'5 | 810'5 | 810'5 | - | - |
| - канал «низкий азот» | 9 IO’5 | 9 10'5 | - | - | 910'5 | - |
| - канал «низкий водород» | 5 IO"5 | - | 5 10'5 | - | - | 5 10'5 |
| - канал «высокий кислород» | ЗЮ'3 | ЗЮ'3 | ЗЮ'3 | ЗЮ'3 | - | - |
| - канал «высокий азот» | ЗЮ'3 | ЗЮ'3 | - | - | ЗЮ'3 | - |
| - канал «высокий водород» | 1 10'3 | - | 110'3 | - | - | 110'3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220 ± 22 50/60 |
| Потребляемая мощность анализатора, В А, не более | 8000 |
| Габаритные размеры блока печи, мм, не более: | |
| - высота | 680 |
| - ширина | 580 |
| - длина | 700 |
| Габаритные размеры аналитического блока, мм, не более: | |
| - высота | 680 |
| - ширина | 490 |
| - длина | 700 |
| Масса, кг, не более | 150 |
| Условия эксплуатации: - температура воздуха, °С - относительная влажность, %, не более | от +16 до +31 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор газообразующих элементов в неорганических материалах Melytec | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе «Анализаторы газообразующих элементов в неорганических материалах Melytec. Руководство по эксплуатации» (Глава 8 «Эксплуатация прибора»).
Применение анализаторов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы «Jinan Beiyan Instrument Co., Ltd», Китай.
