| Номер в госреестре | 95369-25 |
| Наименование СИ | Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой |
| Обозначение типа СИ | Melytec |
| Изготовитель | Suzhou Bowei Instrument Technology Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 06.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec (далее - спектрометры) предназначены для измерений содержания различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и в других жидких и твёрдых веществах и материалах.
Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля жидкой или растворенной пробы в источник индуктивносвязанной плазмы, измерении уровня эмиссии атомов и ионов и определении содержания определяемых элементов при помощи градуировочных графиков.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из: системы ввода пробы (распылительная камера, распылитель, перистальтический насос); источника возбуждения спектра (плазменная горелка, индуктор); спектрального блока для регистрации эмиссионного оптического спектра на основе Эшелле-спектрометра с двумя диспергирующими элементами (дифракционная решетка и двухходовая призма из кварца); системы управления - персонального компьютера (поставляется опционально) с устанавливаемым программным обеспечением.
Спектрометры выпускаются в следующих моделях: Melytec iQ700, Melytec iQ900, Melytec iQ900 Elite, которые отличаются между собой способами наблюдения плазмы, метрологическими и техническими характеристиками. Спектрометры моделей Melytec iQ900 и Melytec iQ900 Elite обладают возможностью аксиального и радиального наблюдения плазмы. Спектрометры модели Melytec iQ700 оснащены только радиальным наблюдением плазмы.
Корпус спектрометров изготавливают из пластика и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр спектрометров имеет серийный номер, расположенный на табличке на задней панели спектрометров. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометры представлено на рисунке 2.

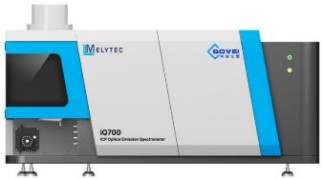

Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec модели Melytec iQ700

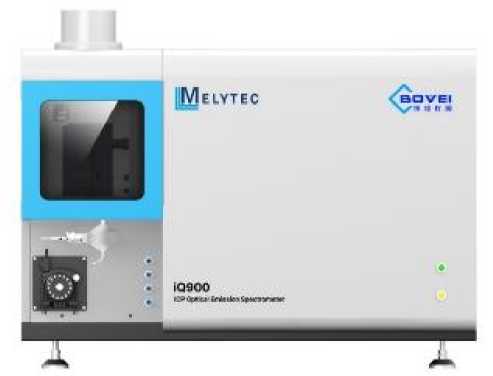

Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec модели Melytec iQ900
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec модели Melytec iQ900 Elite
Рисунок 1 - Общий вид спектрометров оптико-эмиссионных с индуктивно-связанной плазмой
Melytec
Data of Prod .ict on: 20J4-11
Место нанесения серийного номера
I product Mame:
| Product Modeh MfiiyteciU3OT
I Source 72O±10W 25* - Level; A
1 PHadurtian No = BV-23122$
Рисунок 2 - Место нанесения серийного номера на спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрометры оснащены внешним программным обеспечением (далее - ПО), которое предназначено для управления процессом измерений, сбора экспериментальных данных, сохранения результатов измерений, просмотра измерительной информации.
Уровень защиты внешнего ПО спектрометров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ICP |
| Номер версии (идентификационный номер) ПО | ICP 0.0.1 х1) |
| Цифровой идентификатор ПО | _ |
| 1) «х» является метрологически незначимой частью ПО и принимает значения от 0 до 9999, может содержать пунктуационные знаки, а также буквенные и цифровые символы | |
Влияние ПО на метрологические характеристики спектрометров учтено при нормировании характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модели | ||
| Melytec iQ700 | Melytec iQ900 | Melytec iQ900 Elite | |
| Предел обнаружения элементов (по критерию 3 g) при аксиальном наблюдении, мкг/дм3, не более: - цинка (Zn, 1= 213,856 нм) - кадмия (Cd, 1=214,438 нм) - марганца (Mn, 1=257,610 нм) - хрома (Cr, 1=267,716 нм) - магния (Mg, 1=285,213 нм) - меди (Cu, 1=324,754 нм) - стронция (Sr, 1=407,771 нм) - бария (Ba, 1=455,403 нм) | _ | 1,6 0,5 0,3 0,8 0,4 1,0 0,2 0,2 | |
| Предел обнаружения элементов (по критерию 3 g) при радиальном наблюдении, мкг/дм3, не более: - цинка (Zn, 1= 213,856 нм) - кадмия (Cd, 1=214,438 нм) - марганца (Mn, 1=257,610 нм) - хрома (Cr, 1=267,716 нм) - магния (Mg, 1=285,213 нм) - меди (Cu, 1=324,754 нм) - стронция (Sr, 1=407,771 нм) - бария (Ba, 1=455,403 нм) | 7,2 1,8 0,8 3,0 2,4 3,4 0,6 0,5 | ||
| Предел допускаемого относительного среднего квадратического отклонения измерений выходного сигнала1), %: - при аксиальном наблюдении - при радиальном наблюдении | 1 1 | ||
1) при распылении контрольного раствора с массовой концентрацией цинка, кадмия, марганца, хрома, меди и магния 1000 мкг/дм3; стронция и бария 500 мкг/дм3.
| Таблица 3 - Основные технические ха | рактеристики | ||
| Наименование характеристики | Значение для модели | ||
| Melytec iQ700 | Melytec iQ900 | Melytec iQ900 Elite | |
| Спектральный диапазон, нм | от 190 до 800 | от 160 до 900 | |
| Спектральное разрешение, нм, не более | 0,0066 | ||
| Габаритные размеры, мм, не более: | |||
| - длина | 1100 | 900 | 900 |
| - высота | 750 | 750 | 750 |
| - ширина | 670 | 670 | 670 |
| Наименование характеристики | Значение для модели | ||
| Melytec iQ700 | Melytec iQ900 | Melytec iQ900 Elite | |
| Масса, кг, не более | 200 | 100 | 150 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +35 85 | ||
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр оптико-эмиссионный с индуктивносвязанной плазмой | Melytec | 1 шт. |
| Персональный компьютер | ПК | 1 шт.1) |
| Программное обеспечение | ПО | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
| 1) В соответствии с заказом | ||
приведены в главе 5 «Эксплуатация прибора» документов «Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec модели Melytec iQ700. Руководство по эксплуатации», «Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec модели Melytec iQ900. Руководство по эксплуатации», «Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec модели Melytec iQ900 Elite. Руководство по эксплуатации».
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация Suzhou Bowei Instrument Technology Co., Ltd., Китай.
