| Номер в госреестре | 95343-25 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDG4-1.2CY |
| Изготовитель | Jiangyin Hongda Electrical Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 28.04.2030 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDG4-1.2CY (далее по тексту - трансформаторы напряжения) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
По конструктивному исполнению трансформаторы напряжения являются однофазными, с одним изолированным выводом первичной обмотки, другой вывод первичной обмотки при эксплуатации подлежит заземлению. В конструкции трансформаторов напряжения предусмотрена установка предохранительного устройства со сменным плавким предохранителем. Магнитопровод, предохранительное устройство, первичная и вторичные обмотки трансформаторов напряжения залиты эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток и предохранительного устройства от проникновения влаги, а также от механических повреждений.
Трансформаторы напряжения могут устанавливаться в любом положении, и крепятся четырьмя болтами М8 через отверстия в металлическом основании. На лицевой стороне трансформатора расположена таблица с техническими данными.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора напряжения методом лазерной маркировки.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на боковую сторону трансформаторов.

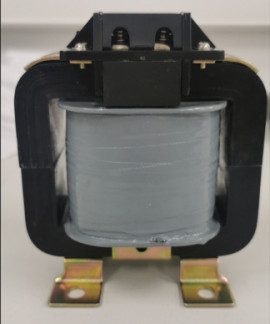

Общий вид трансформатора напряжения представлен на рисунке 1, место нанесения заводского номера и место пломбировки от несанкционированного доступа - на рисунке 2.

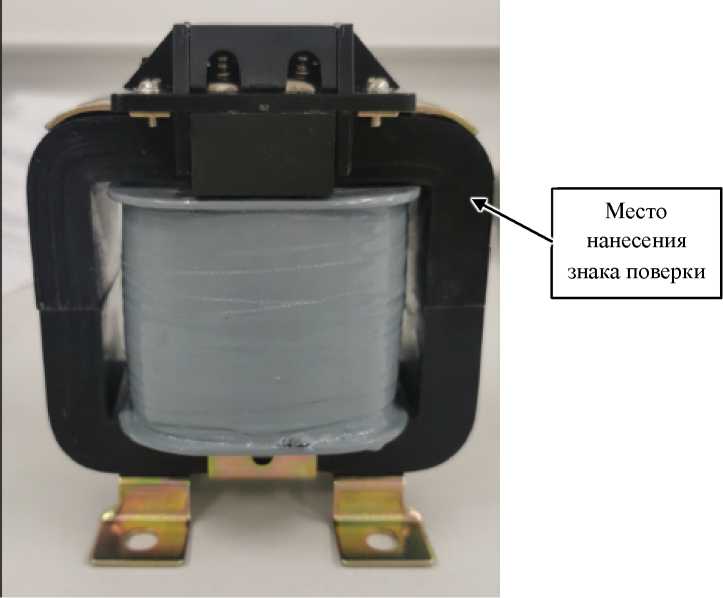

Рисунок 1 - Общий вид трансформатора напряжения и место нанесения знака поверки
Место пломбировки
ГБТ'
LE-b> MARINE VOLTAGE TRANSFORJUEfl , gf D0a. J06H.2W GB;7!0W 1
VOLTAGE RATIO 1140/100 V | . ft LOAD 10 VAig^NO J247062654 ЖЙИУМИТЕ GRADE 0.2 CLASS 50.6» Hz МйШиом) 120 w SffiwiE м
JIMKYIN HQNGDA anraiCAL CO.. LTD
Место нанесения заводского номера

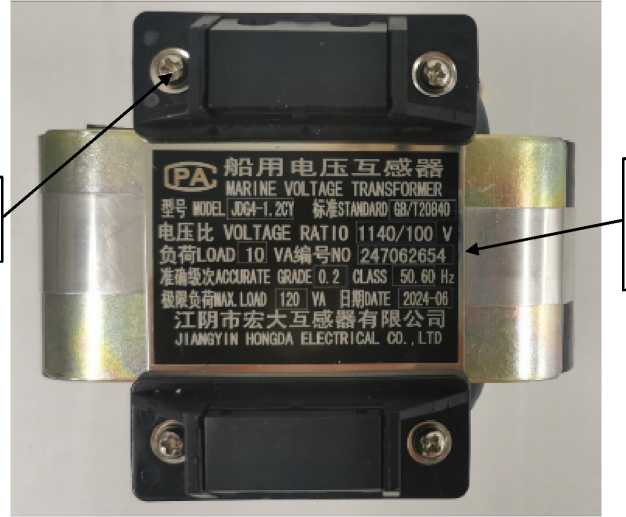

Рисунок 2 - Место нанесения заводского номера и место пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки Сиюм, кВ | 1,14 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100 |
| Номинальная частота, Г ц | 50/60 |
| Класс точности обмотки измерений по ГОСТ 1983-2015 | 0,2 |
| Номинальная мощность вторичных обмоток, В^А | 10 |
| Предельная мощность, ВА | 120 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ширинахдлинахвысота), мм, не более | 95х120х132 |
| Масса, кг, не более | 4,4 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +70 90 от 86 до 107 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 131400 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Трансформатор напряжения | JDG4-1.2CY | 1 |
| Паспорт | _ | 1 |
| Руководство по эксплуатации | _ | 1 |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
